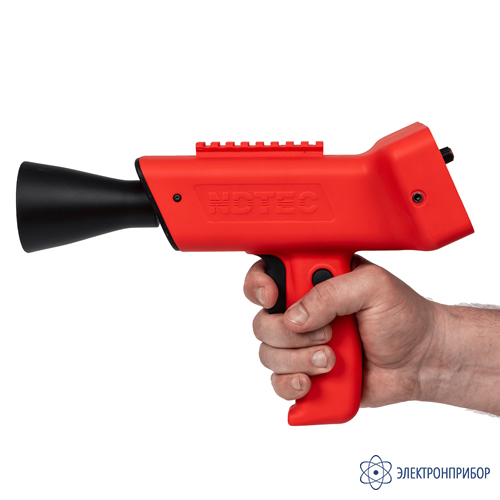

STR-103 — ультразвуковой течеискатель
Код товара: 85055-
-
Гарантия
2 года
Назначение ультразвукового течеискателя STR-103:
Течеискатель ультразвуковой STR-103 предназначен для выявления различных неисправностей оборудования и технических систем, в том числе: утечек воздуха, газа, мест притока воздуха в вакуум, коронных электрических разрядов, недостатка смазки в подшипниках, а также любые другие неисправности оборудования, сопровождающиеся появлением ультразвука. Сфера применения прибора может включать в себя:
- обнаружение места утечки воздуха через сварные швы и фитинги пневматических систем, воздухопроводов;
- проверка сварных швов, люков и арматуры ёмкостного оборудования на герметичность;
- поиск мест утечки газа в газовом оборудовании, газопроводах;
- обнаружение мест притока воздуха в вакуумных системах;
- проверка конденсатоотводчиков в паровых системах;
- определение дефектной трубки с утечкой в трубчатых теплообменниках;
- обнаружение места утечки тормозных систем на транспорте при производстве и эксплуатации;
- диагностика подшипников на нехватку или избыток смазки в валах, подшипниках, вращающегося оборудования;
- ранее обнаружение угрозы разрушений подшипника;
- обнаружение дуговых разрядов; обнаружение коронных разрядов вводных шкафов, ВРУ, оборудования ТЭЦ, подстанций и ЛЭП в электроэнергетике;
- проверка качества вклейки стекол при замене; проверка герметичности кабин, кузовов фургонов; поиск мест прокола больших покрышек без погружения; поиск мест искривления колесного диска;
- диагностика окон, поиск щелей и мест неплотного прилегания; поиск дефектов ограждающих конструкций; проверка гермодверей, шлюзов в строительстве;
- поиск мест негерметичности при опрессовке наружных и внутренних инженерных сетей воздухом;
- диагностика машин для вакуумной формовки;
- поиск любых других источников ультразвука.
Варианты исполнения ультразвукового течеискателя STR-103:
Течеискатель ультразвуковой STR-103 поставляется в трех комплектах, исходя из задач пользователя:

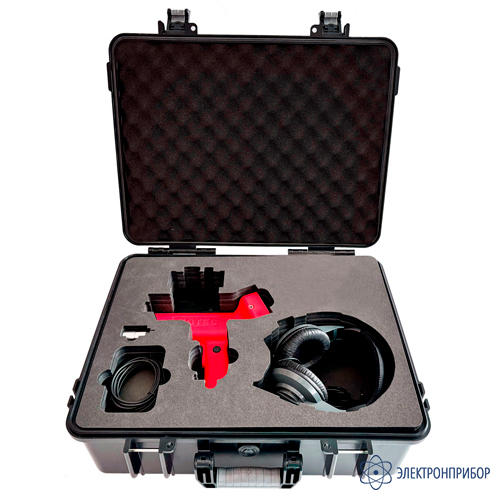

- STR-103 Standard – базовый комплект для обследования оборудования в прямом доступе.

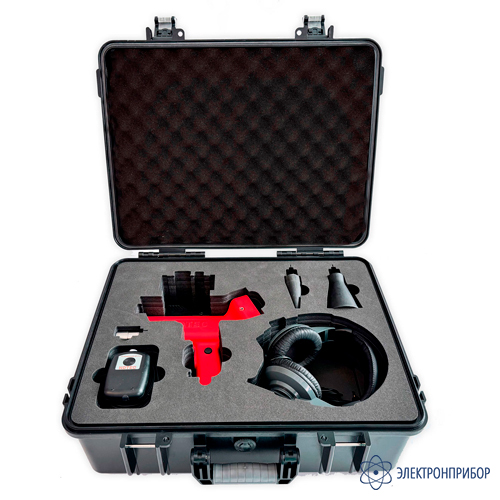

- STR-103 Standard + – дополнительно укомплектован ультразвуковым генератором и акустическими конусами для повышения качества и скорости работы.

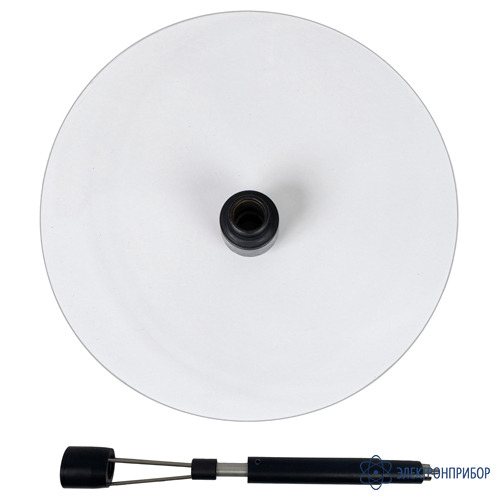

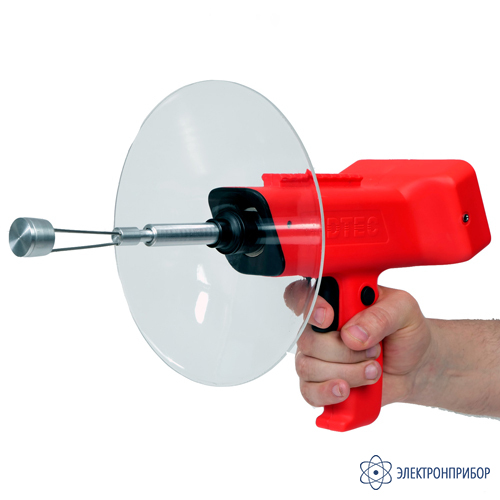

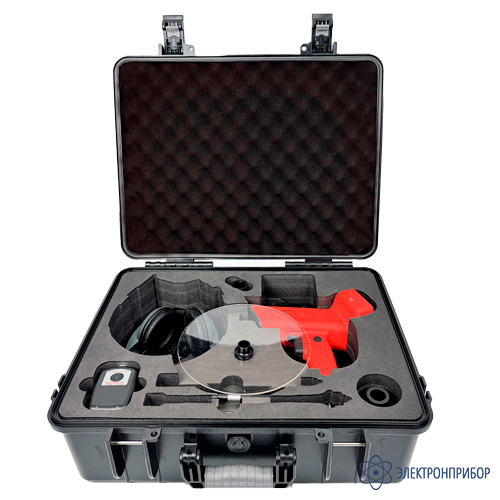

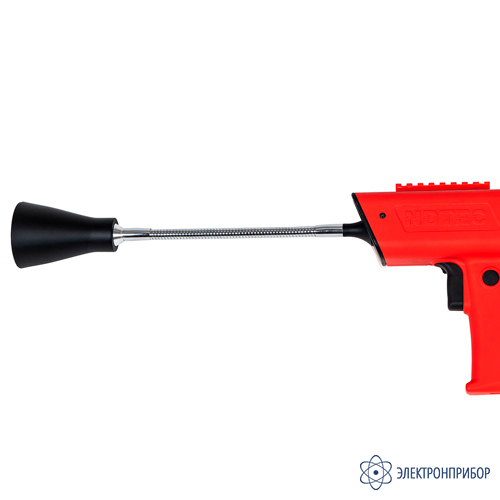

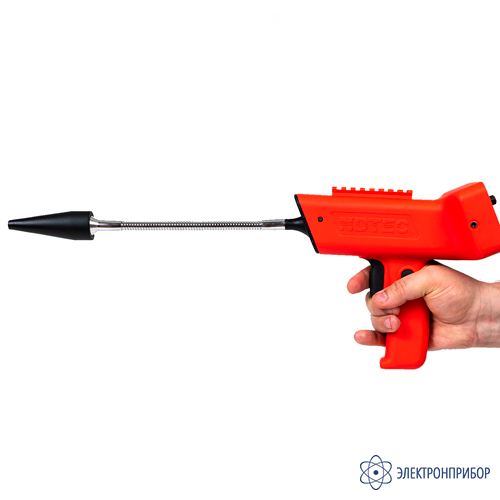

- STR-103 Pro – максимальная комплектация, включающая параболическую тарелку для безопасных измерений на дальних расстояниях и зонд типа «гусиная шея» для максимального удобства при локализации.
Принцип работы ультразвукового течеискателя STR-103:
Прибор принимает ультразвуковые колебания посредством ультразвукового микрофона. Сигнал подвергается обработке:
- предусиление;
- фильтрация от промышленных помех;
- частотная фильтрация вне диапазона 36-44 кГц;
- модуляция сигнала в диапазон, слышимый человеческому уху;
- детектирование сигнала;
- усиление.
-
-
Технические характеристики ультразвукового течеискателя STR-103:

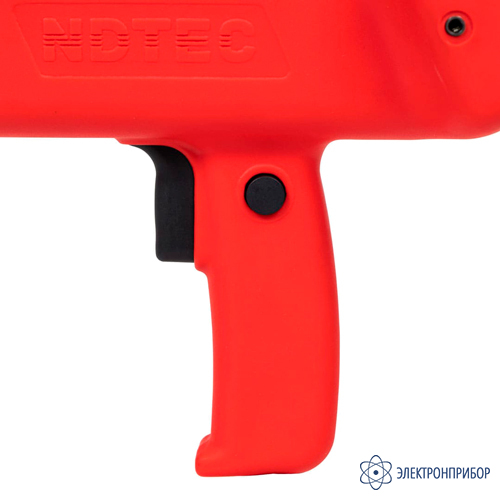

Параметр Значение Конструкция пистолетного типа, корпус из ABS пластика;

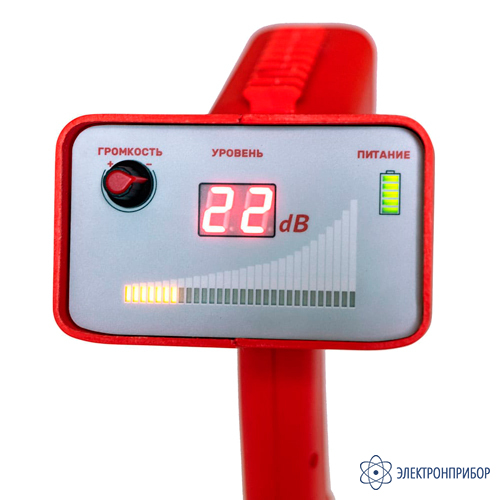

имеет планку Пикатинни для аксессуаровРабочий частотный диапазон 38-42 кГц Предел измерения 0-90 dB с шагом 3 dB Индикация звуковая разъем miniJack Индикация визуальная логарифмическая светодиодная шкала, 30 уровней;

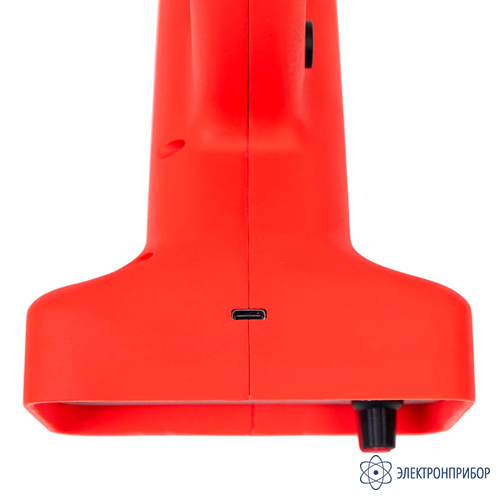

цифровая индикацияВремя работы без подзарядки не менее 300 часов работы Индикация разряда аккумулятора есть Питание встроенная батарея 2х18650, заряд от USB разъема любого устройства;
5-сегментная шкала состояния питания/зарядаМатериал корпуса ПУ или ABS Температурный диапазон УХЛ 3.1 по ГОСТ 15150:
- температура и предназначен для
- атмосферное давление
- влажность при +25
от -10 до +50
от 84 до 106
до 98%Габаритные размеры 225х210х122 мм Вес 600 г Исполнение IP54 -

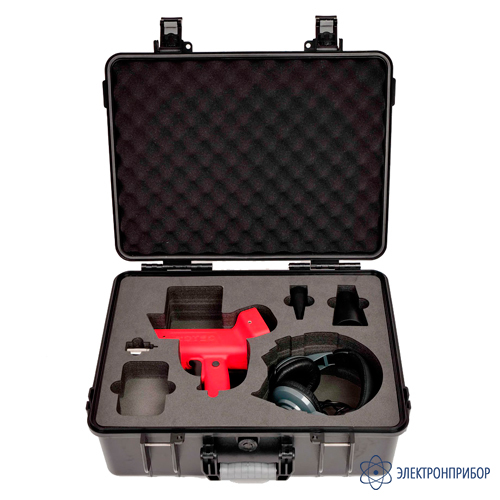

Комплект поставки STR-103

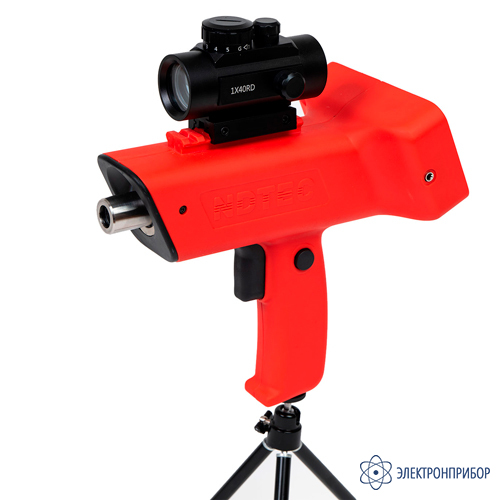

№ Наименование STR-103 Standard STR-103 Standard + STR-103 Pro 1 Ультразвуковой течеискатель STR-103 1 1 1 2 Ультразвуковой пьезомикрофон 1 1 1 3 Наушники 1 1 1 4 Генератор звука - 1 1 5 Зонд параболический - - 1 6 Зонд «гусиная шея» - - 1 7 Конус сужающий - 1 1 8 Конус параболический - 1 1 9 Зарядное устройство 1 1 1 10 Прицел коллиматорный 1 1 1 11 Ударопрочный кейс 1 1 1 -
