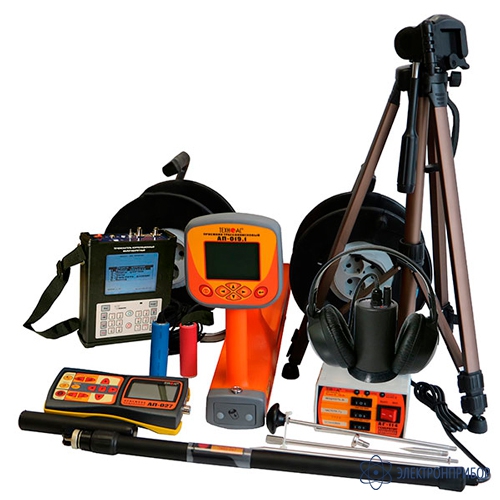

ИСКОР-259КД — корреляционный течеискатель

Код товара: 60271

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00014454

    Описание корреляционного течеискателя ИСКОР-259КД:

    Комплект корреляционно-акустический ИСКОР-259КД с графической индикацией оси коммуникации и цифровой глубины залегания. Рекомендуемые области применения: теплосети, водоканал, продуктопроводы.

    Назначение корреляционного течеискателя ИСКОР-259КД:

    Комплект корреляционно-акустический ИСКОР-259КД примененяется для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб, а также для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

    • Определение корреляционным методом местоположения утечек из трубопроводов;
    • Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания;
    • Встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту;
    • Уточнение местам утечки акустическим течеискателем;
    • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов;
    • Диагностика запорной арматуры.

    Функции корреляционного течеискателя ИСКОР-259КД:

    • Поиск места разгерметизации трубопровода корреляционным и акустическим методами;
    • Поиск подземных коммуникаций (кабели, трубопроводы);
    • Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания;
    • Функция сохранения координат для нанесения на карту;
    • Поиск мест повреждения силовых кабелей индукционным и акустическими методами.

    Основные преимущества корреляционного течеискателя ИСКОР-259КД:

    • Высокая помехозащищенность;
    • Оперативность и скорость расчетов;
    • Ударозащищенные водонепроницаемые датчики;
    • Малые габариты и вес;
    • Высокая точность определения мест разгерметизации, удобство в эксплуатации;
    • Возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания;
    • Проведение трассировки подземных коммуникаций в активном режиме от генератора.

  • Технические характеристики корреляционного течеискателя ИСКОР-259КД:

    Параметр Значение
    Рабочий диапазон частот, Гц 10-10 000
    Эффективная рабочая длина обследуемого участка, м
    - при использовании одной катушки
    - при использовании двух катушек
    - при использовании радиоканала    		 250
    500
    до 1500 *
    Пределы основной допускаемой погрешности при измерении временных интервалов, в диапазонах, мс, (при скорости звука равной 1200 м/с)
    - от 15 до 120 мс
    - от 120 до 490 мс
    - от 490 до 740 мс    		 ± 0,2 (0,24 м)
    ± 0,3 (0,36 м)
    ± 0,5 (0,6 м)
    Дисплей Графический, 320 х 240 точек, с подсветкой
    Встроенная энергонезависимая память, Мб 512
    Максимальное количество точек выборки 8192
    Максимальное разрешение по расстоянию (при скорости звука приблизительно 1300 м/с), м 0,04
    Отображаемые функции Сигнал, Спектр, Кросс Спектр, Кросс Корреляция, Когерентность, Фазовый Кросс Спектр, Расчетная Кросс Корреляция, Отключаемое подавление помех, Результаты расчета места утечки.
    Рабочая температура:
    - измерительный блок
    - выносной усилитель
    - первичный преобразователь (датчик)
    -10….+55 °С
    -20….+65 °С
    -50…+ 125 °С
    Время автономной работы, ч, не менее 8
    Потребляемая мощность, Вт, не более 6
    Вес измерительного блока, кг 2
    Приемник АП-019.3
    Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
    Диапазон частот «Широкая полоса» 0,04…8 кГц
    Частота фильтра в режиме «Зонд» 512 Гц
    Диапазон частот «Радио» 8…40 кГц
    Динамический диапазон входных сигналов 120 дБ
    Количество встроенных датчиков 4
    Максимальная чувствительность
    (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )    		 5 мкА на расстоянии 1 м
    Объем памяти модуля GPS 2300 «точек»
    Подключаемые внешние датчики КИ-110 (КИ-105), КИ-105, НР-117, ДОДК-117, ДКИ-117
    Управление чувствительностью Автоматическое – для 2D отображения «Трасса»;
    Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
    Автоматическое / ручное (по выбору) – для режима «2 частоты»
    Определение глубины залегания трассы 0....9,99 м
    Автоматически в режиме «Трасса»
    По нажатию кнопки в режиме «Зонд»
    Точность определения глубины залегания ±5%
    Измерение тока принимаемого сигнала 0,01....9,99 А
    Автоматически в режиме «Трасса»
    Точность определения оси коммуникации, в % от глубины залегания ±5%
    Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим)
    Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
    Индицируемые параметры 2D визуализация положения трассы; относительно прибора; Глубина залегания трассы; Ток сигнала; Графики уровня сигнала; Сила сигнала; Параметры настройки и управления
    Звуковая индикация Встроенный излучатель:
    - синтезированный звук ЧМ
    - звуковая индикация нажатия кнопок
    Источник питания 4…7 В:
    - 4 элемента тип «С»;
    - внешний аккумулятор (Power Bank - опция)
    Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
    Автоматическое отключение питания при бездействии для экономии заряда После 30 минут
    Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
    Степень защиты корпуса IP54
    Габаритные размеры 330х140х700 мм
    Масса 2,45 кг
    Генератор АГ-114.1
    Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт 5, 10, 20
    Усилитель мощности CLASS D КПД 80%
    Частота генерации (непрерывный или импульсный), Гц 512, 1024, 8192, одновременно 3 частоты
    Диапазон сопротивлений нагрузки, соответствующий диапазону мощностей (5…20 Вт), Ом 1 … 1000
    Согласование с нагрузкой автоматическое
    Время непрерывной работы при выходной мощности 20 Вт (импульсы), час 5
    Питание 1 аккумулятор 12В/2,2 Ач или сетевой блок
    Габаритные размеры электронного блока, не более, мм 190х140х80
    Вес генератора в чехле с носимым аккуммулятором, не более, кг 2,2
    Параметр Датчики
    ЭМД/ДКИ/ДОДК/КИ/НР АД
    Приемник АП-027
    Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
    Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
    Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 /
    1,38 кГц;
    Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 /
    0,15 кГц
    «Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
    Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
    Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал
    Головные телефоны -синтезированный звук ЧМ
    Встроенный излучатель - синтезированный звук ЧМ
    Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт.
    Время непрерывной работы, не менее 20 часов
    Допустимый диапазон температур окружающей среды при эксплуатации -20…+50ºС
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 220х102х42 мм
    Масса электронного блока, не более 0,46 кг
    Датчик акустический АД-247
    Габаритные размеры прибора, не более, мм 60х130
    Масса, не более, кг 0,95
    Электромагнитный датчик ЭМД-247
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)
    Индуктивная антенна ИЭМ-301.3
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный

  • Комплект поставки ИСКОР-259КД

    № Наименование Количество
    1 Блок измерения и индикации 1
    2 Вибропреобразователь 2
    3 Тросик страховочный для вибропреобразователя 2
    4 Усилитель выносной 2
    5 Держатель магнитный 2
    6 Вибропреобразователь со встроенной электроникой 2
    7 Кабель соединительный на катушке (250 - 300 м) 1
    8 Кабель соединительный (10 м) 1
    9 Трассопоисковый приемник АП-019.3 1
    10 Трассопоисковый приемник АП-027 1
    11 Генератор АГ-114.1 1
    12 Комплект акустического датчика АД-247 1
    13 Электромагнитный датчик ЭМД-247 1
    14 Головные телефоны 1
    15 Батарейки для приемника АП-019.1 (C) 4
    16 Батарейки для приемника АП-027 (AA) 4
    17 Кабель мини-USB для подключения внешнего аккумулятора (AP027.02.030) 1
    18 Держатель для приемника АП-027 (АП-027.00.010) 1
    19 Крестовая отвертка 1
    20 Программное обеспечение (компакт-диск) 1
    21 Переходник BNC-I 2 1
    22 Кабель для связи с ПК по USB-порту 1
    23 Устройство зарядное 1
    24 Сумка для ЭМД (чехол 53186) 1
    25 Транспортные сумки 1
    26 Руководство по эксплуатации. Паспорт 1
