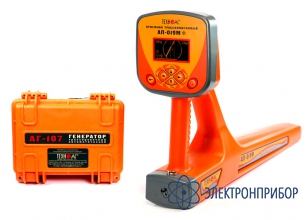

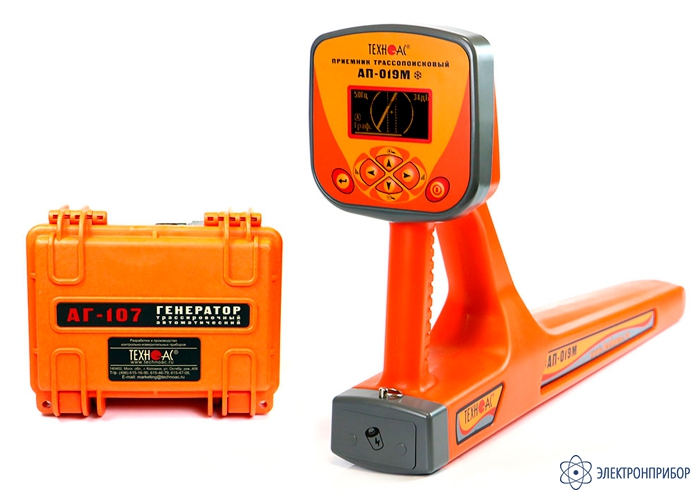

Успех АГ-309.30М — трассоискатель морозоустойчивый
Код товара: 63762-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-00018834
Сертификаты
Описание трассоискателя морозоустойчивого Успех АГ-309.30М:
Трассопоисковый комплект Успех АГ-309.30М предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.
Комплект оснащен новейшим компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Выходная мощность генератора до 60 Вт.
Назначение трассоискателя морозоустойчивого Успех АГ-309.30М:
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м;
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км;
- Поиск электрических кабелей под напряжением;
- Поиск мест пересечения трубопровода и кабеля;
- Определения мест повреждения кабельных линий;
- Обследования участков местности перед проведением земляных работ.
Рекомендуемые области применения трассоискателя морозоустойчивого Успех АГ-309.30М:
- Электросети;
- Телекоммуникация;
- Строительно-монтажные организации;
- ЖКХ;
- Водоканалы;
- Теплосети;
- Нефтегазовая отрасль;
- Геодезия.

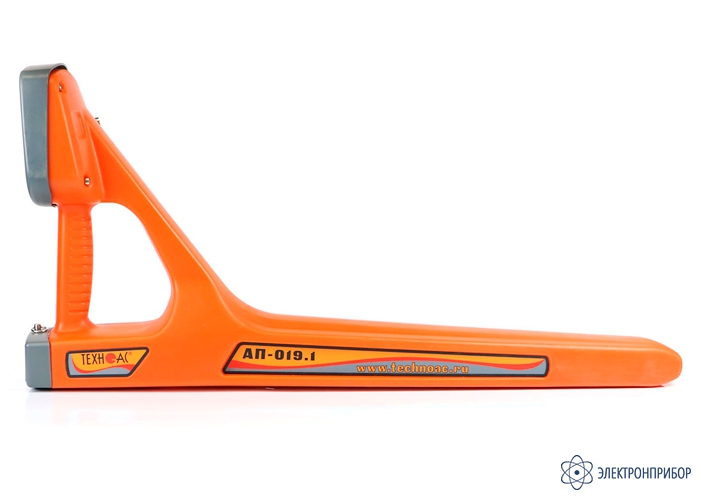

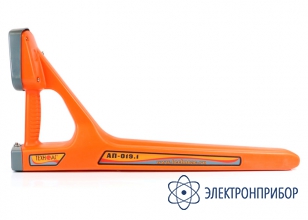

Особенности приемника АП-019М:
- Современный цифровой трассопоисковый приемник-моноблок;
- Изображение трассы на экране прибора;
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
- Дополнительные функций при подключении внешних датчиков;
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц);
- Морозоустойчивый, работа при температурах до -30°С;
- Меню на двух языках (русский и английский).
Функциональные возможности приемника АП-019М в различных режимах работы:
Режим «Трасса». В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
.jpg)
Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
.jpg)
Режим «Минимум максимум». Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режим «2-частоты». Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).
Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.

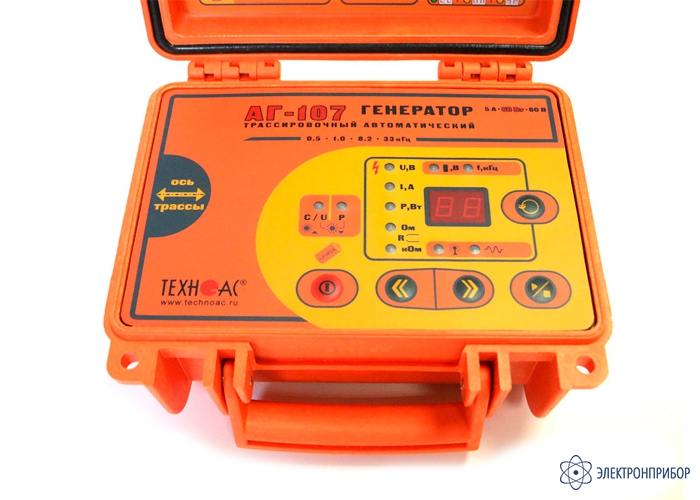

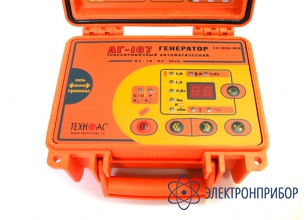

Особенности генератора АГ-107:
- Встроенный заряжаемый аккумулятор;
- Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы;
- Максимальное выходное напряжение до 60 В;
- Возможность работы от внешнего внешнего источника питания 10...25 В;
- Сигнализация и защита от подключения на нагрузку с напряжением;
- Реализовано несколько видов защиты от недопустимых факторов (превышение допустимого напряжения внешнего питания (>27В) и наличие напряжения на выходных клипсах);
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания;
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию;
- Ручное уменьшение/увеличение мощности после автосогласования;
- Небольшие габариты и вес.
-
-
Технические характеристики трассоискателя морозоустойчивого Успех АГ-309.30М:
Параметр Значение Приемник АП-019М Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192/ 32768 Гц Добротность квазирезонансных фильтров (Q) Не менее 100 Диапазон частот «Широкая полоса» 0,04…8 кГц Диапазон частот «Радио» 8…40 кГц Максимальный коэффициент усиления электрического тракта >100 дБ Количество встроенных датчиков 4 Подключаемые внешние датчики КИ-110 (КИ-105), НР-117, ДОДК-117, ДКИ-117 Управление чувствительностью Автоматическое - для 2D отображения «Трасса»;
Полуавтоматическое или ручное (по выбору) – для режимов «График»;
Автоматическое или ручное (по выбору) – для режима «2-частоты»Определение глубины залегания трассы Автоматически в режиме «Трасса» 0....9,99 м Точность определения глубины залегания ±5% Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001....9,99 А Точность измерения тока принимаемого сигнала ±5% Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим) Визуальная индикация OLED дисплей,178х64 пикс, 16 градаций «серого» Индицируемые параметры 2D визуализация положения трассы относительно прибора, глубина залегания трассы, ток в коммуникации, графики уровня сигнала с датчиков, параметры настройки и управления Звуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопокИсточник питания 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч) Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов; при отрицательной температуре время работы сокращается Автоматическое отключение питания при бездействии для экономии заряда После 30 минут Диапазон температур эксплуатации / хранения -20…60 / -30…60°С Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Масса 2,1 кг Генератор АГ-107 Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» Нагрузка «клипсы» или «клещи» 512 / 1024 / 8192 / 32768 «Антенные» режимы 8192 / 32768 для «LC» или 8192 для «AH» Режим работы «Антенные» режимы Встроенная передающая антенна «LC» Внешняя передающая антенна «АН» Режимы «модуляции» (сигналы специальной формы) Прерывистый «ПР» (кратковременные посылки синусоидального сигнала)
Длительность посылки 0,1 сек
Частота следования посылок 1 ГцДвухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц, 4/1) Выходной ток, А Ограниченный программой при ручном повышении, ≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F» 3 – при частоте 32768 Гц Максимальное выходное напряжение, В В зависимости от «модуляции», ≥ 48 – в двухчастотном режиме модуляции «2F» 60 – в других режимах Максимальная выходная мощность, Вт Ограниченная программой, ≥ 30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом
В двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом Напряжение питания Автономный аккумулятор 4 элемента LiFePO4 26700 3,2 В Зарядное устройство Специальное «Для LiFePO4 12B» Заряжает до напряжения 14,6 В током до 10 А. Обеспечивает генерацию одновременно с зарядкой. Функциональные особенности Автоматическое управление выходной мощностью в процессе генерации Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания Автоматические выключения прибора При напряжении питания < 8,8 В – выключение При напряжении питания > 27 В – выключение При превышении допустимого потребляемого тока (значение зависит от режима работы) – повторное автосогласование При коротком замыкании выхода в процессе согласования (срабатывании аппаратной защиты оконечного усилителя) – повторное автосогласование При несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп» При «длительном» (≈100 сек) простое в режиме «стоп» (если не нажимаются кнопки) – выключение Конструктивные параметры Выходной усилитель мощности Технология - модифицированный CLASS D КПД до 85% Светодиодные индикаторы Отдельные светодиоды, обозначающие параметры и режимы Цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) Габаритные размеры элек- тронного блока (кейса), не более, мм 216х180х105 мм Вес электронного блока, не более, кг 1,8 Условия эксплуатации Допустимый диапазон температур окружающей среды при эксплуатации -30…+60 °С Степень защиты корпуса IP65 (при закрытой крышке корпуса - кейса) -
Комплект поставки Успех АГ-309.30М

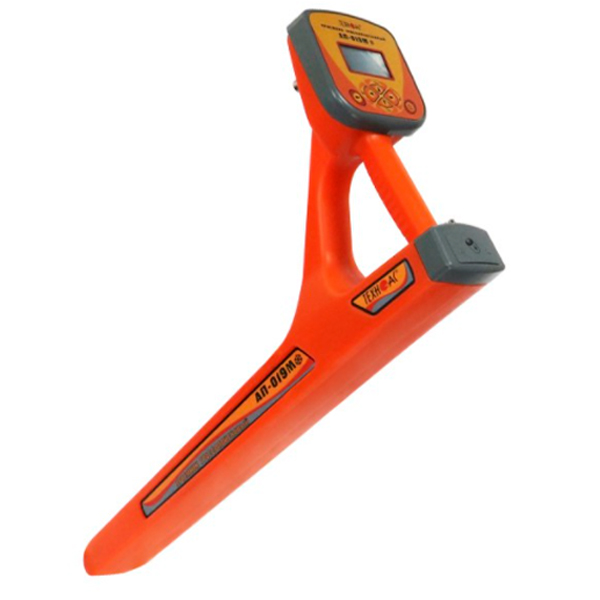

№ Наименование Фото Количество 1 Трассопоисковый приемник АП-019М
1 2 Генератор АГ-107
1 3 Устройство зарядное АГ107.02.010
1 4 Кабель АГ120.02.020
1 5 Кабель АГ120.02.050
1 6 Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030
1 7 Кабель АГ105.02.020
1 8 Контакт магнитный АГ120.02.090
2 9 Штырь заземления АГ110.02.004

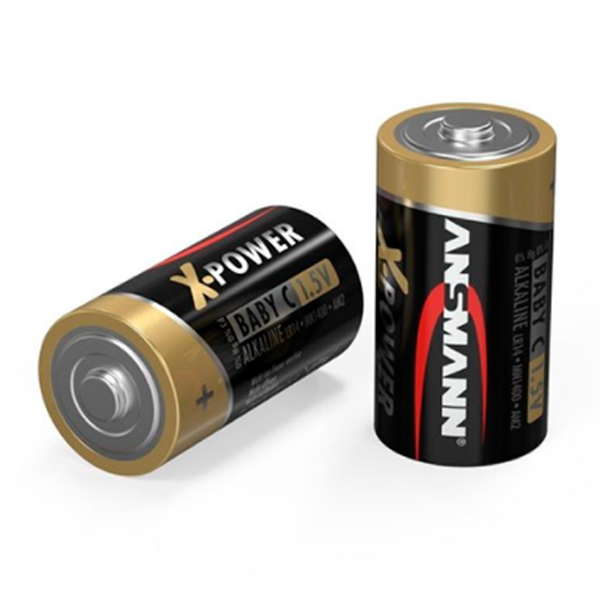

2 10 Батарейки для приемника

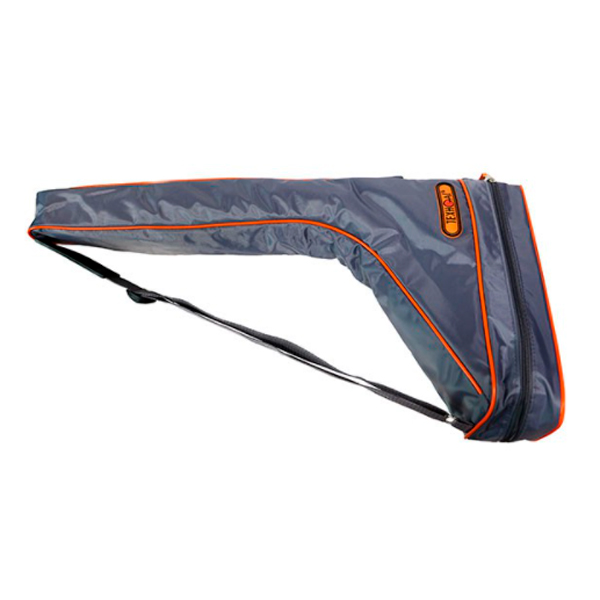

4 11 Сумка для приемника (Чехол 53212)
1 12 Сумка для комплекта (Чехол 53222)

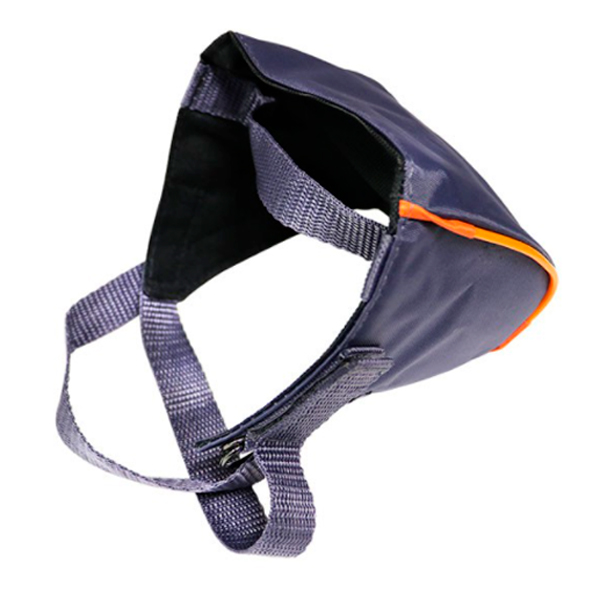

1 13 Сумка для приемника (солнцезащитная) (Чехол 53238)
1 14 Руководство по эксплуатации
3 15 Паспорт 1 -
