Трассировка и поиск повреждений индукционным методом
Атлет ТЭК-227АН — кабеледефектоискатель
Код товара: 36381-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-00004533
Назначение кабеледефектоискателя Атлет ТЭК-227АН:
Кабеледефектоискатель Атлет ТЭК-227АН предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения.

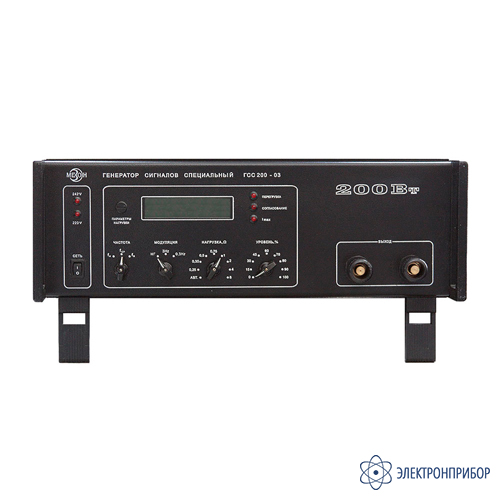

Генератор мощностью 200 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.
Комплект с мощным генератором.
Решаемые задачи кабеледефектоискателя Атлет ТЭК-227АН:
- Поиск кабеля пассивным методом;
- Обнаружение места прохождения скрытых коммуникаций;
- Поиск мест повреждений кабеля акустическим способом;
- Поиск мест повреждений кабеля электромагнитным способом.
Особенности приемника АП-027М:
- цифровой трассопоисковый приемник;
- большой ЖК дисплей с переключаемыми режимами работы и индикации;
- отображение частотного спектра входного сигнала;
- вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;

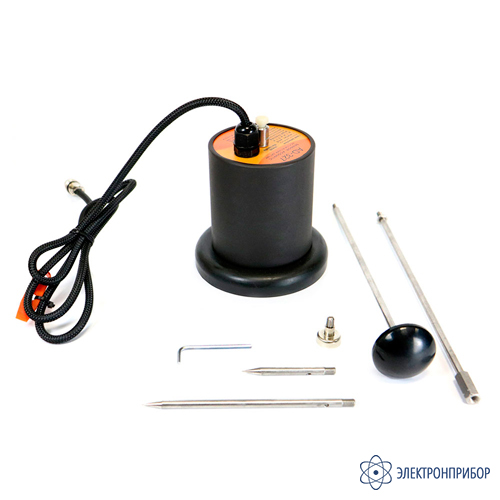

- приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
- при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
- при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
- класс защиты корпуса от внешних воздействий IP54.
-
-
Технические характеристики кабеледефектоискателя Атлет ТЭК-227АН:
Характеристики трассопоискового приемника АП-027М Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГцДвухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал Головные телефоны – синтезированный звук ЧМ - Встроенный излучатель – синтезированный звук ЧМ Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 штуки
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
- внешний аккумуляторКоличество сохраняемых значений в памяти 30 Время непрерывной работы, не менее 20 часов Диапазон эксплуатационных температур -20…+50ºС Класс защиты от внешних воздействий IP54 Габаритные размеры электронного блока 220 х 102 х 42 мм Масса электронного блока, не более 0,46 кг Характеристеки генератора сигналов ГСС-200-03 Рабочие частоты 525, 1025, 8875 Гц Максимальная выходная мощность 200 Вт Режимы согласования с нагрузкой ручной и автоматический Диапазон согласуемых нагрузок 0,25÷8 Ом Величина тока в диапазоне нагрузок от 20 до 3,5 А Время согласования с нагрузкой, не более 1 мин Напряжение питания ~220 В, 50 Гц Потребляемая мощность, ВА, не более 300 ВА Условия эксплуатации:
- температура
- влажность при температуре 30 °С
от -30 до +40 °С
до 90 %Габаритные размеры прибора, не более 490x489x177 мм Масса, не более 17 кг Параметр Значение Характеристики акустического датчика AD-327 Габаритные размеры прибора, не более 120х135 мм Масса, не более 1,7 кг Характеристики электромагнитного датчика EMD-257 Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником) -
Комплект поставки Атлет ТЭК-227АН

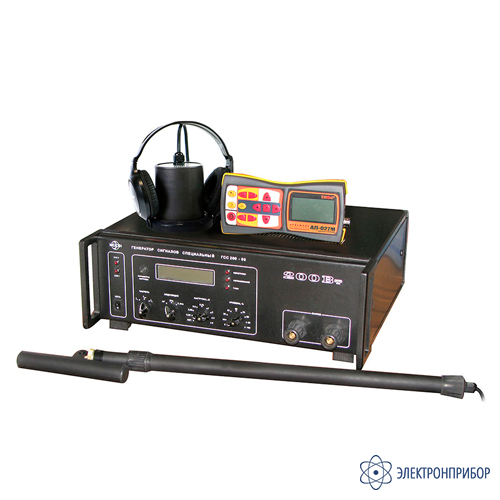

№ Наименование Количество 1 Трассопоисковый приемник АП-027М 1 2 Генератор ГСС-200-03 1 3 Комплект акустического датчика AD-327 1 4 Датчик электромагнитный EMD-257 1 5 Головные телефоны 1 6 Держатель для приемника АП-027.00.010 1 7 Сумка для генератора ГСС-200-03 Чехол 53155 1 8 Сумка для электромагнитного датчика EMD-257 (чехол 53186) 1 9 Сумка для комплекта Чехол 53207 1 10 Крестовая отвертка 1 11 Батарейки для приемника (AA) 4 12 Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 1 13 Руководство по эксплуатации 2 14 Паспорт 1 -
