ИСКОР-359-КД, ИСКОР-359 КД, ИСКОР 359 КД

Приборы обнаружения утечек

ИСКОР-359КД — корреляционный течеискатель

Код товара: 60300

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00016480

    Сертификаты

    Описание корреляционного течеискателя ИСКОР-359КД:

    ИСКОР-359КД - это комплект корреляционно-акустический с двумя радиоканалами, возможностью трассировки металлических и неметаллических трубопроводов (акустическим методом и в режиме «Зонд») с функцией сохранения GPS/ГЛОНАСС координат и функцией диагностирования запорной арматуры.

    Назначение корреляционного течеискателя ИСКОР-359КД:

    Комплект ИСКОР-359КД примененяется для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб, а также для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления. Рекомендуемые области применения: теплосети, водоканал, продуктопроводы.

    Течеискатель ИСКОР-359КД предназначен для:

    • Определения корреляционным методом местоположения утечек из трубопроводов;
    • Проведения трассировки подземных коммуникаций;
    • Проведения трассировки неметаллических трубопроводов акустическим методом и в режиме «Зонд»;
    • Диагностики запорной арматуры;
    • Уточнения местам утечки акустическим течеискателем;
    • Нанесения трассы коммуникации на карту;
    • Поиска повреждения кабельных линий индукционным и акустическим (совместно с ГВИ) методами;
    • Создания информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

    Функции корреляционного течеискателя ИСКОР-359КД:

    • Поиск места разгерметизации трубопровода корреляционным и акустическим методами;
    • Поиск подземных коммуникаций (кабели, трубопроводы) с цифровым определением глубины залегания;
    • Трассировка неметаллических трубопроводов акустическим методом, в режиме «ЗОНД»;
    • Поиск мест повреждения силовых кабелей индукционным и акустическими методами;
    • Диагностика запорной арматуры;
    • Сохранение координат трассируемой коммуникации для последующего нанесения на карту.

    Основные преимущества корреляционного течеискателя ИСКОР-359КД:

    • Наличие радиоканалов (дальность связи до 1000 метров);
    • Высокая помехозащищенность;
    • Оперативность и скорость расчетов;
    • Ударозащищенные водонепроницаемые датчики;
    • Малые габариты и вес;
    • Высокая точность определения мест разгерметизации, удобство в эксплуатации;
    • Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
    • Проведение трассировки подземных коммуникаций в активном режиме от генератора с цифровым определением глубины залегания;
    • Проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «ЗОНД».

  • Технические характеристики корреляционного течеискателя ИСКОР-359КД:

    Параметр Значение
    Длина диагностируемого участка трубопровода, м от 10 до 1000
    Диаметр трубопровода, мм от 25 до 800
    Давление в трубопроводе, атм не менее 1,5
    Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см:
    - от 10 до 250 м
    - от 250 до 500 м
    - от 500 до 1000 м

    не более ±5
    не более ±10
    не более ±15
    Время построения корреляционной функции при усреднении по 60 измерениям, мин:
    - от 10 до 250 м
    - от 250 до 500 м
    - от 500 до 1000 м

    не более 3
    не более 4,5
    не более 4,5
    Частоты фильтрации сигнала утечки:
    - фильтр нижних частот, кГц
    - фильтр верхних частот, кГц
    - цифровой фильтр, Гц
    1,0; 1,5; 2,2
    0,3; 0,4; 0,5
    от 65 до 4500
    Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м не менее 500
    Дисплей графический, TFT, 320х480 точек
    Электропитание встроенные Li-Ion аккумуляторы
    Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час не более 6
    Допустимый диапазон температур окружающей среды при эксплуатации, °С от минус 25 до 45
    Время непрерывной работы, час:
    - в нормальных условиях
    - при пониженной температуре минус 25°С
    не менее 8
    не менее 6
    Средняя наработка на отказ, час не менее 2000
    Класс защиты от внешних воздействий:
    - акустического датчика АДК-305
    - предусилителя-передатчика УП-305
    - корреляционного приемника КП-305, источника питания, зарядного устройства
    IP65
    IP51
    IP42
    Габаритные размеры, мм:
    - акустического датчика АДК-305
    - предусилителя-передатчика УП-305
    - корреляционного приемника КП-305
    Ø36, Н=68, Lкабеля=5 м
    135×95×78
    152×203×51
    Масса, кг:
    - акустического датчика АДК-305
    - предусилителя-передатчика УП-305
    - корреляционного приемника КП-305
    0,3
    0,9
    1,3
    Генератор АГ-144.1
    Частоты генерируемого сигнала, Гц
    Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8928
    Частоты следования ударов нч / сч / вч 0,5/1/2
    Режимы генерации «SIN» «непрерыв»
    «SIN»
    «SIN» «3част»
    «УДАР»
    Выходные параметры синусоидальной генерации
    Максимальное выходное напряжение, В
    - при автономном питании
    - с добавлением внешнего аккумулятора 12/24В
    - при питании от сетевого блока
    220
    330
    140
    Выходная мощность, Вт
    - при автономном питании
    - с добавлением внешнего аккумулятора 12/24В
    - при питании от сетевого блока
    От 7,5 до 120
    От 45 до 180
    От 18 до 72
    Допустимое сопротивление нагрузки любое (0…∞)
    Согласование с нагрузкой автоматическое
    Источники питания Встроенный аккумуляторный комплект
    Сетевой блок питания
    Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
    Вес электронного блока, не более, кг 8,5
    Условия эксплуатации
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
    Класс климатической защиты IP54
    Приемник АП-019.3
    Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
    Диапазон частот «Широкая полоса» 0,04…8 кГц
    Частота фильтра в режиме «Зонд» 512 Гц
    Диапазон частот «Радио» 8…40 кГц
    Динамический диапазон входных сигналов 120 дБ
    Количество встроенных датчиков 4
    Максимальная чувствительность
    (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )    		 5 мкА на расстоянии 1 м
    Объем памяти модуля GPS 2300 «точек»
    Подключаемые внешние датчики КИ-110, КИ-105, НР-117, ДОДК-117, ДКИ-117
    Управление чувствительностью Автоматическое – для 2D отображения «Трасса»;
    Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
    Автоматическое / ручное (по выбору) – для режима «2 частоты»
    Определение глубины залегания трассы 0....9,99 м
    Автоматически в режиме «Трасса»
    По нажатию кнопки в режиме «Зонд»
    Точность определения глубины залегания ±5%
    Измерение тока принимаемого сигнала 0,01....9,99 А
    Автоматически в режиме «Трасса»
    Точность определения оси коммуникации, в % от глубины залегания ±5%
    Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим)
    Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
    Индицируемые параметры 2D визуализация положения трассы относительно прибора; Глубина залегания трассы; Ток сигнала; Графики уровня сигнала; Сила сигнала; Параметры настройки и управления
    Звуковая индикация Встроенный излучатель:
    - синтезированный звук ЧМ
    - звуковая индикация нажатия кнопок
    Источник питания 4…7 В:
    - 4 элемента тип «С»;
    - внешний аккумулятор (Power Bank - опция)
    Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
    Автоматическое отключение питания при бездействии для экономии заряда После 30 минут
    Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
    Степень защиты корпуса IP54
    Габаритные размеры 330х140х700 мм
    Вес 2,45 кг
    Параметр Датчик ЭМД/ДКИ/ДОДК/КИ/НР Датчик АД
    Приемник АП-027
    Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
    Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
    Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц,
    33кГц    		 Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
    Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 /
    0,15 кГц
    «Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
    Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
    Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал
    Головные телефоны – синтезированный звук ЧМ
    Встроенный излучатель – синтезированный звук ЧМ
    Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт.
    Время непрерывной работы, не менее 20 часов
    Допустимый диапазон температур окружающей среды при эксплуатации -20…+50ºС
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 220*102*42 мм
    Масса электронного блока, не более 0,46 кг
    Электромагнитный датчик ЭМД-247
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)
    Датчик акустический АД-247
    Габаритные размеры прибора, не более, мм 60х130
    Масса, не более, кг 0,95
    Индукционная антенна ИЭМ-301.3
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный
    Механизм ударный УМ-112М
    Рабочее положение крепления ударного механизма на трубу:
    - допустимое
    - оптимальное для максимальной дальности трассировки
    любое
    верхнее
    Длина соединительного кабеля, не менее, м 5
    Диаметр исследуемой трубы, мм от 50
    Габаритные размеры, не более, 90 х 200
    Масса комплекта, не более, кг 3
    Малогабаритный автономный генератор МАГ-05
    Частота генерации 512 Гц
    Диметр генератора 40 мм
    Длина генератора 160 мм
    Вес генератора 318±20 г
    Диаметр троса ПУ 6 мм
    Длина троса ПУ 20/40/80/100 м
    Диаметр вспомогательного троса 2 мм
    Акустический датчик малогабаритный АДМ-227
    Масса, кг:
    - Датчик
    - Штырь
    0,225±0,02
    0,115±0,02
    Габаритные размеры, мм:
    - Датчик (без соединительного провода)
    - Штырь
    105+2*ш31+1
    190+2*ш29+1

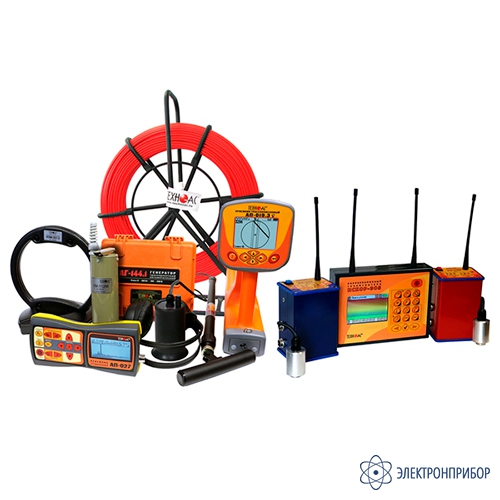

  • Комплект поставки ИСКОР-359КД

    № Наименование Количество
    1 Корреляционный приемник КП-305 1
    2 Предусилитель-передатчик УП-305К (красный) 1
    3 Предусилитель-передатчик УП-305С (синий) 1
    4 Акустический датчик АДК-305 2
    5 Антенна 4
    6 Источник питания И305.02.020 1
    7 Зарядное устройство И305.02.010 1
    8 SD-карта 8 Гб Kingston 1
    9 Переходник (картридер) USB-SD/MicroSD Kingston 1
    10 Наушники RH-524 Ritmix 1
    11 Генератор АГ-144.1 1
    12 Приемник АП-019.3 1
    13 Приемник АП-027 1
    14 Акустический датчик АД-247 1
    15 Акустический датчик малогабаритный АДМ-227 1
    16 Электромагнитный датчик ЭМД-247 1
    17 Ударный механизм УМ-112  1
    18 Комплект малогабаритного автономного генератора МАГ-05.2.100 1
    19 Руководство по эксплуатации 1
    20 Кейс И305.00.030 1
