КП 250 К, КП-250-К, КП-250К
КП-250К — комплект поисковый
Код товара: 26043-
-
Гарантия
2 года
-
Производитель
Сертификаты
Описание комплекта поискового КП-250К:

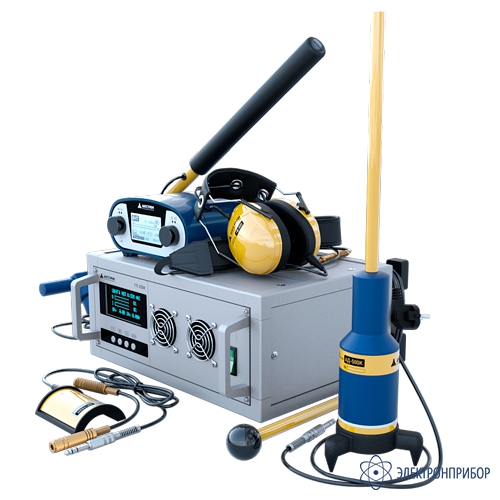

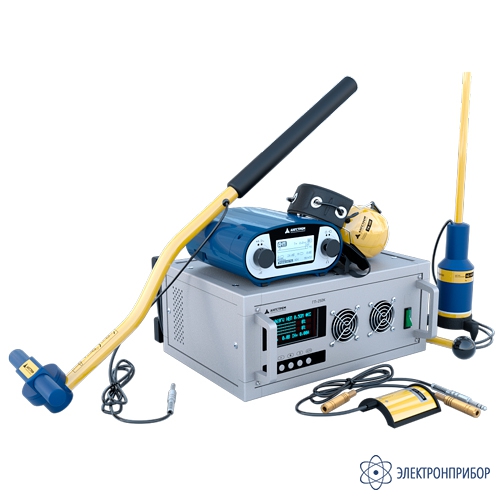

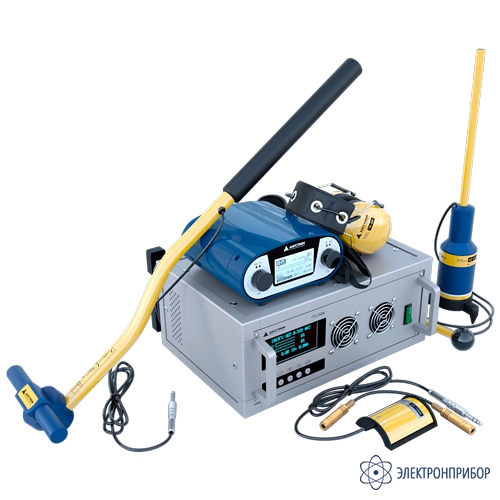

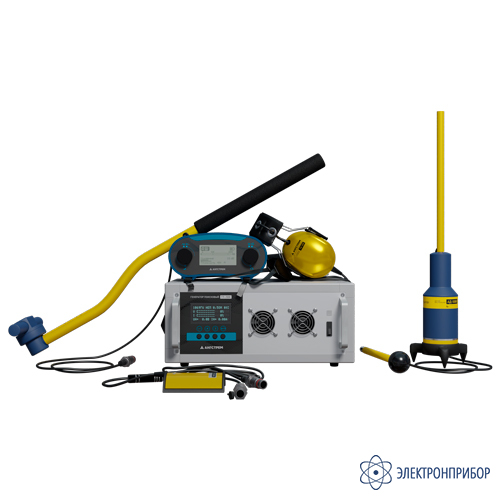

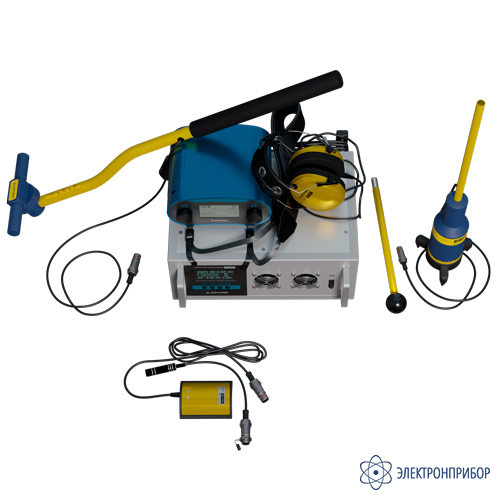

Комплект поисковый КП-250К предназначен для определения мест повреждений, глубины залегания подземных кабелей, обследования местности, поиска трассы коммуникаций, выбора кабеля из пучка. КП-250К состоит из генератора поискового ГП-250К и приемника поискового ПП-500К, упакованных в укладочные сумки.
Назначение комплекта поискового КП-250К:
- Локализация повреждений подземных кабелей индукционным, акустическим и потенциальным методами;
- Определение расстояния до места повреждения и направления движения оператора в сторону повреждения при помощи акустико-индукционного (или акустико-электромагнитного) метода;
- Обследование местности и поиск трассы коммуникаций, в том числе находящихся под напряжением (кабельных линий, трубопроводов и другого);
- Определение глубины залегания подземных коммуникаций;
- Выбор кабеля из пучка;
- Локализация повреждений оболочки кабеля, в том числе с изоляцией из сшитого полиэтилена;
- Поиск мест утечки из трубопровода.
Комплект поисковый КП-250К обеспечивает работу с кабельными линиями протяженностью до 30 км и глубиной залегания до 10 м.
Точность локализации места повреждения зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), квалификации и практических навыков пользователя. Максимальная точность определения места повреждения достигает 10 см.
Особенности комплекта поискового КП-250К:
Эффективность. Синусоидальная форма сигнала обеспечивает максимальное использование мощности генератора при работе с узкополосным помехозащищенным приемником. Способность выдавать полную мощность в широком диапазоне сопротивлений нагрузок генератора.
Сокращение времени поиска. Приемник позволяет оценивать расстояние до места неисправности и локализовать место повреждения при работе акустическим методом совместно с генератором акустических ударных волн. Индикация разности между максимальными значениями текущего и предыдущего уровня сигнала позволяет определить направление движения оператора в сторону повреждения.
Помехозащищенность. Качество и временная стабильность выходного сигнала генератора обеспечивают необходимую избирательность, а соответственно, помехозащищенность. Все рабочие частоты генератора не кратны основным промышленным частотам напряжения и их гармоникам, поэтому прибор не влияет на работу другой электронной аппаратуры. Высокая избирательность приемника обеспечивает помехозащищенность и эффективную работу в самых оживленных и шумных местах.
Надежность. Генератор имеет защиты от короткого замыкания, перенапряжения, перегрева, реактивной мощности. Проведение непрерывной автоматической диагностики аппарата. Автоматическое ограничение выходной мощности, тока и напряжения при работе на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения параметров генератора. Проводится контроль качества коммутации генератора с источником питания, испытуемой коммуникацией, заземлением, персональным компьютером. Время непрерывной работы прибора не ограничено.
Увеличение мощности. Конструктивные особенности поискового генератора ГП-250К позволяют производить параллельное или последовательное соединение двух источников напряжения. Параллельное соединение двух генераторов ГП-250К позволяет увеличить выходной ток в 2 раза, а последовательное соединение приводит к увеличению в 2 раза выходного напряжения. Благодаря этому электромагнитное поле усиливается, а следовательно, появляется возможность проводить работы по поиску повреждений на более протяженных кабельных линиях или на кабельных линиях с большей глубиной залегания. Важно: допускается производить соединение только одинаковых генераторов (только двух генераторов поисковых ГП-250К). Подключение к нагрузке источников напряжения разной мощности и (или) разных производителей может повлечь за собой выход оборудования из строя.
Индикация параметров. Генератор позволяет контролировать напряжение, ток и сопротивление кабельной линии. Поисковый приемник оснащен промышленным ЖК-дисплем с подогревом и регулируемой подсветкой, что позволяет работать при температурах окружающей среды до -30 °С, в любых условиях освещенности и при этом комфортно воспринимать показания приемника. Оценка уровня сигнала производится по цифровой шкале на дисплее приемника и (или) по громкости в головных телефонах ТФ-500. Контроль состояния аккумулятора осуществляется с помощью индикатора на дисплее.
Изменение частот. Возможность редактирования частот пользователем (добавление, изменение).
Выбор программного обеспечения. Устанавливается русско- и англоязычное программное обеспечение.
Низкая стоимость. Цена комплекта в несколько раз ниже стоимости импортных аналогов.
Перед отгрузкой заказчику каждый генератор проходит прогон в течение 5 рабочих дней (40 часов).
Принцип работы комплекта поискового КП-250К:

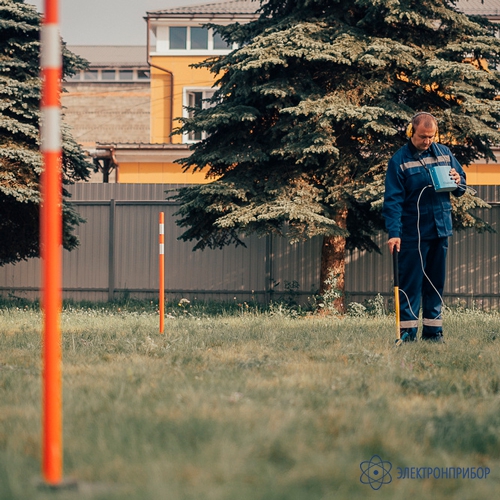

Индукционный метод. Создаваемый генератором ГП-250К ток индуцирует вокруг коммуникации электромагнитное поле. С помощью магнитной антенны МА-500 поискового приемника ПП-500К, находящейся в этом поле, обнаруживается электрический сигнал. Уровень сигнала служит информативным параметром поиска. Пространственное положение локальных максимумов и минимумов сигнала относительно коммуникации позволяет определить ее трассу и глубину залегания. Применение данного метода дает возможность определить расположение муфт, экранирую щих перекрытий и мест повреждений кабельной линии.

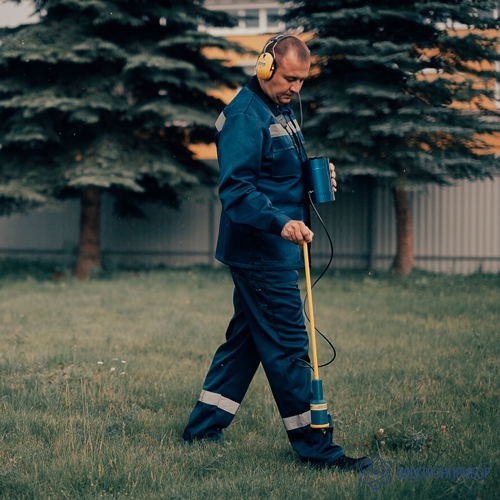

Акустический метод. Информативным сигналом является уровень кратковременного звукового сигнала (щелчка, удара), возникающего одновременно с кратковременным электрическим искровым разрядом, возникающим в месте повреждения кабеля в момент подачи на него высоковольтного импульса электрического напряжения. Для контроля и индикации сигнала используется высокочувствительный акустический датчик АД-500, преобразующий звуковой сигнал в электрический. Датчик подключен к переносному универсальному приемнику ПП-500К, снабженному звуковой и визуальной индикацией.
Акустико-индукционный метод. Сочетание акустического метода поиска с индукционным является эффективным в сложных случаях, когда акустический сигнал слаб и имеет «размытую» характеристику без четкого максимума. Это уменьшает точность определения и затрудняет локализацию места повреждения кабеля. Приемник поисковый ПП-500К позволяет применять при поиске мест повреждений акустико-индукционный (или акустико-электромагнитный) метод. Магнитное поле, возникающее при разряде, достигает магнитной антенны, встроенной в корпус приемника, практически мгновенно. Скорость распространения звука в грунте измеряется сотнями метров в секунду. Поэтому, принимая оба сигнала и измеряя время запаздывания звука относительно момента возникновения магнитного поля, можно оценить расстояние до места повреждения. При приближении к МП задержка акустического сигнала будет уменьшаться и непосредственно над ним станет минимальной.

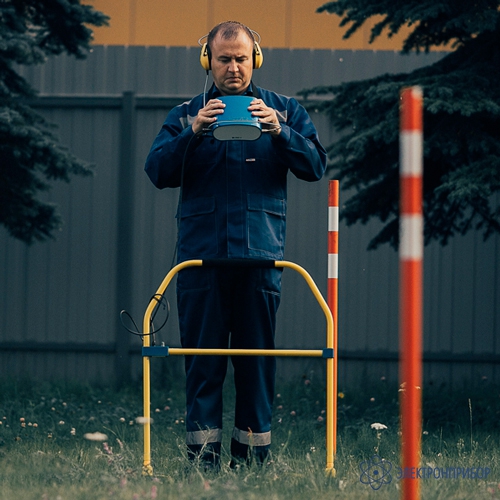

Потенциальный метод. Разность потенциалов создается протекающими в объеме грунта токами, которые возникают вследствие утечки в месте повреждения изоляции, где образуется гальваническая связь с грунтом. Используется переменное напряжение, задаваемое генератором ГП-250К. Величина измеренного напряжения и характер его изменения вдоль коммуникации являются информативными параметрами для локализации места повреждения с помощью устройства потенциального АР-500 (А-рамка).
-
-
Технические характеристики комплекта поискового КП-250К:
Наименование Пассивный режим определения трассы (ПТ)/ Гармоники Поиск индукционным
методом (ИМ)Поиск акустическим методом (АМ) / УП Поиск потенциальным
методом (ПМ)Приемник поисковый ПП-500К Рабочая частота 50/50 x N* Гц 480 Гц 1069 Гц 9796 Гц от 40 до 4000 Гц - Полоса пропускания
по уровню – 3дБот 60 до 100 / 6±1 Гц 6±1 Гц от 50 до 1000 Гц / 5%*** - Избирательность при расстройке на ±20 Гц, не менее - 40 дБ** - - Чувствительность, не более 40 / 10 мкВ 10 мкВ 10 мкВ 20 мкВ 20/20 мкВ 20 мкВ Порог шумоподавителя - -(20±3) дБ - - Входное сопротивление - - - 100 кОм * N – номер гармоники от 1 до 31.
** Избирательность обеспечивается для стандартных частот 480, 1069 и 9796 Гц.
*** 5% - минимальная полоса пропускания в процентах к центральной частоте в режиме Узкая Полоса (УП).Параметр Значение Микропроцессорное управление ✓ Мультичастотный режим работы индукционным методом (многочастотный режим приема сигналов) ✓ Изменение, настройка частот/каналов приемника в широком диапазоне ✓ Автоматический выбор режима работы в зависимости от подключенного аксессуара (единый многофункциональный разъем для аксессуаров) ✓ Система шумоподавления для выделения полезного сигнала ✓ Поиск повреждений на оболочке кабеля (в том числе для кабеля на полимерной основе) ✓ Поиск мест утечки жидкости из трубопровода ✓ Выбор неисправного кабеля из пучка ✓ Определение глубины залегания подземных коммуникаций ✓ Оценка расстояния до места повреждения акустическо-индукционным методом ✓ Трассировка кабельной линии при работе акустическо- индукционным методом ✓ Полная настройка фильтров принимаемого сигнала (акустический метод) ✓ Индикация разности между максимальными значениями текущего и предыдущего уровня сигнала (акустический метод) ✓ Прослушивание всего спектра сигналов, принимаемых акустическим датчиком («широкополосный режим») ✓ Анализ уровня гармоник сетевой частоты (режим «Гармоники») ✓ Вывод на ЖК-дисплей или наушники сигнала с различных каналов/режимов ✓ Аналоговая шкала входного сигнала приёмника с оцифровкой в процентах ✓ Простое, интуитивно понятное управление приемником с помощью двух энкодеров ✓ Оперативное отключение наушников ✓ Сохранение режима работы и параметров при выключении/включении приемника ✓ Автовыключение приемника (режим исключает недопустимый разряд приемника) ✓ Подсветка и настройка контраста ЖК-дисплея ✓ Автоматический и ручной режимы подогрева ЖК-дисплея (для эксплуатации при температурах от -30 до +5 °C) ✓ Индикация на ЖК-дисплее температуры окружающей среды ✓ Органы управления приемником два энкодера (левый, правый) ЖК-дисплей Разъёмы на боковой части корпуса приемника многофункциональный разъём для аксессуаров для телефонов головных ТФ-500 Рабочее положение приёмника произвольное Дисплей приёмника обеспечивает индикацию
следующей информации1. Выбранный режим работы.
2. Отключение/включение наушников.
3. Отображение опция «Подавления шумов».
4. Состояние аккумулятора приемника.
5. Входного сигнала приёмника.
6. Индикация «Усиления» и «Громкости».
7. Температура окружающей среды.
8. Другие сопутствующие параметры.Индикация сигнала (оценка уровня сигнала) акустическое восприятие визуальное восприятие Режимы работы индукционным методом режим «Поиск трасс» режим «Гармоники» стандартный индукционный режим на одном из настраиваемых частот каналов мультичастотный режим (чередование частот) Режимы работы акустическим методом акустический режим с настройкой фильтров режим «Узкая полоса» с настройкой фильтров широкополосный режим акустический режим с магнитной составляющей (Оценка расстояния до места повреждения) Дополнительные режимы работы режим «Подавление шума» для акустического и индукционного методов режим «Частотной модуляции» для индукционного метода Частота прослушивания во всех режимах ИМ — 1 кГц в режиме ПТ — 50 или 50 x N Гц в режиме гармоники в режиме частотной модуляции — от 100 до 1 500 Гц Диапазон изменения частот приемника пользователем от 50 до 10 000 Гц Ослабление зеркального канала приёма на частоте 480 Гц, не менее 80 дБ Ослабление комбинационных каналов приёма, не менее 60 дБ Диапазон по забитию внеполосной помехой (50 - 300 Гц)
в канале 1069 Гц, не менее70 дБ Чувствительность по магнитному полю в режиме индукционного метода, не более 50 мкА/м Отношение сигнал/шум, не менее 46 дБ Диапазон регулировки усиления во всех режимах приёма, не менее 70 дБ Установка акустического датчика обеспечивающая
оптимальную чувствительностьдля твердого грунта – непосредственная установка для грунта средней твердости – на треноге для мягкого грунта – на треноге с дополнительным
стержнемРабочее положение приёмника произвольное Время непрерывной работы приемника при температуре окружающей среды выше +5 °С, не менее 60 часа Время непрерывной работы приемника при условии включении подогрева дисплея на 100% при температуре ниже -20 °С, не менее 4 часа Время полного заряда 60 минут Условия автовыключения приемника в течение 5 минут отсутствует воздействие на энкодеры и уровень входного сигнала не превышает 5 % Температура окружающей среды от -30 до +40 °С Относительная влажность воздуха при 25°С 90 % Атмосферное давление от 630 до 800 мм рт. ст. Габаритные размеры 190 х 95 х 170 мм Масса приемника 1,2 кг Генератор поисковый ГП-250К Выходная мощность генератора на согласованную активную нагрузку, не менее 250 Вт Рабочие частоты генератора 480, 1069, 9796 Гц (возможна перестройка частот пользователем) Форма выходного сигнала генератора синусоида Режим работы непрерывный или импульсный Время непрерывной работы не ограничено Возможность параллельного или последовательного подключения двух генераторов к нагрузке ✓ Мультичастотный режим (двух-, трехчастотный) ✓ Автоматическое согласование нагрузки ✓ Согласование выходного сопротивления генератора с нагрузкой автоматическое или ручное Общий диапазон согласования от 0,25 до 256 Ом Управление генератором автономно с индикацией режимов и параметров на дисплее дистанционно от персонального компьютера по интерфейсу RS-232 или RS-485 Время готовности к работе при температуре окружающей среды выше -10 °С 15 секунд Время готовности к работе при температуре окружающей среды ниже -10 °С от 1 до 2 минут Потребляемая мощность, не более 440 Вт Температура окружающей среды от -30 до +40 °С Габаритные размеры (без кейса) (ШхГхВ) 380х352х180 мм Габаритные размеры сумки (ШхГхВ) 500х230х370 мм Масса генератора 11 кг Масса генератора с сумкой 12,4 кг Масса сумки 1,4 кг -
Комплект поставки КП-250К

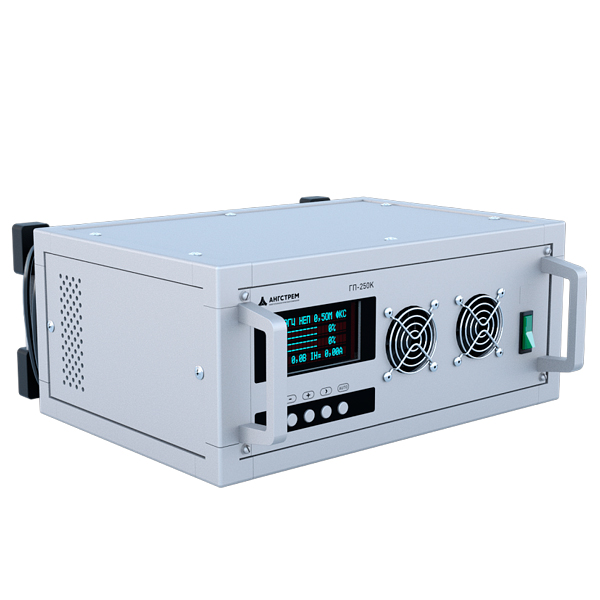

№ Наименование, Индекс Применение Фото Количество 1 Генератор поисковый ГП-250К Предназначен для подачи электрического сигнала звуковой частоты для определения мест повреждения силовых кабелей индукционным или потенциальным методом.
1 2 Устройство соединительное
1 3 Провод заземления
1 4 Разъем USB под кабель интерфейса RS-485 По отдельному заказу (комплектуется бесплатно). 1 5 Кабель интерфейса RS-232 По отдельному заказу (комплектуется бесплатно). 1 7 Сумка укладочная
1 8 Приемник поисковый ПП-500К Предназначен для определения мест повреждений и глубины залегания кабелей, обследования местности и поиска трассы коммуникаций, выбора кабеля из пучка.
1 9 Антенна магнитная МА-500 Предназначена для поиска трасс и мест повреждения подземных силовых кабелей индукционным методом.
1 10 Рамка накладная НР-100 Простое, надежное и эффективное устройство для выбора определенного кабеля из пучка кабелей.
1 11 Датчик акустический АД-500 Предназначен для преобразования механических колебаний грунта в электрический сигнал.
1 12 Устройство зарядное УЗ-500 Предназначено для заряда аккумуляторной батареи приёмников ПП-500А, ПА-1000А, ППТ-1А, ППТ-2А, ППТ-3А. Может быть использовано для заряда свинцово-кислотных аккумуляторных батарей, состоящих из трёх двухвольтовых элементов, имеющих ёмкость 0,5..2 Ач.
1 13 Телефоны головные ТФ-500 Предназначены для эксплуатации в составе индукционных поисковых приемников.

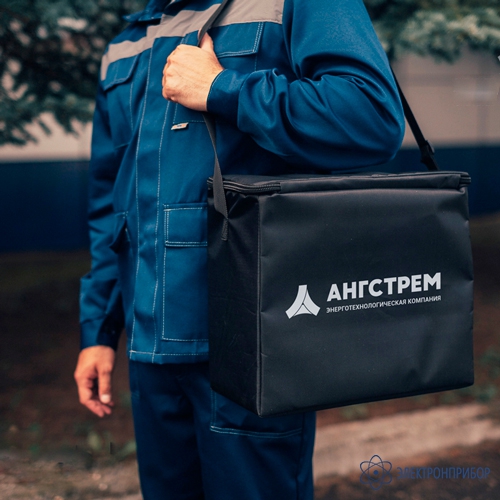

1 14 Сумка укладочная Сумка укладочная приёмника. 1 15 Эксплуатационная документация (паспорт, руководство по эксплуатации)
1 16 Декларация о соответствии требованиям технического регламента Таможенного союза (Сертификат качества) 1 17 Методика «Поиск повреждений подземных силовых кабелей» 1 -
