Успех АГ-401, Успех-АГ401, Успех АГ 401

Трассировка и поиск повреждений индукционным методом

Успех-АГ-401 — трассоискатель

Код товара: 22945
  • Трассоискатель Успех-АГ-401 Трассоискатель Успех-АГ-401 Трассоискатель Успех-АГ-401 Трассоискатель Успех-АГ-401

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00015159

    Сертификаты

    Описание трассоискателя Успех АГ-401:

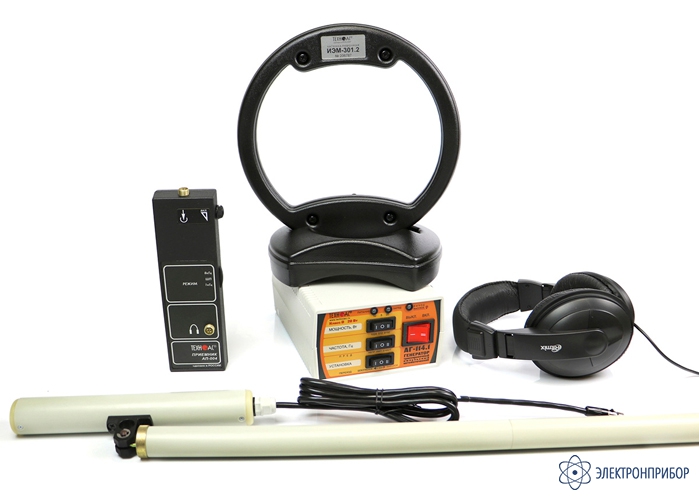

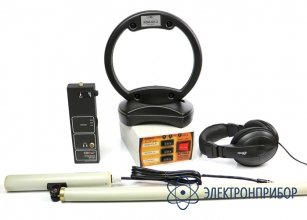

    Доступный комплект Успех-АГ-401 для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов). Комплект оснащен компактным автономным генератором с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

    Назначение трассоискателя Успех АГ-401:

    • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м;
    • Трассировка коммуникаций с использованием генератора на расстояние до 3 км;
    • Поиск электрических кабелей под напряжением;
    • Поиск мест пересечения трубопровода и кабеля;
    • Обследования участков местности перед проведением земляных работ.

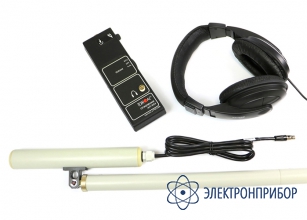

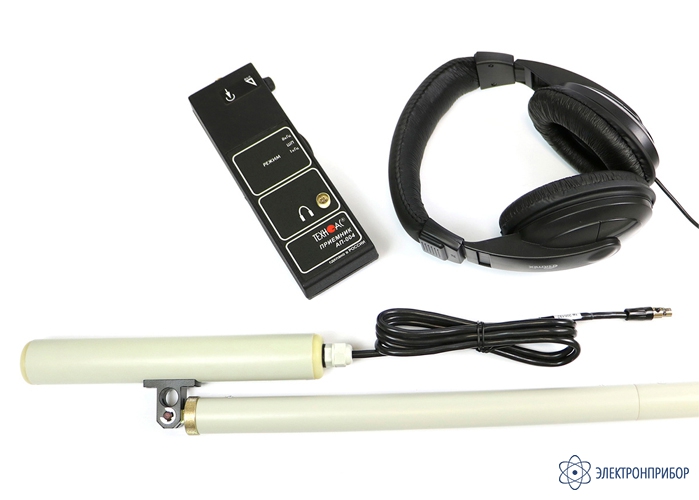

    Особенности приемника АП-004:

    • Аналоговый трассопоисковый приемник;
    • Звуковая индикация в наушники оператора, реальный звук 50 Гц;
    • Рабочие частоты 1024 / 8928 / Широкая Полоса 50...1200 Гц;
    • Морозоустойчивый, работа при температурах до -30°С;
    • Легкий, компактный корпус.

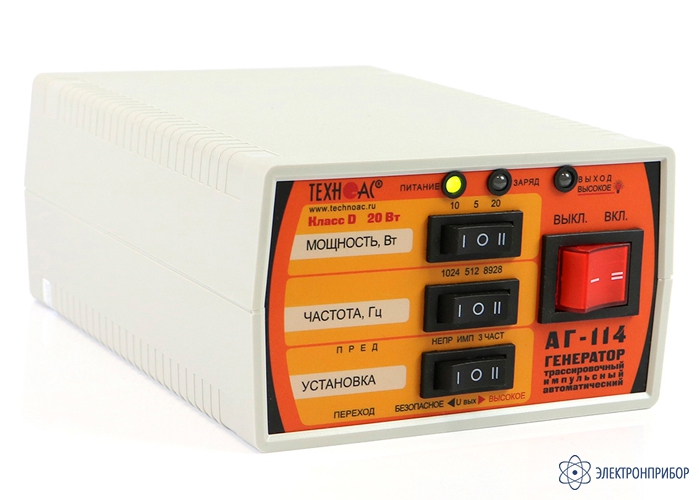

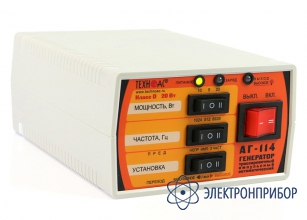

    Особенности генератора АГ-114:

    • Прост в эксплуатации и не требует высокой квалификации персонала;
    • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
    • Возможность выбора мощности в зависимости от решаемых задач;
    • Автоматическое повторное согласование при изменении мощности;
    • Длительное время непрерывной работы от собственного аккумулятора;
    • Небольшие габариты и вес.

    Рекомендуемые области применения трассоискателя Успех АГ-401:

    • Электросети;
    • Строительно-монтажные организации;
    • ЖКХ;
    • Водоканалы;
    • Теплосети;
    • Геодезия.

  • Технические характеристики комплекта Успех АГ-401:

    Параметр Значение
    Приемник АП-004
    Режимы работы, Гц 1024, 8928, «ШП»
    Общий коэффициент усиления по звуковому тракту, дБ 35
    Напряжение питания, В 9+1-2,5
    Тип элементов питания (батарея/аккумулятор типа 6F22)
    Мощность, подводимая к головным телефонам, мВт 50
    Габаритные размеры прибора, не более, мм 186х60х25
    Масса, не более, кг 0,3
    Генератор АГ-114
    Частоты генерируемого сигнала, Гц
    Частота 1 512 ± 0,5
    Частота 2 1024 ± 1
    Частота 3 8928 ± 8
    Режимы генерации
    Режим 1 непрерывный
    Режим 2 импульсные посылки
    Режим 3 импульсный трехчастотный
    Длительность импульса, мс
    Режим 2, 3 100
    Частота следования импульсов, Гц
    Режим 2 1
    Режим 3 2
    Мощность, отдаваемая генератором в нагрузку, Вт
    Мощность 1 («5Вт») 5±1,25
    Мощность 2 («10Вт») 10±2,5
    Мощность 3 («20Вт») 20±5
    Допустимое сопротивление нагрузки, Ом любое
    Диапазон сопротивлений согласованной нагрузки, Ом
    Мощность 1 («5Вт») 0,3 … 1000
    Мощность 2 («10Вт») 0,3 … 500
    Мощность 3 («20Вт») 0,3 … 250
    Напряжение на выходе, В
    Ограниченное по умолчанию 36
    Максимальное 72
    Согласование с нагрузкой автоматическое, 20-ти ступенчатое
    Время согласования максимальное,не более, с 12
    Допустимое внешнее напряжение питания, В 11...15
    Источники питания
    Встроенный аккумулятор:
    - напряжение, В
    - емкость, Ач
    12
    2,2
    Сетевой блок 15 В / 4,4 А max
    Время зарядки штатного аккумулятора не более, ч 5
    Габаритные размеры генератора, не более, мм 190х140х80
    Вес генератора в чехле, не более, кг 2,5

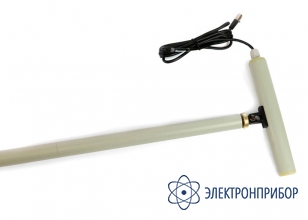

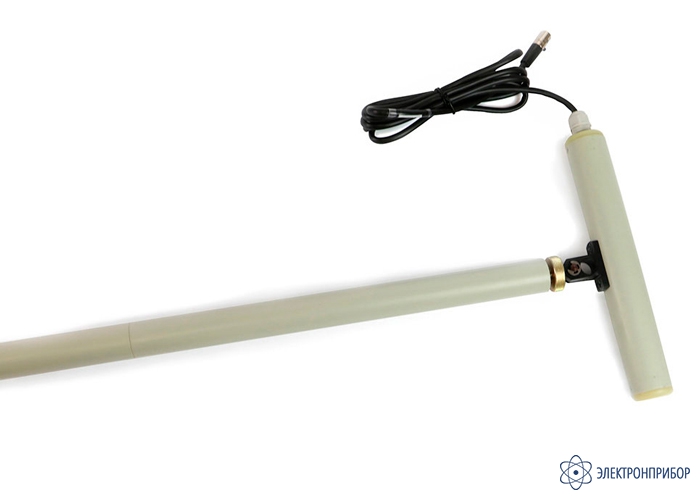

    Электромагнитный датчик ЭМД-226М
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 8928; 1024 Гц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)
    Индуктивная антенна ИЭМ-301.3
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный

  • Комплект поставки Успех-АГ-401

    № Наименование Количество
    1 Приемник АП-004 1
    2 Электромагнитный датчик ЭМД-226М 1
    3 Головные телефоны 1
    4 Генератор АГ-114 1
    5 Сетевой блок AG114М.02.020 1
    6 Кабель внешнего аккумулятора АГ120.02.020 1
    7 Кабель выходной АГ120.02.030 1
    8 Штырь заземления АГ110.02.004 1
    9 Индукционная антенна ИЭМ-301.2 1
    10 Сумка для комплекта Чехол 53222 1
    11 Сумка для индукционной антенны ИЭМ-301.2 Чехол 53107 1
    12 Сумка для генератора АГ-114 Чехол 53163 1
    13 Контакт магнитный АГ120.02.090 1
    14 Батарея 9В 1
    15 Руководство по эксплуатации. Паспорт 1
