Трассировка и поиск повреждений индукционным методом

Атлет АГ-319СКИМ — кабелетрассоискатель с возможностью контроля качества изоляции морозоустойчивый

Код товара: 49991
    • Гарантия

      24 месяца

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00006941

    Описание кабелетрассоискателя с возможностью контроля качества изоляции морозоустойчивого Атлет АГ-319СКИМ:

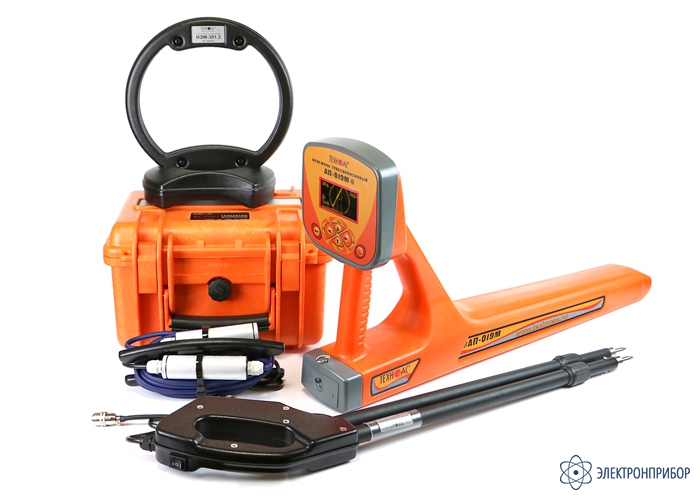

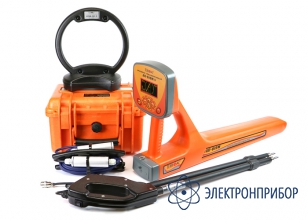

    Трассопоисковый комплект Атлет АГ-319СКИМ для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов), а также возможностью поиска мест повреждения внешней изоляции коммуникации.

    В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.

    Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

    Назначение кабелетрассоискателя с возможностью контроля качества изоляции морозоустойчивого Атлет АГ-319СКИМ:

    • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м;
    • Трассировка коммуникаций с использованием генератора на расстояние до 10 км;
    • Поиск электрических кабелей под напряжением;
    • Поиск мест пересечения трубопровода и кабеля;
    • Определения мест повреждения кабельных линий;
    • Обследования участков местности перед проведением земляных работ;
    • Поиск мест повреждения внешней изоляции коммуникации (трубопровода, кабеля).

    Рекомендуемые области применения кабелетрассоискателя с возможностью контроля качества изоляции морозоустойчивого Атлет АГ-319СКИМ:

    • Электросети;
    • Телекоммуникация;
    • Строительно-монтажные организации;
    • ЖКХ;
    • Водоканалы;
    • Теплосети;
    • Нефтегазовая отрасль;
    • Геодезия.

    Особенности приемника АП-019М:

    • Современный цифровой трассопоисковый приемник-моноблок АП-019М;
    • Изображение трассы на экране прибора;
    • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
    • Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
    • Дополнительные функций при подключении внешних датчиков;
    • Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц);
    • Морозоустойчивый, работа при температурах до -30°С;
    • Меню на двух языках (русский и английский).

    Функциональные возможности приемника АП­-019М в различных режимах работы:

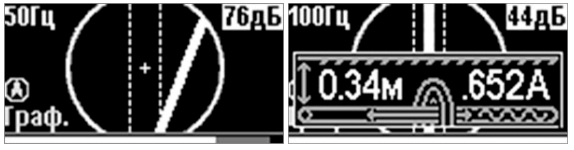

    Режим «Трасса». В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

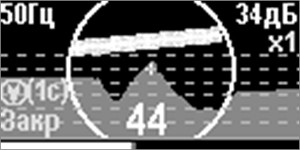

    Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

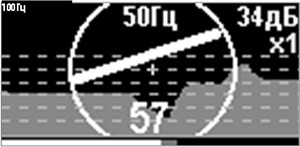

    Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.

    Режим «Минимум максимум». Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

    Режим «2-частоты». Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).

    Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.

    Особенности генератора АГ-120Т:

    • Самый мощный генератор линейки ТЕХНО-АС;
    • Встроенный мультиметр показывает напряжение, ток, сопротивление, мощность и состояние генератора;
    • Настройка частоты работы с шагом 1 Гц (в диапазоне 200...9999 Гц);
    • Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
    • Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
    • Высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
    • Многофункциональность: работа с внешней антенной, индукционными клещами, ударным механизмом и датчиком контроля изоляции;
    • Длительное время непрерывной работы от собственного аккумулятора;
    • Возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой);
    • Автоматическое выключения генерации при длительном простое.
  • Технические характеристики кабелетрассоискателя с возможностью контроля качества изоляции морозоустойчивого Атлет АГ-319СКИМ:

    Параметр Значение
    Приемник АП-019М
    Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
    Добротность квазирезонансных фильтров (Q) Не менее 100
    Диапазон частот «Широкая полоса» 0,04…8 кГц
    Диапазон частот «Радио» 8…40 кГц
    Максимальный коэффициент усиления электрического тракта >100 дБ
    Количество встроенных датчиков 4
    Подключаемые внешние датчики КИ-105/КИ-110, НР-117, ДОДК-117, ДКИ-117
    Управление чувствительностью Автоматическое - для 2D отображения «Трасса».
    Полуавтоматическое или ручное (по выбору) - для «Графиков».
    Автоматическое или ручное (по выбору) - для режима «2-частоты».
    Определение глубины залегания трассы Автоматически в режиме «Трасса» 0....9,99 м
    Точность определения глубины залегания ±5%
    Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001....9,99 А
    Точность измерения тока принимаемого сигнала ±5%
    Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим)
    Визуальная индикация OLED-индикатор, 178х64 пикселей, 16 градаций серого
    Индицируемые параметры 2D визуализация положения трассы относительно прибора;
    глубина залегания трассы;
    ток в коммуникации;
    графики уровня сигнала с датчиков;
    параметры настройки и управления
    Звуковая индикация Встроенный излучатель:
    - синтезированный звук ЧМ
    - звуковая индикация нажатия кнопок
    Источник питания 4…7 В (4 элемента тип «С»)
    Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов; при отрицательной температуре время работы сокращается
    Автоматическое отключение питания при бездействии для экономии заряда после 30 мин
    Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
    Степень защиты корпуса IP54
    Габаритные размеры 330х140х700 мм
    Масса 2,1 кг
    Генератор АГ-120Т
    Частоты синусоидального сигнала
    - частоты f1, f2, f3 («постоянные») 200…9999 Гц
    выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
    - частота f4 («временная») 200…9999 Гц
    выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
    Режимы генерации
    режим 1 непрерывный «НП»
    режим 2
    - длительность импульса, мс
    - частота следования импульсов, Гц
    кратковременные посылки «ПР» (прерывистый)
    100
    1
    режим 3
    Первая частота, Гц
    Вторая частота, Гц
    Соотношение амплитуд первой и второй частот
    двухчастотный «2F» (одновременная генерация)
    1024
    8192
    4:1
    режим 1

    амплитуда импульса

    частота следования импульсов (ударов), уд/мин
    - низкая
    - средняя
    - высокая длительность импульса
    генерация ударных импульсов «УР» (ударный режим)
    равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)
    30
    60
    120
    минимально достаточная для производства удара механизмом УМ-112, задается автоматически
    Выходные параметры синусоидальной генерации
    Выходной ток, А
    максимальный в ручном режиме:
    - непрерывная и двухчастотная генерация
    - кратковременные посылки


    10
    15
    задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память
    Максимальное выходное напряжение, В
    - при автономном питании
    - с добавлением внешнего аккумулятора 12 В
    - при питании от сетевого блока

    220 (180 при «2F»)
    330 (260 при «2F»)
    110 (90 при «2F»)
    Максимальная выходная мощность, Вт
    - при автономном питании или от внешнего аккумулятора 21В

    - с добавлением внешнего аккумулятора 12В

    - от сетевого блока (СБП)

    130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
    200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
    100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F»
    ПРИМЕЧАНИЕ.
    При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
    Допустимое сопротивление нагрузки любое (0…∞)
    Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
    Согласование с нагрузкой автоматическое, обеспечивающее достижение заданного тока в нагрузке;
    ручное (кнопками "Вверх" или "Вниз")
    Источники питания
    Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач
    Ресурс питания при 0ºС в зависимости от мощности не менее, ч
    - непрерывная и двухчастотная генерация генерация 1,3 (при 130Вт автономно/200Вт с доп. акк. 12В)
    3,3 (при 65Вт автономно/100Вт с доп. акк. 12В)
    - импульсные посылки одной частоты 9 (при 200Вт автономно/300Вт с доп. акк. 12В)
    20 (при 100Вт автономно/150Вт с доп. акк. 12В)
    генерация ударных импульсов с максимальной частотой 80 уд/мин 20 (при силе удара «С2» автономно или «С3» с доп. акк.)
    50 (при силе удара «С1» автономно)
    Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
    Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А max
    Допустимые внешние аккумуляторы 11...14 В / 22…28 В ≥24 Ач
    Функциональные особенности
    Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
    - автосогласование (достижение заданного тока в нагрузке)
    - автоматический «интеллектуальный» выбор выходной мощности
    - специальная программа управления передающей антенной
    - встроенное автоматическое зарядное устройство
    - автоотключение питания при простое (1 мин)
    Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы
    - при несоответствии внешнего напряжения режиму зарядки
    - при превышении допустимого потребляемого тока
    - при отключении внешнего питания в процессе генерации
    - при коротком замыкании выхода в процессе генерации
    - при несоответствии режима генерации наличию/отсутствию антенны на выходе
    Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
    - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
    - индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
    - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
    Конструктивные параметры
    Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
    Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона - все питающие напряжения
    - режимы и установки
    - ресурс питания
    - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
    Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
    Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 Класс А
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
    Степень защиты корпуса IP65
    Габаритные размеры электронного блока (кейса), не более, мм 305х270х191
    Вес электронного блока, не более, кг 14
    Индуктивная антенна ИЭМ-301.3
    Тип построения Параллельный резонансный контур
    Частота резонанса 8192
    Диаметр, мм 240
    Масса, не более, кг 0,6
    Датчик контроля изоляции ДКИ-117
    Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф):
    «0»
    «I»
    «II»

    0,3…14
    3…140
    30…1400
    Частотный диапазон, Гц 40...10000
    Максимально допустимое переменное входное напряжение, В 400
    База (расстояние между электродами в рабочем положении), мм для угла раствора 30º - 550
    для угла раствора 60º - 880
    Длина штанг, не более, мм
    - в рабочем положении
    - в транспортном положении

    780
    490
    Вес, не более, кг 0,8
    Датчик определитель дефектов коммуникации ДОДК-117
    Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм 15
    Точность определения обрыва кабеля, м 0,25
    Входное сопротивление датчика, Мом 2,4
    Питание предварительного усилителя внешнее от приёмника
    Коэффициент усиления предварительного усилителя, дб 40
  • Комплект поставки Атлет АГ-319СКИМ

    Наименование Количество
    1 Трассопоисковый приемник АП-019М 1
    2 Генератор АГ-120Т 1
    3 Индукционная антенна ИЭМ-301.3 1
    4 Источник питания ENP-240-12 1
    5 Кабель AG120.02.060 1
    6 Кабель АГ120.02.020 1
    7 Кабель АГ120.02.050 1
    8 Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 1
    9 Датчик контроля изоляции ДКИ-117 1
    10 Датчик определитель дефектов коммуникаций ДОДК-117 1
    11 Кабель АГ105.02.020 1
    12 Контакт магнитный АГ120.02.090 2
    13 Штырь заземления АГ110.02.004 2
    14 Батарейки 4
    15 Сумка для индукционной антенны ИЭМ-301.3 1
    16 Сумка для генератора АГ-120Т 1
    17 Сумка для приемника 1
    18 Сумка для комплекта 1
    19 Сумка для ДКИ 1
    20 Руководство по эксплуатации 3
    21 Паспорт 1
