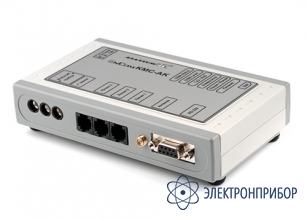

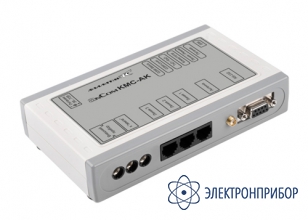

AnCom КМСАК/12В, AnCom КМС-АК-12В, AnComКМСАК12В,
AnCom КМС-АК/12В — анализатор кабелей
Код товара: 54552-
-
Гарантия
36 месяцев
-
Производитель

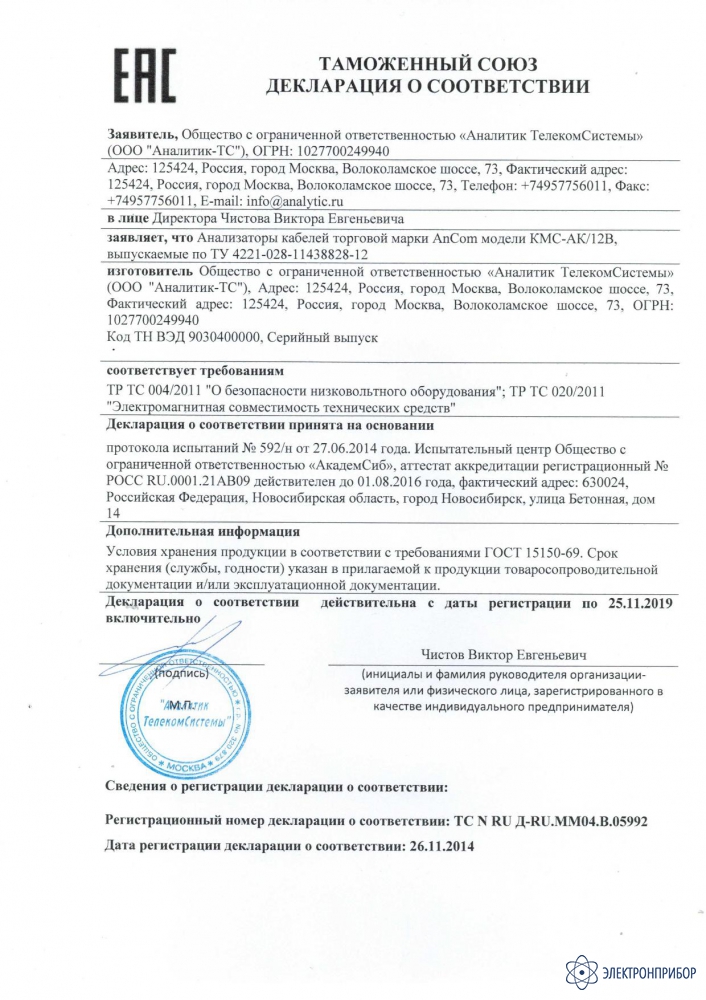

Сертификаты
Назначение анализатора кабелей AnCom КМС-АК/12В:
Анализатор кабелей AnCom КМС-АК используется в качестве прибора, работающего под управлением телефона, в паре с кабелеискателем AnCom КМС-КИ или иными кабелеискателями распространенных типов (не входит в комплект поставки).
Функциональный состав: GSM-модуль, коммутатор линий (1, 2 и 3), коммутатор проводов (выбранной линии А, Б и разъема к «земле»), измеритель напряжения, измеритель сопротивления, измеритель емкости и расстояния до разрыва жилы, генератор кабелеискателя (ГКИ).

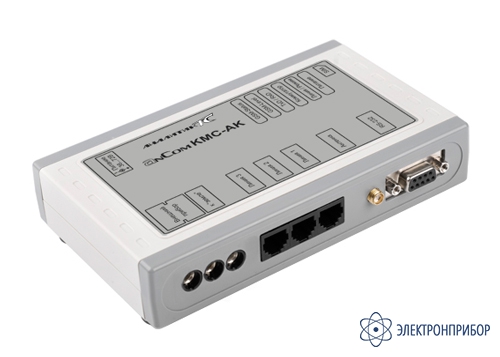

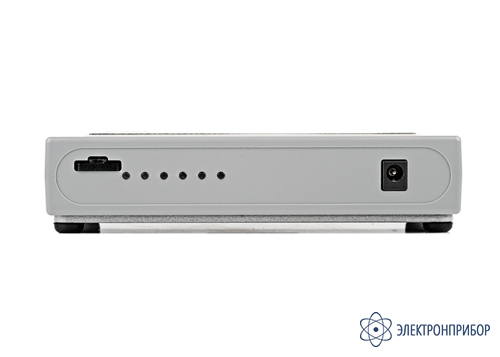

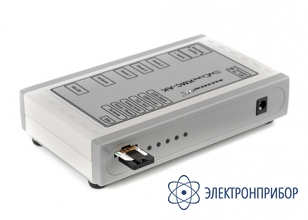

Конструктивное исполнение:
- пластмассовый корпус (155*92*36 мм);
- SMA-F соединитель для внешней антенны;

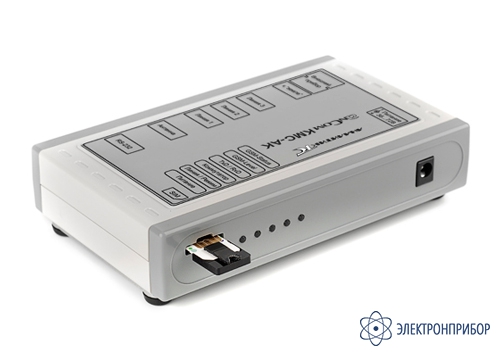

- внешний слот для SIM-карты;
- встроенный адаптер первичного питания = 36…72 В и комплектный источник питания от сети ~220 В / 50 Гц;

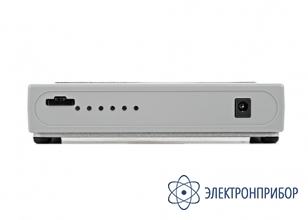

- светодиодная индикация процесса установления соединения, уровня GSM-сигнала, режимов работы, активности генератора и измерителя;

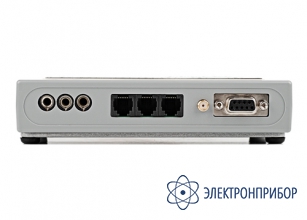

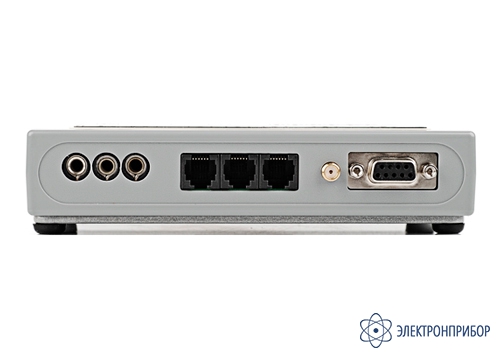

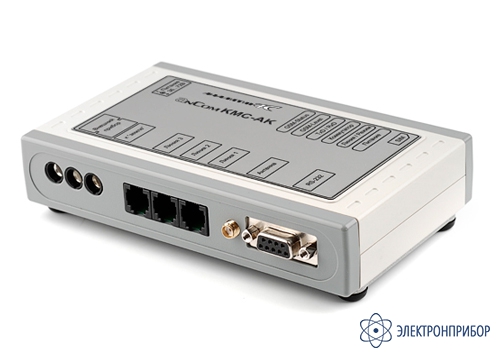

- разъемы для подключения: линии (3 шт.), внешнего прибора и «земли»;
- интерфейс для подключения к ПК (обучение монтеров): RS-232C.
Телефон опционален и не входит в комплект поставки.
Анализатор кабелей AnCom КМС-АК подключается на станционном кроссе к трем абонентским линиям и удаленно управляется монтером через мобильный телефон (выбрать линию - проверить напряжение линии и сопротивление шлейфа/изоляции - измерить емкость и расстояние до разрыва жилы – сформировать сигнал для кабелеискателя), что позволяет оперативно осуществлять поиск кабельных трасс и локализацию повреждений (обрыв, замыкание, понижение “изоляции” и прочее) с помощью кабелеискателя AnCom КМС-КИ (или иного) без привлечения второго сотрудника.
Технология «Мобильный интерфейс»: значения измеряемых параметров, подтверждение выполнения команд, результаты работ по устранению неисправностей на линии передаются монтеру на мобильный телефон – в виде голосовых сообщений.
Особенности применения анализатора кабелей AnCom КМС-АК/12В:
Полная автоматизация технологического процесса
- Непрерывное проведение поиска (отслеживания) кабельной трассы, локализации дефекта (обрыв, замыкание, понижение “изоляции” и прочего) и контроля соответствия качества выполненных ремонтных работ – одним сотрудником, при использовании комплекта монтера связи: анализатор кабелей AnCom КМС-АК + кабелеискатель AnCom КМС-КИ;
- Сокращение доли рабочего времени монтера на поиск и устранение неисправностей на 50…75% и пройденного пути на 69…89% – за счет полной или частичной ликвидации трудоемких и продолжительных организационно-технологических процедур;
- Соблюдение контрольных сроков на поиск и устранение неисправностей и высвобождение ресурса рабочего времени монтера на выполнение других производственных задач;
- Повышение профессионального уровня монтера за счет инструментально-методического обеспечения и инновационного подхода к организации труда;
- Для ознакомления с возможностями и режимами AnCom КМС-АК, а также обучения монтеров особенностям работы прибора используется комплектная программа для ОС Windows - AnCom КМСview.
Удаленный контроль абонентских линий и формирование сигнала для кабелеискателя
Анализатор кабелей AnCom КМС-АК подключается (1) на станционном кроссе к трем абонентским линиям, заявленным к ремонту. Питание прибора осуществляется от станционной батареи =36...72 В или от сети ~220В/50 Гц через комплектный источник питания.
После регистрации в GSM-сети и приема входящего вызова анализатор кабелей AnCom КМС-АК управляется тональным донабором (DTMF-командами) через любой телефон и отвечает голосовыми сообщениями:
- Выбор одной из трех линий (2) отключает линию от станции;
- Коммутация проводов А и Б выбранной линии и Земли позволяет создать цепь, для измерения напряжения, ёмкости, сопротивления шлейфа и изоляции, расстояния до обрыва жилы;
- Измерение сопровождается контролем соответствия заданным нормам и голосовыми сообщениями, то есть анализатор сообщает монтеру, является ли линия аварийной или годной.
Для поиска трассы кабельной линии и локализации дефекта (3) анализатор оснащен удаленно запускаемым (командой с мобильного телефона) генератором с режимами:
- Генератор кабелеискателя - ГКИ;
- Поиск разрыва жилы - ПРЖ.
Контроль параметров (5) выполняется после устранения неисправности (4). При соответствии нормам линия может быть немедленно возвращена в эксплуатацию.
Поиск кабельных трасс и кабельных дефектов кабелеискателем AnCom КМС-КИ
Кабелеискатель обеспечивает начальный поиск кабеля по максимуму сигнала, а также отслеживание кабельной трассы по минимуму сигнала с возможностью обнаружения оси кабеля по дополнительному сигналу детектора инверсии фазы.
Оперативное управление кабелеискателем AnCom КМС-КИ осуществляется единственной кнопкой:
- Переключение между процессом поиска (отслеживания) кабельной трассы индукционным методом «Антенна» (активная штанга) и локализации дефекта контактным «Контакт» (активная+пассивная штанги);
- Выбор режима воспроизведения беспроводной комплектной Bluetooth-гарнитурой акустического сигнала:
- «Трансляция» – "трансляция" сигнала в наушники без ограничения по полосе частот или с ограничением в полосе 300...3400 Гц или псофометрическим фильтром. Применяется для поиска в пассивном режиме трасс: кабелей электроснабжения, релейной автоматики, кабелей сигнализации, централизации, блокировки (СЦБ), нефте-газо-водопроводов с катодной защитой;
- «Селективно» – в наушники транслируется сигнал от генератора на известной частоте или на двух частотах, задаваемых в диапазоне 200...3400 Гц. Применяется для поиска кабельных трасс и кабельных дефектов с использованием генератора кабелеискателя ГКИ (например, анализатор AnCom КМС-АК). Обеспечивается селективность приемника:
16 Гц - применяется в большинстве случаев, обеспечивает темп манипулирования искателем в соответствии с нормальной динамикой человека,
4 Гц - применяется при низких уровнях сигнала или в условиях высокой зашумленности; перемещение искателя должно производиться замедленно.
Локализация дефекта (3) производится контактным методом по шаговому напряжению при растекании тока в толще земли.
В комплектную беспроводную Bluetooth-гарнитуру кабелеискателя передается:
- акустический сигнал поиска;
- параметры принимаемого сигнала голосовыми сообщениями: уровень и частота;
- служебные голосовые сообщения (кнопка – подсказка – действие – промежуточный результат): текущий режим работы, возможности настройки через меню.
Обучение монтёров работе с анализатором кабелей AnCom КМС-АК
Для ознакомления с возможностями и режимами AnCom КМС-АК, а также обучения монтеров особенностям работы прибора используется комплектная программа для ОС Windows - КМСview. Подключение AnCom КМС-АК к компьютеру осуществляется через опциональный конвертер AnCom USB /RS-232 /DB-9.
Дополнительные возможности
Контроль переходного затухания на ближнем конце методом отбора пары путем выбраковки слабозащищенных пар в многопарном кабеле:
- подать генератор непрерывного уровня на частоте 1020 Гц в цепь из двух жил в двух парах (искусственное разбитие пары в целях усиления влияния на слабозащищенные пары);
- прослушивать остальные пары с помощью наушников/гарнитуры – «поющие» браковать;
- на прошедших отбор парах проверить: отсутствие постороннего напряжения, изоляцию, емкостную асимметрию.
Прошедшие отбор пары кроссируются и подключаются для окончательной проверки на соединение с модемом абонента.
-
-
Технические характеристики анализатора кабелей AnCom КМС-АК/12В:
Режим Величина Диапазон Относительная погрешность Характеристики при измерении кабеля и генерации сигнала поиска Измерение Пик-напряжение 0…90 В ±(20 %+2 В) Сопротивление 0…2000 Ом ±(2 %+4 Ом) 2 кОм…100 МОм ±5 % 100…1000 МОм ±10 % Емкость 5…20 нФ ±(15 %+1 нФ) 20…125 нФ ±(10 %+1 нФ) 125…500 нФ ±15 % Генератор
1- или 2-частотный, непрерывно\импульсноЧастота 200…4000 Гц ±0,02 % Уровень не менее 13 В на нагрузке 600 Ом (не менее 21 В без нагрузки) Параметр Значение Общие характеристики Потребление постоянного тока от источника в зависимости от режима, мА, не более ожидание (GSM зарегистрирован в СПС) 450 измерение напряжения, сопротивления 580 генерация сигнала, измерение емкости 1300 Питание от источника постоянного напряжения, В 9…15 Передача информации ответными голосовыми сообщениями со стороны прибора на мобильный телефон монтера о приеме/выполнении команды (коммутация линий и проводов, генерация сигнала для кабелеискателя);
о результатах измерений (оценка сопротивления шлейфа/изоляции и наличия опасного напряжения)Подключение и удаленное управление коммутацией внешнего прибора рефлектометра, xDSL-анализатора или дополнительного генератора Разъемы для подключения линии (3 шт.), внешнего прибора и «земли» Интерфейс RS-232C для подключения к ПК (заводская настройка, обучение монтеров) Встроенный адаптер первичного питания, В = 36…72 Комплектный источник питания для подключения к сети, В/Гц ~220/50 Светодиодная индикация процесса установления соединения, уровня GSM-сигнала, режимов работы, активности генератора и измерителя Рабочий диапазон температур, ºC +5…+40 Габариты, мм 155*92*36, пластмассовый корпус Вес, кг, не более 0,28 -
Комплект поставки AnCom КМС-АК/12В
№ Наименование Количество 1 Анализатор кабелей AnCom КМС-АК/12В 1 2 Источник питания от сети 220 В / 50 Гц 1 3 Антенна 1 4 Кабель подключения к абонентской розетке 1 5 Кабель подключения к европлинту 3 6 Кабель подключения к точке заземления с «крокодилом» 1 7 Компакт диск (CD)* с РЭ и программой KMCview отображения состояния анализатора на ПК 1 8 Упаковочная коробка 1 9 Руководство по эксплуатации, включающей методику калибровки, в брошюре 1 10 Формуляр (брошюра) 1 * Связь анализатора AnCom КМС-АК/12В с ПК обеспечивается через интерфейс RS-232; универсальный преобразователь интерфейса AnCom USB/232 может быть приобретен дополнительно.
-
