Фотон5

Приборы для измерения параметров кабелей связи

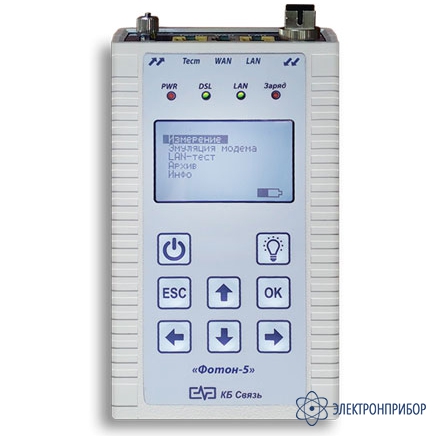

Фотон-5 — тестер универсальный

Код товара: 52310
  • 5-6 рабочих дней
    Рекомендуется заменить на Фотон-5V

    • Гарантия

      1 год

    • Реестр промышленной продукции РФ

      466\14\2023

    • Артикул

      5800 7.06

    Назначение тестера универсального Фотон-5:

    Измеритель оптической мощности

    Измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях.

    Визуальный дефектоскоп

    Идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом.

    LAN-тестер

    Определение технического состояния и схемы разводки медного кабеля типов UTP, FTP (правильность обжимки проводов). Определение характера повреждения (КЗ, Обрыв) и расстояния до него по каждой жиле.

    Кабель не оконцован разъемом или оборван (все жилы 8 штук оборваны)

    Комбинированная неисправность, жила 1 оборвана на расстоянии 230 метров, жилы 7 и 8 закорочены между собой, жилы 4 и 5 обжаты неправильно.

    Кабель оконцован не правильно. Не правильно подсоединены все жилы 8 штук.

    Светодиодный фонарь

    Для удобства специалистов, проводящих работы в плохо освещенных помещениях, в тестер встроен светодиодный фонарь.

    ADSL-тестер

    Тестирование и вывод на экран дисплея следующей информации:
    - Технология соединения (ADSL);
    - Максимально возможная скорость передачи данных;
    - Достигнутая скорость передачи;
    - Запас помехоустойчивости - соотношение сигнал/шум SNR;
    - Затухание в линии;
    - Выходная мощность;
    - Эмуляция  режима работы модема;
    - Авторизация (передача логина и пароля сверверу доступа) при подключении к сети по протоколу PPPoE.

    Генератор 1 кГц

    Определение "своего" кабеля в пучке чужих контактным способом (при помощи комплектного оконечника-заглушки)или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).

  • Технические характеристики тестера универсального Фотон-5:

    Параметр Значение
    Измеритель оптической мощности
    Длина волны 850/1300/1310/1490/1550/1625нм
    Диапазон мощности входного сигнала +16 ... -60 дБм
    Погрешность ±0,25 дБ
    Тип разъема Универсальный со сменными насадками SC, FC, ST
    Визуальный дефектоскоп
    Выходная мощность 10 МВт
    Рабочее расстояние До 10 км
    Тип разъема 2 универсальных разъема 2,5 мм FC/PC
    Режим работы Непрерывный CW и импульсный 2 Гц
    Общие характеристики
    Питание От 6 Ni-Mh аккумуляторных батарей типа «АА»;
    от сети переменного тока 220В через сетевой адаптер;
    от других зарядных устройств, имеющих USB выход с напряжением питания 5В и током 0,5А
    Потребление тока в режиме "Измерение" 0,5 A
    Потребление тока во всех режимах, кроме "Измерение" 0,2 A
    Индикатор Графический 128х64 с подсветкой
    Память 30 отчетов
    Габариты 158 х 95 х 36 мм
    Вес 0,3 кг (с аккумуляторами)

  • Комплект поставки Фотон-5

    № Наименование Количество
    1 Тестер универсальный Фотон-5 1
    2 Комплект шнуров 1
    3 Сетевой адаптер 5В, 1А 1
    4 Комплект съемных насадок (SC, FC, ST) 1
    5 Оконечник ("заглушка") 1
    6 Сумка для переноски 1
    7 Чехол для аксессуаров с крепплением на "липучке" 1
    8 Руководство пользователя 1
