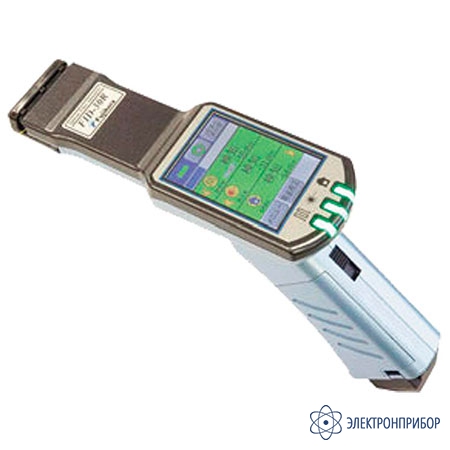

Fujikura FID-30R — идентификатор активного волокна

Код товара: 63468

  • Описание идентификатора активного волокна Fujikura FID-30R:

    Идентификаторы активного волокна Fujikura FID-30R – это новая модель, которая пришла на смену моделям Fujikura FID-25R/FID-26R соответственно. Новые приборы позволяют определить наличие, направление и мощность оптического сигнала в волокне. Идентификаторы Fujikura FID-30R получили новую удобную форму и большой цветной многофункциональный дисплей.

    Идентификаторы Fujikura FID-30R имеют два сенсора для определения направления и плунжер для прижима волокна. Плунжер формирует макроизгиб для вывода излучения из оптического волокна, излучение измеряется при помощи сенсоров. Идентификаторы могут определять различные виды оптических сигналов, как постоянных, так и модулированных. Fujikura FID-30R отличается от Fujikura FID-31R встроенным измерителем оптической мощности.

    Особенности идентификатора активного волокна Fujikura FID-30R:

    • Наивысшая чувствительность по определению сигнала среди аналогичных устройств;
    • Определение наличия и направления сигнала в волокне в диапазоне 900-1700 нм;
    • Автоматическое определение типа сигнала и уровня оптической мощности в волокне;
    • Цветной сенсорный дисплей с подсветкой;
    • Простой и удобный механизм прижима волокна.

  • Технические характеристики идентификатора активного волокна Fujikura FID-30R:

    Параметр Значение
    Применяемые волокна Тип волокна Одномодовое волокно
    Параметры волокна Волокно 0.25 мм;
    ленточное волокно до 12 ОВ;
    шнур 1.1 мм, 1.5 мм, 1.7 мм, 2.0 мм, 3.0 мм
    Режим идентификации волокна Длина волны 900 … 1700 нм
    Тип сигнала Постоянный CW, модулированный 270 Гц, 1 кГц, 2 кГц, сигнал трафика
    Мощность сигнала - 66 дБм … + 20 дБм
    Индикация Светодиодные индикаторы Тип сигнала (постоянный, модулированный), сигнал трафика, направление сигнала
    ЖК-дисплей Частота модуляции, оценка мощности сигнала в волокне
    Чувствительность определения Режим Normal/Fast/Fine
    Оценочная мощность и время определения -90 дБм, 3 с (Normal);
    -85 дБм, 2 с (Fast);
    -96 дБм, 10 с (Fine)
    Режим измерителя мощности Длина волны 1310/1490/1550 нм
    Тип сигнала Постоянный CW, модулированный 270 Гц, 1 кГц, 2 кГц, сигнал 100 МГц
    Мощность сигнала - 60 … + 10 дБм для модулированного сигнала
    - 40 … + 10 дБм для постоянного сигнала/100 МГц
    Точность ± 0.3 дБ
    Электропитание Аккумуляторные батареи Тип АА, 2 шт, 1.2 … 1.5 В;
    время работы от батарей 8 часов при комнатной температуре
    Условия окружающей среды Условия эксплуатации -10 … 50°C, влажность 0 … 95 % без конденсации
    Условия хранения -20 … 60°C, влажность 0 … 95 % без конденсации
    Размеры 50 х 215 х 115 мм без разъема измерителя мощности
    Вес 230 г. включая батарею
    Вносимые потери
    Длина волны 1310 нм 1550 нм 1650 нм
    Одиночное волокно 0.25 мм (R=30 мм);
    Ленточное волокно до 12 ОВ    		 0.2 дБ 1.0 дБ 2.5 дБ
    Одиночное волокно 0.25 мм (R=15 мм) 0.1 дБ 0.3 дБ 1.0 дБ
    Одиночное волокно 0.5 мм (R=15 мм) 0.2 дБ 1.0 дБ 2.5 дБ
    Шнур 1.1 мм/1.5 мм 0.3 дБ 1.0 дБ 2.5 дБ
    Шнур 1.7 мм/2.0 мм 0.5 дБ 2.0 дБ 3.0 дБ
    Шнур 3.0 мм 1.0 дБ 3.0 дБ 3.0 дБ
    Минимальная мощность определяемого сигнала
    Длина волны 1310 нм 1550 нм 1650 нм
    Одиночное волокно 0.25 мм (R=30 мм);
    Ленточное волокно до 12 ОВ    		 Normal -56 дБ -66 дБ -66 дБ
    Fast -51 дБ -61 дБ -61 дБ
    Fine -64 дБ -72 дБ -72 дБ
    Одиночное волокно 0.25 мм (R=15 мм) Normal -42 дБ -56 дБ -56 дБ
    Fast -37 дБ -51 дБ -51 дБ
    Fine -48 дБ -62 дБ -62 дБ
    Одиночное волокно 0.5 мм (R=15 мм) Normal -58 дБ -66 дБ -66 дБ
    Fast -53 дБ -61 дБ -61 дБ
    Fine -64 дБ -72 дБ -72 дБ
    Шнур 1.1 мм/1.5 мм Normal -42 дБ -54 дБ -54 дБ
    Fast -37 дБ -49 дБ -49 дБ
    Fine -48 дБ -60 дБ -60 дБ
    Шнур 1.7 мм/2.0 мм Normal -20 дБ -26 дБ -26 дБ
    Fast -15 дБ -21 дБ -21 дБ
    Fine -26 дБ -32 дБ -32 дБ
    Шнур 3.0 мм Normal -20 дБ -23 дБ -23 дБ
    Fast -15 дБ 28 дБ -18 дБ
    Fine -25 дБ -28 дБ -28 дБ

  • Комплект поставки Fujikura FID-30R

    № Наименование Количество
    1 Идентификатор активного волокна Fujikura FID-30R 1
    2 Сменная прижимная головка PL-06 1
    3 Кейс мягкий FID-CASE-02 1
    4 Оптический адаптер порта измерителя (для FID-30R) OCH-02-UC, универсальный 2.5 мм 1
    5 Руководство пользователя на английском языке (CD) IM-FID-30R 1
    6 Руководство пользователя на русском языке 1
