Цифра-М1, Цифра М 1, ЦифраМ1
Приборы для измерения параметров кабелей связи

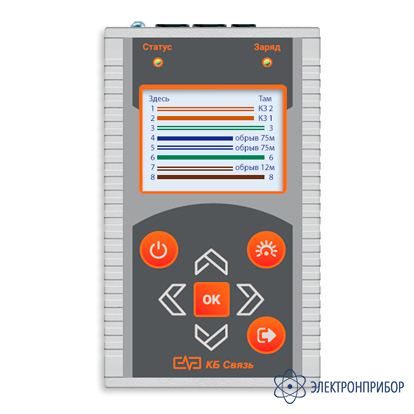

Цифра-М1 — тестер ADSL, VDSL + измеритель первичных параметров U,R,C + LAN-тестер + генератор 1кГц
Код товара: 39721-
5-6 рабочих дней
-
Гарантия
2 года
-
Реестр промышленной продукции РФ
466\10\2023
-
Артикул
5800 8.10
Назначение и основные функции тестера ADSL, VDSL + измеритель первичных параметров U,R,C + LAN-тестер + генератор 1кГц Цифра-М1:
- диагностика и быстрая оценка качества подключения канала ШПД, с применением технологий семейства ADSL, ADSL2, ADSL2+, VDSL, VDSL2;
- измерение первичных параметров линии связи U,R,C;
- определение технического состояния и схемы разводки медного кабеля типов UTP, STP, поиск неисправностей на физическом и сетевом уровне локальных вычислительных сетей.
Описание тестера ADSL, VDSL + измеритель первичных параметров U,R,C + LAN-тестер + генератор 1кГц Цифра-М1:
Тестер xDSL:
Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:
- технология соединения;
- максимальная скорость;
- достигнутая скорость;
- затухание в линии;
- запас помехоустойчивости – соотношение сигнал/шум SNR;
- выходная мощность.

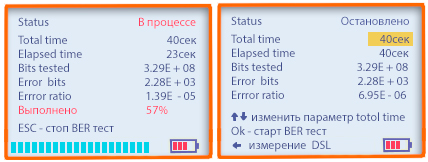

BER – тест:
Тест позволяет анализировать количество битовых ошибок и их частоту в передаваемом объеме данных.
Измеритель первичных параметров U, R, C:
- измерение постоянного напряжения на проводах "а", "б" относительно земли и между ними: ±350 В;
- измерение переменного напряжения: на проводах "а", "б" относительно земли и между ними: 0…300 В;
- измерение сопротивления изоляции проводов "а", "б" относительно земли и между ними: 0…100 МОм;
- измерение электрической емкости проводов "а", "б" относительно земли и между ними: 0…5 мкФ.
LAN-тестер:
- Определение правильности обжимки проводов (карта проводов);
- Определение повреждений в кабеле:
- обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300 м;
- короткое замыкание между жилами;
- перепутанные жилы в паре (reversed pair);
- перепутанные жилы разных пар (crossed wires);
- расщепленная пара (split pair).
- Настройка параметров: IP адрес, маска подсети, шлюз.
- Ping-тест.
- Генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально).
- Входы LAN разъемов защищены от избыточных токов и напряжений.
-
-
Технические характеристики тестера ADSL, VDSL + измеритель первичных параметров U,R,C + LAN-тестер + генератор 1кГц Цифра-М1:
Параметр Значение Питание питание от Ni-MH аккумуляторных батарей типа «АА» (пальчиковые) - 4 штук, или от сети переменного тока 220 В через комплектный сетевой адаптер Индикатор дисплей цветной, графический, с подсветкой, разрешение 240x320 Количество сохраняемых отчетов в памяти 50 Встроенный генератор есть, 1 кГц для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит) Встроенный светодиодный фонарь для локального освещения Авто выключение при бездействии настраивается пользователем (мин): 1 до 60 Габариты 158х95х36 мм Вес не более 0,5 кг -
Комплект поставки Цифра-М1
№ Наименование Количество 1 Тестер Цифра-М1 1 2 Комплект проводов 1 3 Сетевой адаптер/зарядное устройство AC/DC 220/5В, 2А (USB) 1 4 "Оконечник" 1 5 Аккумуляторные батареи типа "АА" (установлены) 4 6 Руководство пользователя 1 -
