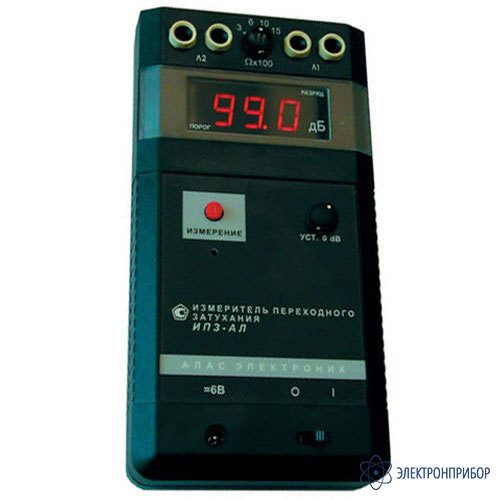

ИПЗ-АЛ — измеритель переходного затухания

Код товара: 24448

    • Гарантия

      3 года

    Назначение измерителя ИПЗ-АЛ:

    ИПЗ-АЛ предназначен для измерения переходного затухания между парами жил в многожильных кабелях линий связи на участках местной сети и станциях ГТС.

  • Технические характеристики измерителя ИПЗ-АЛ:

    Параметр Значения
    ГЕНЕРАТОР
    Рабочая частота 1020 Гц±6 Гц
    Форма сигнала Синусоидальная
    Выходное напряжение в режиме холостого хода 12,5±2 В
    ИЗМЕРИТЕЛЬ
    Рабочая частота 1020 Гц
    Полоса пропускания по уровню ±0,3 дБ - 12 Гц
    по уровню ±3 дБ - 45 Гц
    Входное сопротивление (переключаемое) 300 Ом, 600 Ом, 1000 Ом, 1500 Ом
    Диапазон измерения переходного затухания от 0 до 99 дБ
    Пределы измерений
    от 0 дБ до 26,9 дБ
    от 27 дБ до 80,9 дБ
    от 81 дБ до 90,9 дБ
    от 91 дБ до 99,0 дБ    		 Пределы допускаемой абсолютной основной погрешности
    ±0,3 дБ
    ±1,0 дБ
    ±1,2 дБ
    не нормируется
    Диапазон установки "0" не менее 1,2 дБ
    ХАРАКТЕРИСТИКИ ПРИБОРА
    Индикация цифровой 3-х разрядный светодиодный индикатор
    Эл. питание 6 В. Адаптер 220 В 6 В - 0,8 А
    4 аккумулятора типа АА 2,3 Ач (поставляются с зарядным устройством по отдельному заказу)
    Ток потребления 250±30 мА
    Диапазон рабочих температур от минус 20 ºС до плюс 40 ºС
    Габариты 200 х 100 х 40 мм
    Масса в упаковке не более 0,5 кг (без аккумуляторов)
    Упаковка сумка для переноски

    Преимущества и особенности эксплуатации (в вопросах и ответах):

    1. Каков принцип действия прибора ИПЗ-АЛ?
      Генератор прибора вырабатывает синусоидальное напряжение частотой 1020 Гц. Выход генератора подключается к влияющей линии связи. Ближний конец линии, подверженной влиянию, подключается к входу измерителя. Влияющий сигнал поступает на вход селективного приемника, подвергается цифровой обработке и затем отображается на цифровом индикаторе как величина переходного затухания.
    2. Каковы основные преимущества прибора ИПЗ-АЛ?
      • Малый вес и габариты
      • Наличие звуковой и световой сигнализации порогового значения переходного затухания 69,9 дБ
      • Высокая скорость обработки сигнала (порядка 2 сек.)
      • Высокая точность измерений.
    3. Можно ли с помощью прибора ИПЗ-АЛ измерить рабочее затухание кабельной линии?
      Прибор ИПЗ-АЛ позволяет измерить рабочее затухание двух симметричных линий соединённых на дальнем конце шлейфом. Погрешность такого измерения будет не хуже ±0,3 дБ, но следует иметь в виду, что рабочее затухание одной линии может отличаться от рабочего затухания другой.
    4. Какую величину имеет минимально допустимое напряжение питания прибора и как узнать, что аккумуляторы требуют подзарядки?
      Минимальное напряжение, при котором прибор нормально работает - 4,8 В. При меньшей величине напряжения на табло прибора загорается индикатор “разряд”.
    5. Можно ли использовать для автономного питания прибора гальванические элементы типа АА?
      В связи с тем, что ток при включении питания прибора достаточно велик, работа прибора в автономном режиме возможна только при питании от аккумуляторов емкостью не менее 2000 мА/ч.

  • Комплект поставки ИПЗ-АЛ

    Наименование Количество
    Прибор ИПЗ-АЛ 1
    Комплект измерительных проводов 1
    Адаптер сетевой 1
    Зарядое устройство 1
    Сумка для укладки прибора 1
    Руководство по эксплуатации 1
