LINKSPRINTER-300, LINKSPRINTER300
LINKSPRINTER 300 — тестер сети Ethernet с модулем Wi-Fi и функцией тестирования кабеля
Код товара: 63381-
-
Гарантия
1 год
-
Производитель
-
Артикул
LSPRNTR-300
Описание тестера сети Ethernet с модулем Wi-Fi и функцией тестирования кабеля LINKSPRINTER 300:
LinkSprinter 300 - портативный сетевой тестер для диагностики работоспособности Ethernet каналов на базе медного кабеля. Комплексный автотест прибора за 10 секунд позволяет измерить напряжение PoE и провести тестирование основных параметров сети. В случае обнаружения повреждения кабеля, позволяет также определить расстояние до обрыва или короткого замыкания. Настройка конфигурации тестера, управление измерениями и отображение их результатов производится на смартфоне, планшете или ноутбуке пользователя, который легко подключается к тестеру посредством WiFi. При этом не требуется установка на устройство пользователя никакого дополнительного программного обеспечения.
Для удобства управлениями результатами измерений и формирования отчетов, результаты измерения также автоматически загружаются в бесплатное защищенное облачное хранилище Link-Live и могут быть отправлены на электронную почту пользователя.
Особенности тестера сети Ethernet с модулем Wi-Fi и функцией тестирования кабеля LINKSPRINTER 300:
- Опрос коммутатора по протоколам CDP/LLDP/EDP для получения имени ближайшего коммутатора, VLAN, информации о тестируемом порте;
- Проверка скорости / дуплексности канала и возможности подключения к сетям TCP / IP;
- Отображение полного пути подключения;
- Определение напряжение питания через Ethernet (PoE) от оборудования источника питания (PSE) в соответствии со стандартами 802.3af / at;
- Проверка доступности сервера DHCP, подсети и DNS-сервера;
- Проверка доступности и адреса интернет шлюза; тестирование выхода в интернет посредством доступности внешних ресурсов или служб, выполнение команды PING до них;
- Поддержка прокси-сервера;
- Определение схемы разводки кабеля и типа повреждений в нем;
- Определение длины кабеля, расстояния до обрыва или короткого замыкания; функция определения порта коммутатора "мигание индикатора";
- Управление прибором и результатами тестирования со смартфона, планшета или ноутбука;
- Синхронизация с Link-Live Cloud, для хранения результатов и формирования отчетов об измерениях;
- Автоматическая отправка результатов тестирования на E-Mail пользователя.
Функциональные возможности тестера сети Ethernet с модулем Wi-Fi и функцией тестирования кабеля LINKSPRINTER 300:
Результаты измерения на экране мобильного телефона
- Настройка конфигурации прибора, управление проведением измерений и отображение результатов
производится в браузере любого смартфона, планшета или ноутбука. Установка дополнительных приложений не требуется; - Подключение LinkSprinter к смартфону:
- подключить смартфон к WiFi сети "LinkSprinter";
- открыть браузер на мобильном устройстве и ввести адрес 172.16.9.9;
- Результаты тестирования сети:
- имя ближайшего коммутатора, номер порта и скорость соединения;
- напряжение PoE;
- информация о сервере DHCP (работает ли он и отвечает ли на запросы получения IP адреса);
- информация о подсети и DNS-сервере;
- проверка доступности и адреса интернет шлюза;
- тестирование выхода в интернет посредством доступности внешних ресурсов или служб, выполнение команды PING до них;
- модель, адреса серверов и др.
Диагностика кабеля и идентификация порта коммутатора
- Количество подключенных пар кабеля;
- Отображение карты разводки;
- Длина каждой пары, расстояние до обрыва или короткого замыкания;
- Индикация повреждений: обрыв, короткое замыкание, перепутанные пары;
- Идентификация порта коммутатора. При активации функции “Flash Port” тестера LinkSprinter, индикатор порта коммутатора, к которому подключен тестер, начинает мигать. Это позволяет легко его идентифицировать.
Определение скорости, дуплексной передачи данных и соединения с портом коммутатора
Используя протоколы CDP/LLDP/EDP для управляемых коммутаторов LinkSprinter отображает имя коммутатора,
VLAN, информацию о порте на который подключен тестируемый кабель, а так же параметрах скорости и дуплексной передачи данных:- Проверка фактической скорости соединения по сравнению с заявленной скоростью коммутатора;
- Подробные результаты тестирования отображаются в сервисе Link-Live;
- Проверка соединения между LinkSprinter и портом коммутатора;
- Отображение полного пути подключения.
Параметр не может быть определен в случае наличия в линии повреждений: обрыв, короткое замыкание или расщепленная пара.
Облачный сервис Linl-Live
- Выгрузка результатов измерения в бесплатное облачное хранилище Link-Live;
- Управление, сортировка и анализ результатов тестирований сети;
- Фильтрация результатов по времени, пользователю, сети, ошибкам;
- Возможность добавления к результатам измерения фотографий и комментариев;
- Возможность автоматической отправки результатов тестирования на электронную почту пользователя; создание отчетов в формате .pdf или .csv.
-
-
Технические характеристики тестера сети Ethernet с модулем Wi-Fi и функцией тестирования кабеля LINKSPRINTER 300:
Параметр Значение Тестирование витой пары Тип кабеля Не экранированная витвя пара (UTP), 100 Ом;
экранированная витая пара (SeTP), 100 Ом;
TIA категории 3, 4, 5, 5e и 6. ISO Class C, D, E и FДиапазон измерения длины кабеля 3 м - 200 м Беспроводной интерфейс Соответствие спецификации IEEE 802.11b/g Частотные каналы 802.11 Каналы с 1 по 11, по умолчанию 11-й Рабочая частота 2.412 ~ 2.484 ГГц, ISM диапазон Соответствие нормативным требованиям EN 301 489-1/17 Поддерживаемые браузеры для управления прибором Internet Explorer 9.0, Firefox 3.6, Chrome 5.0, Safari 5.1 (или более поздние версии) Питание Питание от встроенных батарей 2 х АА Питание от линии PoE Общие характеристики Устойчивость к ударам и вибрации Вибрация: 2 гр., 5 Гц - 500 Гц (класс 2);
Падение с высоты 1 мКласс безопасности CAN / CSA-C22.2 № 61010-1-12, UL Std. № 61010-1 (3-е издание), IEC61010-1: 2010, степень загрязнения 2 Электромагнитная совместимость EN 61326-1:2006 Высота над уровнем моря Эксплуатация: 4 000 м;
Хранение: 12 000 мТемпература и относительная влажность эксплуатации 0°C ... 50°C, относительная влажность от 5% до 90%, без конденсации Температура хранения -20°C ... 60°C Габариты 110,7 x 40,6 x 32,5 мм Вес 116 г -

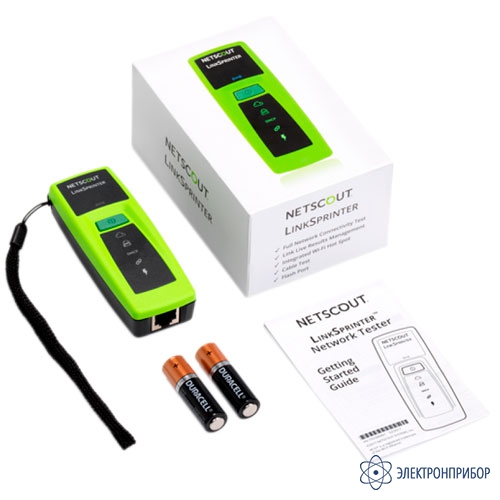

Комплект поставки LINKSPRINTER 300
№ Наименование Количество 1 Тестер LinkSprinter 300 1 2 Батарейка типа AA 2 3 Короткий ремешок на запястье 1 4 Инструкция пользователя (Англ. язык) 1 5 Коробка 1 -
Файлы для LINKSPRINTER 300
-
Видео для LINKSPRINTER 300
-
Обзор сетевого тестера LinkSprinter 300
-
