VIEW900, VIEW 900, VIEW-900

Приборы для измерения параметров кабелей связи

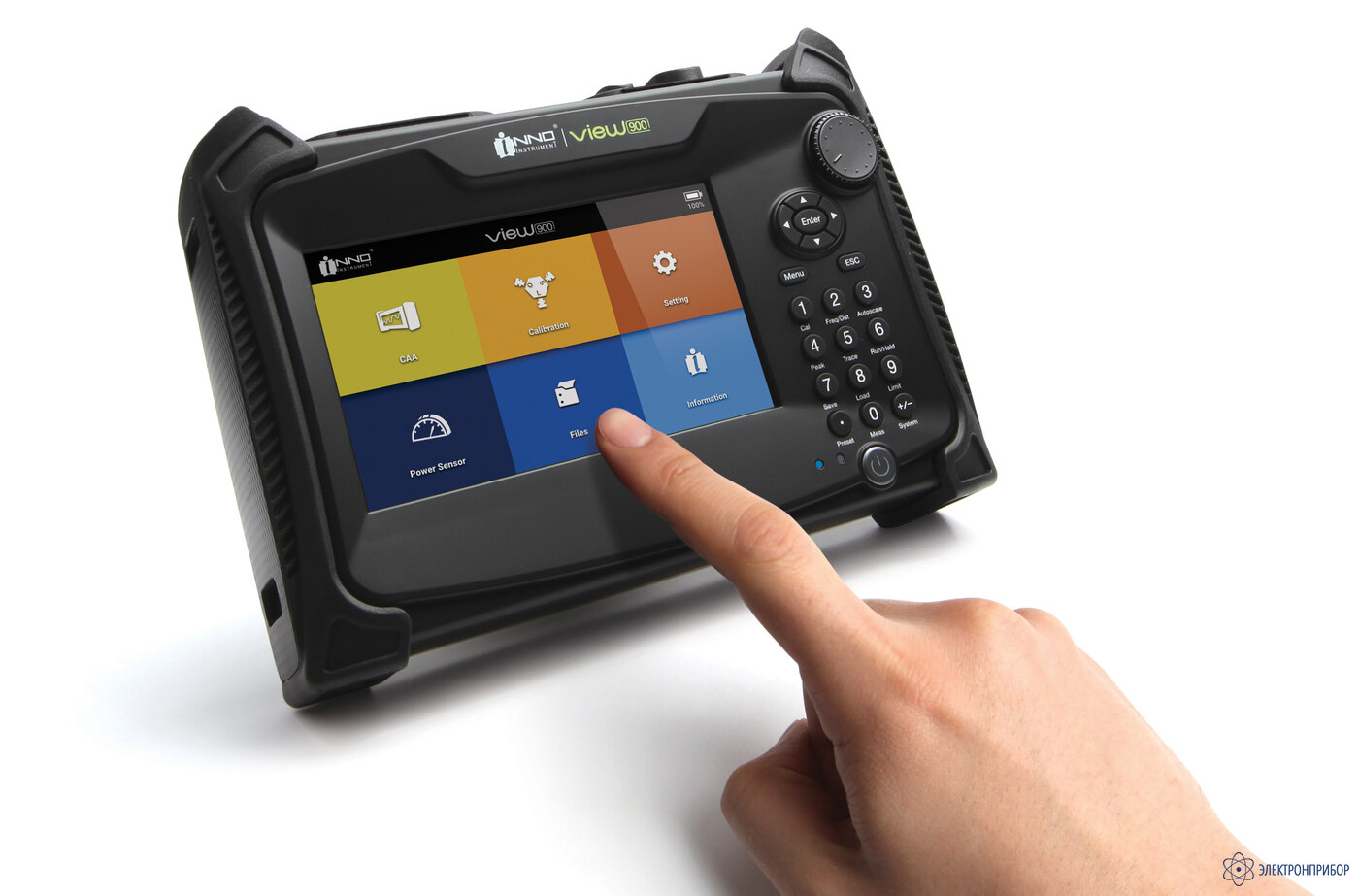

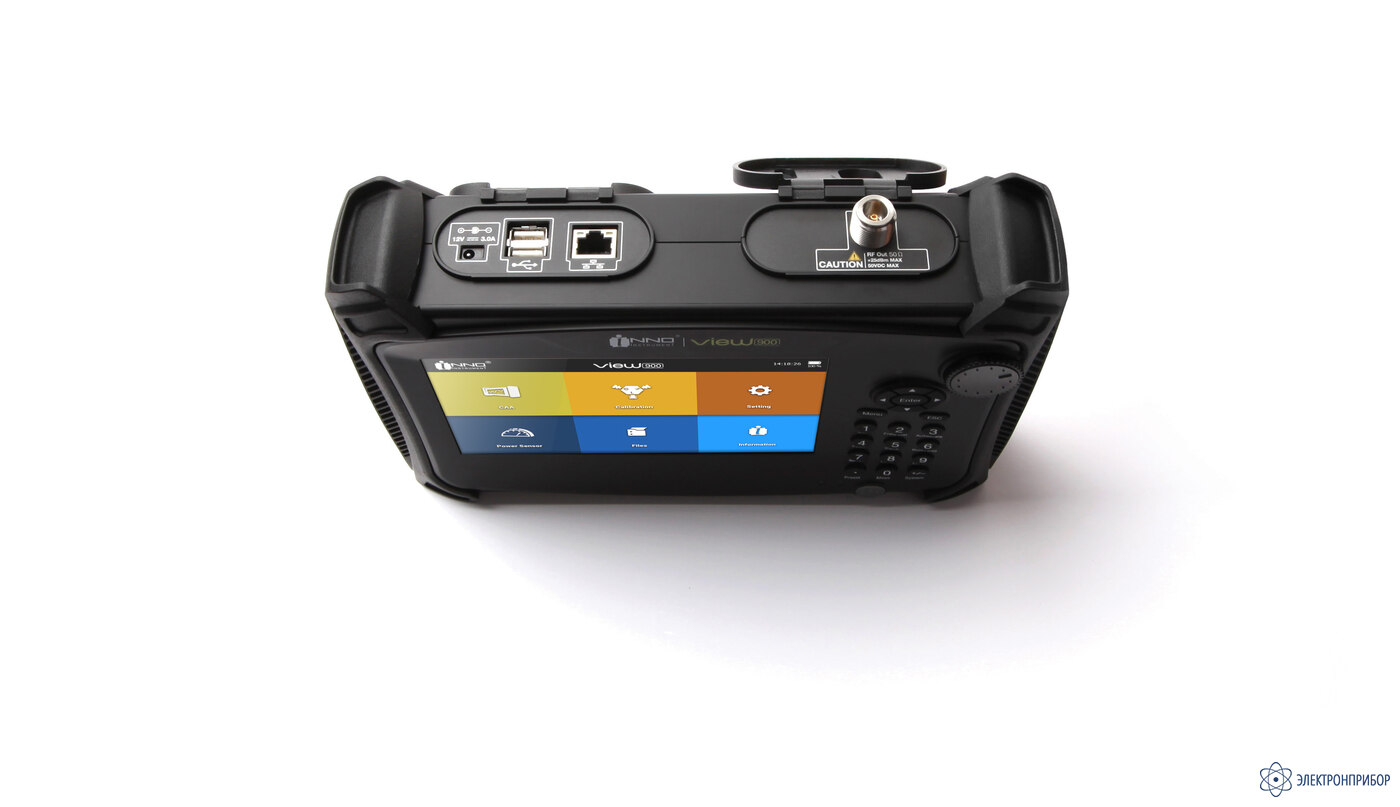

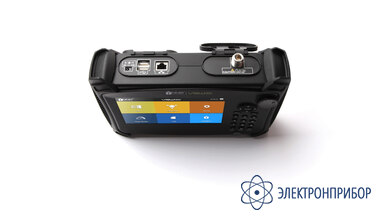

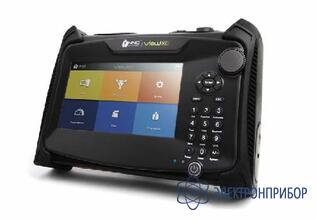

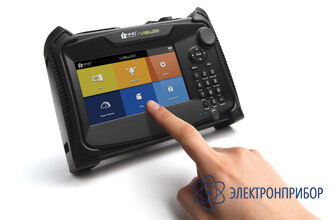

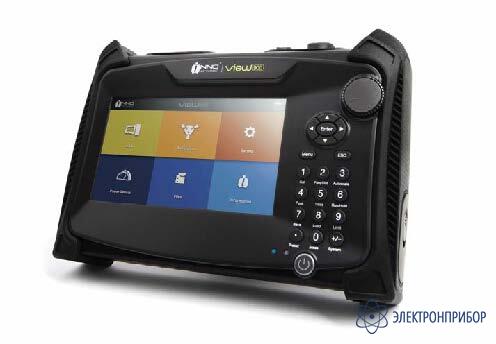

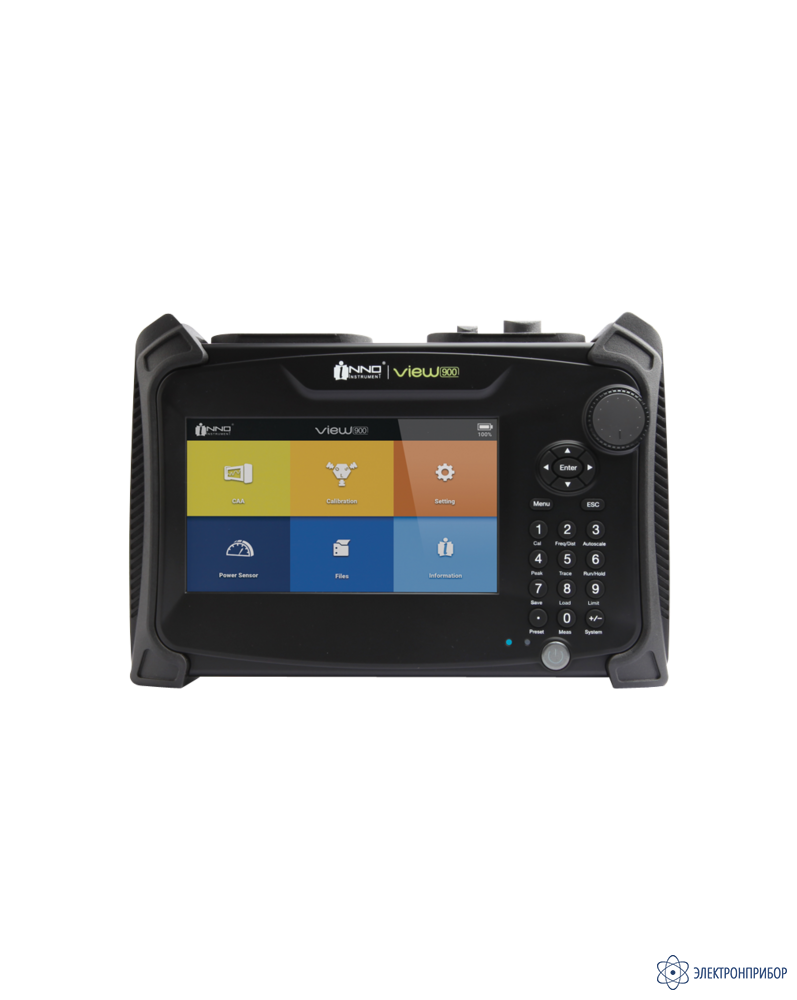

VIEW900 — анализатор параметров коаксиальных трактов

Код товара: 57988
    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      77270-20 до 30.01.2025

    • Производитель

      INNO Instrument, Корея

    Описание анализатора параметров коаксиальных трактов VIEW900:

    Анализатор кабелей и антенн помогает вводить в эксплуатациюи обслуживать уже имеющиеся элементы кабельно-антенного хозяйства средств радиосвязи.Анализатор VIEW900 позволяет определитьдефекты и потери в различных типах линий передачи сигнала.

    Надежный и бюджетный анализатор кабелей и антенн требуетсядля безопасного и эффективного управления сотовыми ячейками. VIEW900 включает следующие режимы работы: измерения КСВН, обратных потерь, расстояниедо дефекта, потери в кабеле,диаграммаСмита и измерениемощности

    Особенности анализатора параметров коаксиальных трактов VIEW900:

    • Частотный диапазон 5 МГц...6 ГГц;
    • Многофункциональность: измеряет возвратные потери, КСВН, потери в кабеле, расстояние до неоднородности (DFT),диаграммаСмита, мощность СВЧ сигнала;
    • Легкий и компактный: 2,1 кг;
    • 5,5 часов работы от аккумулятора;
    • Интуитивно понятный интерфейс и управление;
    • 7-дюймовый сенсорный экран.
  • Технические характеристики:

    Параметр Значение
    Максальная входная мощность +25 дБм (+33 дБм порог повреждения)
    Частотный диапазон 5 МГц-6 ГГц
    Погрешность установки частоты < ± 3 ррт
    Разрешение по частоте 10 кГц
    Скорость сканирования КСВН: < 0,7 мс/точка данных
    DTF: < 1.0 мс/точка данных
    Количество точек данных 129.257. 513,1025.2049
    Режимы работы дисплея Одинарный и двойной (проведение двух измерений одновременно)
    Тестовый порт N-типа розетка. 500
    Память для сохранения данных. Внутренняя: 512 МБ
    снимков экрана и настроек Внешняя: ограничена объемом памяти USB(32 ГБ)
    Диапазон обратных потерь 0-60 дБ
    Диапазон КСВН 1-65
    Диапазон потерь в кабеле 0-30 дБ
    Диапазон обратных потерь 0-60 дБ
    Диапазон КСВН 0-65
    Измеряемое расстояние 0- 1250м
    На частоте Вканале +5 дБм
    +15 дБм
    Размеры 272 x188 x 65мм
    Вес 21 кг (включая аккумулятор)
    Питание - напряженней ток 12VDC.3.0A
    Адаптер AC Input 100-240V.1.5A
    DC Output 12VDC3.0A
    Батарея Li-ion 7800мАч (5.5 часов работы при полном заряде аккумулятора)
    Рабочий диапазон температур -10°С - +50°С
    Диапазон температур хранения -40°С - +80°С
    Влажность 95% без конденсации
    Пылевлагозащита IP51
  • Комплект поставки VIEW900

    Наименование Количество
    1 Анализатор параметров коаксиальных трактов VIEW900 1
    2 Механический калибровочный набор V96 1
    3 AC / DC адаптер 1

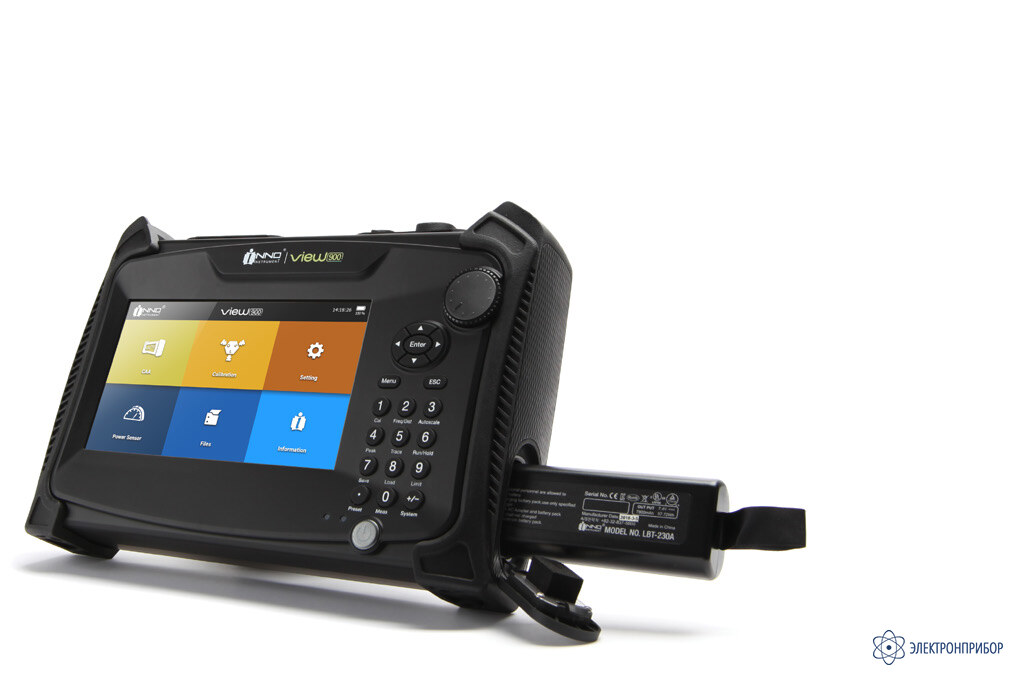

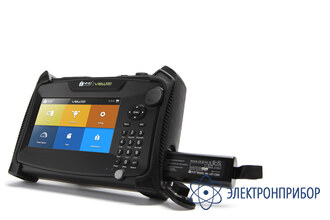

    4 Сменяемый Li-lon аккумулятор 1
    5 8 ГБ USB Память 1
    6 Сумка для переноски 1
  • Дополнительная комплектация VIEW900

  • Файлы для VIEW900

Файлы для VIEW900
