Приборы для измерения параметров кабелей связи

ТЧ-ПРО — анализатор канала тональной частоты

Код товара: 20386
    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      61647-15 до 19.08.2025

    • Производитель

      СВЯЗЬПРИБОР, Россия

    Назначение анализатора канала тональной частоты ТЧ-ПРО:

    ТЧ-ПРО относится к новому классу приборов – для решения конкретных задач, стоящих перед измерителями. В чем его отличие от традиционных приборов? Существуют прекрасные приборы для анализа канала ТЧ – например, анализатор телефонных каналов AnCom TDA-5, обладающий богатейшими возможностями. Однако этот прибор крупногабаритный, состоит из блоков, требует подключения к компьютеру. Поэтому весьма затруднительно быстро встать на линию и получить основные характеристики линии для канала ТЧ, свидетельствующие о пригодности или неисправности линии.

    Именно для этих целей и предназначен ТЧ-ПРО – малогабаритный, легкий и очень удобный прибор. Помимо габаритных характеристик удобство значительно повышается от двух принципиальных решений, найденных разработчиками. Во-первых, применен принцип «горячих кнопок» – пользователю не надо бродить по меню в поисках нужной функции, он всегда может простым нажатием мгновенно получить нужный результат или провести автоматические измерения. Прибор автоматически проводит анализ всех полученных результатов и выдает заключение.

    Во-вторых, результат представлен в очень удобной форме. Например, напряжение в линии показывается одновременно переменное и постоянное. Удачно организовано использование псевдографики для спектрального анализа. Пример экранного представления АЧХ сигнала и сканирования спектра: на экране виден как весь спектр, так и значение амплитуды сигнала на сканирующей частоте 1200 Гц. Нажимая кнопку -> мы продолжаем движение по спектру.

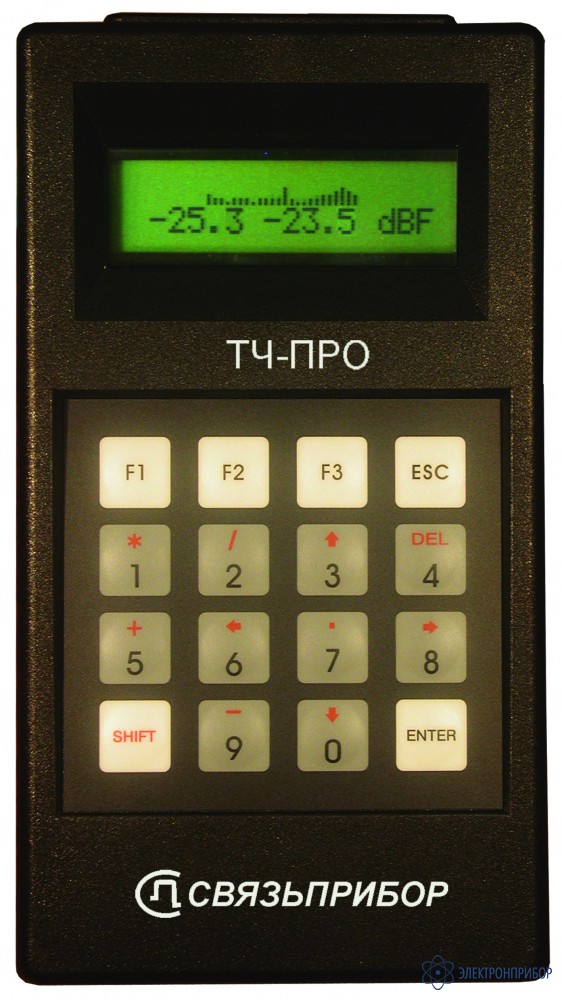

    Экран ТЧ-ПРО

    Прибор ТЧ-ПРО отличается не только удобством в эксплуатации, но и принципиально низкой ценой.

    Основное назначение прибора - удобный переносной измеритель основных параметров ТЧ с высокой степенью автоматизации измерений

  • Технические характеристики анализатора канала тональной частоты ТЧ-ПРО:

    Наименование Параметр Значение

    Автономные измеренияУниверсальный вольтметр (с датчиком температуры),
    одновременное измерение напряжения переменного и постоянного тока

    диапазон измеряемых параметров, В 0 ÷ 100
    точность, В 1,0
    Переходное влияние диапазон измеряемых параметров, дБ 0 ÷ -80
    точность, дБ 0,5
    частоты, Гц 800,1000,1020,1200
    точность, % 0,5
    выходной уровень, дБм -10, -5, 0, +3
    Рабочее затухание диапазон измеряемых параметров, дБ 0 ÷ -60
    точность, дБ 0,2
    частоты, Гц 800,1000,1020,1200
    точность, % 0,5
    выходной уровень, дБм -10, -5, 0, +3
    Амплитудно-частотная характеристика диапазон измеряемых параметров, дБ 0 ÷ -80
    точность, дБ 0,5
    Псофометрический и невзвешенный шум диапазон измеряемых параметров, дБ 0 ÷ -80
    точность, дБ 1,0
    Измерения в паре (приемник)
    Измеритель уровня
    диапазон измеряемых параметров, дБ 0 ÷ -100
    точность, дБ 0,2
    Спектр сигнала (АЧХ) диапазон измеряемых параметров, дБ 0 ÷ -100
    точность, дБ 0,2
    Псофометрический и невзвешенный шум диапазон измеряемых параметров, дБ 0 ÷ -80
    точность, дБ 1,0

    Измерения в паре (генератор)
    Одночастотный сигнал

    выходной уровень, дБм -10, -5, 0, +3
    искажения не более 0,5 %
    Многочастотный сигнал выходной уровень, дБм -10, -5, 0, +3
  • Комплект поставки ТЧ-ПРО

    Наименование Количество
    Прибор 1
    Набор проводов 1
    Аккумуляторы 4
    Техническое описание 1
  • Файлы для ТЧ-ПРО

Файлы для ТЧ-ПРО
