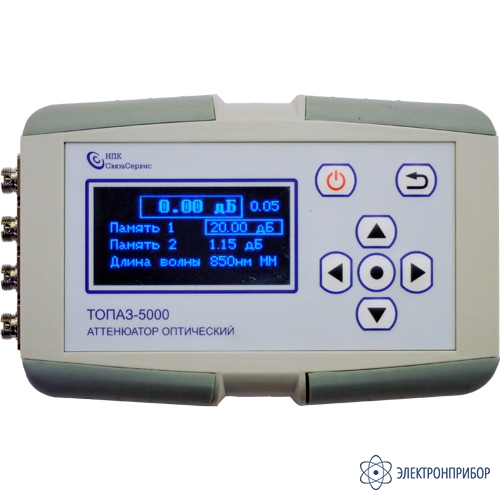

ТОПАЗ-5000 — оптический аттенюатор

Код товара: 59870
  • 79551-20
    3 варианта исполнения

    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      79551-20 до 06.11.2025

    Описание оптического аттенюатора ТОПАЗ-5000:

    Аттенюаторы оптические серии ТОПАЗ-5000 предназначены для внесения переменного затухания в волоконно-оптический тракт. Применяются при калибровке и проверке измерительной техники, тестировании приемного и передающего оборудования оптоволоконных линий связи.

    Величина вносимого затухания аттенюатора может быть установлена вручную, с кнопочной панели или дистанционно с компьютера. Наличие энергонезависимой памяти на фиксированные значения затухания (по два для каждой длины волны калибровки) упрощает процесс контроля параметров оборудования оптоволоконных линий связи.

    Прибор имеет компактные размеры, большое время работы от встроенной аккумуляторной батареи и простой интерфейс управления. Наличие интерфейса USB позволяет применять аттенюатор в автоматизированных измерительных и управляющих системах.

    Выпускается несколько модификаций аттенюаторов оптических серии ТОПАЗ-5000, отличающихся своими техническими характеристиками.

  • Технические характеристики оптического аттенюатора ТОПАЗ-5000 в зависимости от варианта исполнения:

    Модификация Тип волокна, диапазон устанавливаемых затуханий Длины волн калибровки
    ТОПАЗ-5000-1 Многомодовое волокно, 0-40 дБ 850 нм;
    1300 нм
    ТОПАЗ-5000-2 Одномодовое волокно, 0-80 дБ 1310 нм;
    1550 нм
    ТОПАЗ-5000-3 Многомодовое 0-40 дБ и одномодовое волокно, 0-80 дБ 850 м;
    1300 нм;
    1310 нм;
    1550 м

    Основные технические характеристики оптического аттенюатора ТОПАЗ-5000:

    Параметр Значение
    Тип волокна SM 9/125 мкм
    MM 50/125 мкм
    Длина волны калибровки, нм SM 1310, 1550
    MM 850, 1300
    Вносимые начальные потери, не более, дБ SM 2,0
    MM 6,0
    Диапазон установкки затухания, дБ SM От 0 до 80
    MM От 0 до 40
    Разрешение, дБ SM Не более 0,05
    MM Не более 0,05
    Предел основной погрешности установки затухания на длине волны калибровки, не более, дБ SM ±0.5
    MM ±2.0
    Питание Встроенная Li-on аккумуляторная батарея, внешний блок питания 220 В, USB (B-mini)
    Время работы от встроенной батареи, час Не менее 20
    Габаритные размеры, мм 90 x 160 x 35
    Вес, не более, кг 0,6

  • Комплект поставки ТОПАЗ-5000

    № Наименование Количество
    1 Оптический аттенюатор ТОПАЗ-5000 в соответствующей модификации 1
    2 Кабель USB 1
    3 Комплект патч-кордов 1
    4 Диск с программным обеспечением 1
    5 Футляр-сумка 1
    6 Руководство по эксплуатации 1
