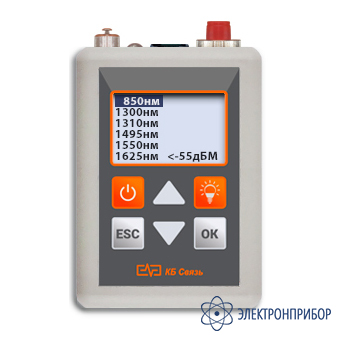

Фотон-4 — тестер универсальный (измеритель оптической мощности + дефектоскоп визуальный оптический + LAN-тестер + фонарик освещения + генератор 1кГц)
Код товара: 52307-
-
Гарантия
2 года
-
Реестр промышленной продукции РФ
466\4\2023
-
Артикул
5800 7.05
Назначение тестера универсального (измеритель оптической мощности + дефектоскоп визуальный оптический + LAN-тестер + фонарик освещения + генератор 1кГц) Фотон-4:
- измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях;
- идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом;
- определение технического состояния и схемы разводки медного кабеля типов UTP, FTP (правильность обжимки проводов);
- определение в кабелях FTP, UTP характера неисправности (КЗ, Обрыв) и расстояния до повреждения по каждой жиле;
- встроенный генератор 1кГц для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит);
- встроенный светодиодный фонарь для локального освещения места проведения работ.
Назначение тестера универсального (измеритель оптической мощности + дефектоскоп визуальный оптический + LAN-тестер + фонарик освещения + генератор 1кГц) Фотон-4:
Измеритель оптической мощности:
- длина волны: 850/1300/1310/1490/1550/1625 нм;
- диапазон мощности входного сигнала: +5 ... -55 дБм;
- погрешность: ±0,3дБ;
- тип разъема: универсальный со сменными насадками SC, FC, ST.
Визуальный дефектоскоп:
- длинна волны: 650 нм;
- выходная мощность: 10 МВт;
- рабочее расстояние: до 10 км;
- тип разъема: универсальный разъем 2,5 мм FC/UPC;
- режим работы: непрерывный CW и импульсный 2 Гц.
LAN-тестер:
- определение расстояния до обрыва в кабелях FTP, UTP по каждой жиле до 350 м;
- входы LAN разъемов защищены от избыточных токов и напряжений в жилах тестируемого кабеля.
-
-
Технические характеристики тестера универсального (измеритель оптической мощности + дефектоскоп визуальный оптический + LAN-тестер + фонарик освещения + генератор 1кГц) Фотон-4:
Параметр Значение Измеритель оптической мощности Длина волны 850/1300/1310/1490/1550/1625 нм Диапазон мощности входного сигнала +5 ... -55 дБм Погрешность ±0,3 дБ Тип разъема универсальный со сменными насадками SC, FC, ST Визуальный дефектоскоп Длинна волны 650 нм Выходная мощность 10 МВт Рабочее расстояние до 10 км Тип разъема универсальный разъем 2,5 мм FC/UPC Режим работы непрерывный CW и импульсный 2 Гц LAN-тестер Определение расстояния до обрыва в кабелях FTP, UTP по каждой жиле до 350 м Входы LAN разъемов защищены от избыточных токов и напряжений в жилах тестируемого кабеля Общие характеристики Питание от Ni-MH аккумуляторных батарей типа «АА» - 2 штуки, или от сети переменного тока 220В через комплектный сетевой адаптер Индикатор графический 128x64 с подсветкой Габариты 105х70х25 мм Вес 0,2 кг (с аккумуляторами) -
Комплект поставки Фотон-4
№ Наименование Количество 1 Тестер универсальный Фотон-4 1 2 Комплект шнуров 1 3 Сетевой адаптер/зарядное устройство AC/DC 220/5В, 2А (USB) 1 4 "Оконечник" 1 5 Аккумуляторные батареи типа "АА" (установлены) 2 6 Комплект съемных насадок (SC, FC, ST) 1 7 Руководство пользователя 1 -
