АТ-Е1 — анализатор потока Е1

Код товара: 32782
  • Назначение анализатора потока Е1 АТ-Е1

    Анализатор потока Е1 AT-E1 выполняет полный спектр измерений на цифровых потоках Е1, в том числе:

    • Счет числа ошибок, вычисление коэффициентов ошибок
    • Обнаружение и индикацию аварийных состояний
    • Функции прослушивания и вставки речевого сигнала в произвольный канальный интервал
    • Измерение и генерацию фазового дрожания (джиттера)
    • Измерения параметров в соответствии с нормами приказа Минсвязи РФ от 10.08.96 №92

    Особенности анализатора потока Е1 АТ-Е1

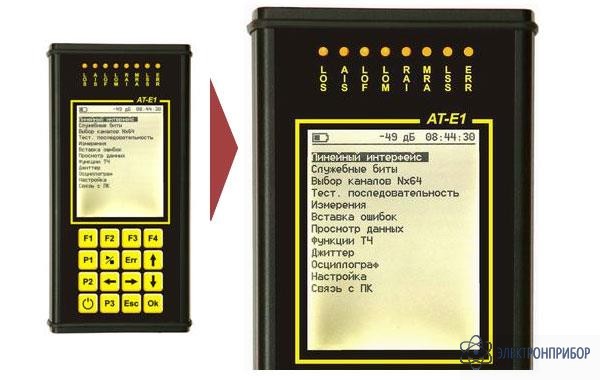

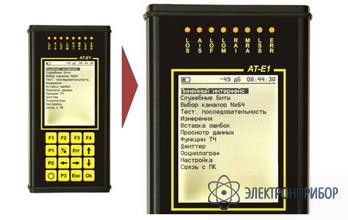

    • Большой экран 320 x 240 с яркой подсветкой (диагональ 10 см)
    • связь с компьютером через интерфейс USB
    • ударопрочный влагостойкий алюминиевый корпус
  • Технические характеристики анализатора потока Е1 АТ-Е1

    Параметр Значение
    Передатчик
    Выходное сопротивление 120 Ом
    Форма выходного сигнала в соответствии со спецификацией G.703
    Источники синхросигнала внутренний, восстановленный, внешний
    Частота внутреннего генератора 2048000 +6 Гц
    Функция смещения частоты +6000 Гц с шагом 1 Гц
    Генерируемые тестовые последовательности ПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23); все 1, все 0, пользовательская, инверсия
    Структура потока неструктурированный, ИКМ-31, ИКМ-30
    Вставка ошибок кодовые, битовые, FAS, MFAS, CRC, E-bit
    Имитация аварий и состояний LOS, AIS, LOF, LOM, RAI, MRAI, LSS
    Программируемый коэффициент ошибок 1 ошибка в секунду,1*10N (N= -1, -2, -3, -4, -5, -6)
    Генерация джиттера
    Вид модуляции гармонический
    Диапазон амплитуд 0 .. 10 ТИ
    1 ТИ = 488 нс
    Приёмник
    Входное сопротивление 120 Ом
    >4 кОм
    Входное усиление, Дб 0, 6, 12, 24, 30, 36, 43
    Диапазон частоты входного сигнала 2048000 + 6000 Гц
    Анализируемые тестовые последовательности ПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23); все 1, все 0, пользовательская, инверсия
    Структура потока неструктурированный, ИКМ-31, ИКМ-30
    Обнаружение ошибок кодовые, битовые, FAS, MFAS, CRC, E-bit
    Обнаружение аварий и состояний LOS, AIS, LOF, LOM, RAI, MRAI, LSS
    Диапазон контролируемых значений коэффициента ошибок От 10-1 до 10-10
    Диапазон счета числа текущих ошибок От 0 до 999999999
    Измерение джиттера
    Диапазон измерения в интервале частот джиттера: 20 Гц - 900 Гц 10 ТИ
    900 Гц - 18 кГц 9/Fj ТИ
    18 кГц - 50 кГц 0.5 ТИ
    50 кГц - 100 кГц 0.4 ТИ
    Погрешность измерения
    На частоте 1 кГц + 0.02 ТИ + 0.05*A
    На других частотах в диапазоне: 20 Гц - 100 кГц + 0.02 ТИ + 0.07*A

    1 ТИ = 488 нс, A - значение измеряемой величины в ТИ, Fj - частота джиттера в кГц.
