ТОПАЗ4002, ТОПАЗ 4002

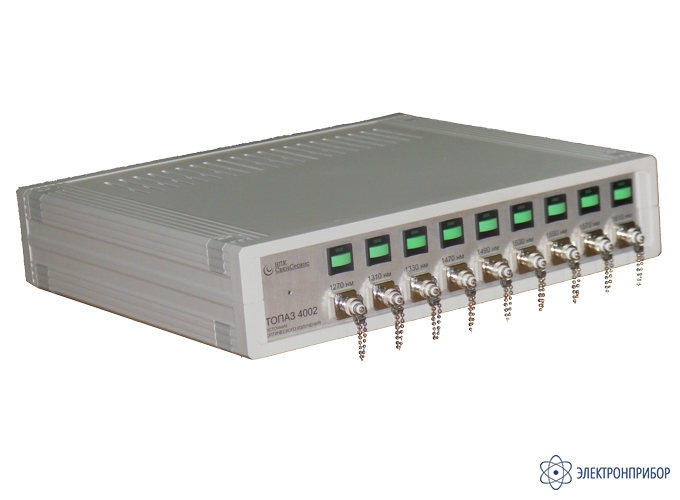

ТОПАЗ-4002 — 9-канальный источник оптического излучения
Код товара: 55417-
Назначение 9-канального источника оптического излучения ТОПАЗ-4002:
Источник оптического излучения ТОПАЗ-4002, предназначен для тестирования CWDM систем и отдельных их элементов. Он может применяться как в процессе производства CWDM-компонентов, так и при строительстве и эксплуатации оптоволоконных линий, использующих технологию уплотнения CWDM. Небольшие размеры и вес прибора, позволяют использовать его непосредственно на объектах связи.
Благодаря стабилизации уровня выходной мощности излучения, прибор может также использоваться при калибровке и поверке измерителей оптической мощности и анализаторов CWDM каналов.
В комплекте с анализатором CWDM каналов ТОПАЗ-8021N источник ТОПАЗ-4002 позволяет выполнить проверку величины затухания оптического сигнала в оптоволоконной линии на 9 длинах волн из ряда CWDM.
Значения длин волн излучения лазеров источника выбираются при заказе прибора из диапазона 1270 – 1610 нм (в соответствии с рекомендацией ITU-T G-694.2). Таким образом два прибора с не перекрывающимися наборами длин волн обеспечивают возможность тестирования на всех 18 длинах волн CWDM.
-
-
Технические характеристики 9-канального источника оптического излучения ТОПАЗ-4002:
Параметр Значение Тип лазерного излучателя DFB Число излучателей 9 Излучаемые длины волн, нм Из ряда 1270 … 1610 (ITU G-694.2) Отклонение длины волны от номинала, не более, нм ±3 Ширина спектра излучения, нм <=1 Уровень оптической мощности, дБм >-4,0 (типовое – 0 дБм) Относительная нестабильность за 15 мин, дБ ±0,15 Относительная нестабильность за 4 часа, дБ ±0,25 Питание прибора DC - 5В, 0.5А; AC - 220В (с внешним адаптером) Габариты, мм 290х200х60 Масса не более, кг 2 -
Комплект поставки ТОПАЗ-4002
№ Наименование Количество 1 9-канальный источник оптического излучения ТОПАЗ-4002 1 2 Блок питания 5В 1
