AnCom TDA-5/33131 — многоканальный анализатор
Код товара: 30113-
-
Гарантия
36 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
16233-02 до 01.02.2028
-
Производитель
Сертификаты
Назначение многоканального анализатора AnCom TDA-5/33131:

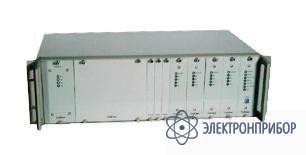

Анализатор AnCom TDA-5/33131 выполнен в корпусе типа 3HE84TE266T (482 х 311 х 140 мм), соответствующем рекомендации МЭК 297 (19’’ конструктивы, Евромеханика). Анализатор AnCom TDA-5/33131 имеет модульную архитектуру и ориентирован на установку в аппаратном зале в стандартные приборные шкафы. Корпус конструктивно объединяет модули: измерителя-генератора, коммутатора и блока питания.
В анализатор AnCom TDA-5/33131 могут быть установлены до 9-ти модулей коммутации. Каждый модуль коммутации позволяет подключаться «в разрыв канала» или «параллельно высокоомно», в двухпроводном (32 канала) или четырехпроводном (16 каналов) режимах.
-
-
Технические характеристики многоканального анализатора AnCom TDA-5/33131:
Характеристики формируемых измерительных сигналов:
Параметр Значение Выходное сопротивление генератора 600±18 Ом Затухание асимметрии выхода генератора Не менее 43 дБ Гармонический сигнал Частота 300…3400 Гц; шаг 0,1 Гц; погрешность задания частоты ±0,01%
Уровень -40…10 дБм; шаг 0,1 дБ; погрешность задания уровня ±0,2 дБ
Коэффициент гармоник не более 0,05%Псевдослучайный сигнал для измерения сопровождающих помех (O.131) Полоса частот 350…550 Гц
Уровень -40…0 дБм; шаг 0,1 дБ; погрешность задания уровня ±0,5 дБМногочастотный сигнал для измерения частотных характеристик канала – МЧС Состав частот 100, 200, 300,…3800 Гц (доп. 3.7)
Уровень -40…0 дБм; шаг 0,1 дБ; погрешность задания уровня ±0,5 дБЧетырехчастотный сигнал для измерения нелинейных искажений (O.42) Уровень -40…0 дБм; шаг 0,1 дБ; погрешность задания уровня ±0,5 дБ Радиоимпульс для измерения затухания эхо-сигнала Частота заполнения 300…3400 Гц
Уровень -40…0 дБм; шаг 0,1 дБ; погрешность задания уровня ±0,5 дБ
Длительности импульса и паузы 0,01…10 сБлокированное состояние генератора для измерения собственных шумов канала Уровень собственного шума не выше -80 дБм Дополнительный двухчастотный сигнал (O.81) для измерения частотных характеристик канала Уровень -40…0 дБм, шаг 0,1 дБ Характеристики измерителя:
Параметр Значение Согласованное / высокоомное симметричное подключение измерителя 600 ± 12 Ом / более 20 кОм Полоса частот измерителя 25…6000 Гц Измерение уровней сигнала, невзвешенного и псофометрического шума -95…10 дБм (доп. 3.1, О.41, ±[0,2…2] дБ) Измерение соотношения «Сигнал/Шум» (шум квантования)
по псевдослучайному (O.131) и гармоническому (O.132) сигналам0…50 дБ (±[1…2] дБ) Измерение частоты 300…3400 Гц (±0,01%) Измерение изменения частоты 1020 Гц в канале связи -10…10 Гц (±0,1 Гц) Измерение затухания эхо-сигнала до 60 дБ (±1 дБ) Построение эхограммы развертка по задержке эхо до 2500 мс Измерение нелинейных искажений по гармоническому
и четырехчастотному сигналу (O.42)0,1…10% (±10% от измеренного значения) Быстрое измерение частотных
характеристик в диапазоне
100…3800 Гц с использованием
МЧСЗатухание – АЧХ до 35 дБ (±0,2 дБ) Групповое время прохождения – ГВП д до 10 мс (±3%) Соотношение «Сигнал/Шум» до 50 дБ Импеданс до 10000 Ом (±[3…10]%) Электрическая емкость 10…2000 нФ (±5%) Измерение АЧХ и ГВП с использованием двухчастотного
измерительного сигнала (О.81)режим введен в целях совместимости с ранее выпускавшимися анализаторами Измерение затухания паразитной модуляции до 70 дБ (±[0.4…1] дБ) Измерение уровней селективных помех до минус 99 дБм (±[0.2…2] дБ) Измерение размаха дрожания фазы до 45 угловых градусов (O.91, ±5%) Измерение размаха дрожания амплитуды до 70% (±5%) Анализ случайных событий счет импульсных помех (O.71),
счет перерывов связи (O.62),
счет скачков амплитуды и фазы (O.95) -
Комплект поставки AnCom TDA-5/33131
№ Наименование Количество 1. Многоканальный анализатор AnCom TDA-5/33131 1 -
