Порт-4 — тестер универсальный (Ethernet-тестер + LAN-тестер + TDR + PoE-тестер + LED фонарь + генератор 1кГц)

Код товара: 85551

    • Гарантия

      2 года

    • Реестр промышленной продукции РФ

      466\2\2023

    • Артикул

      5800 8.15

    Назначение и основные функции тестера универсального (Ethernet-тестер + LAN-тестер + TDR + PoE-тестер + LED фонарь + генератор 1кГц) Порт-4:

    • определение характера неисправностей и расстояния до места повреждения в телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии;
    • диагностика компонентов глобальных и локальных вычисли­тельных сетей на физическом и сетевом уровнях;
    • определение технического состояния и схемы разводки медного кабеля типов UTP, FTP;
    • определение наличия и параметров дистанционного питания (PoE) в локальной сети.

    Особенности тестера универсального (Ethernet-тестер + LAN-тестер + TDR + PoE-тестер + LED фонарь + генератор 1кГц) Порт-4:

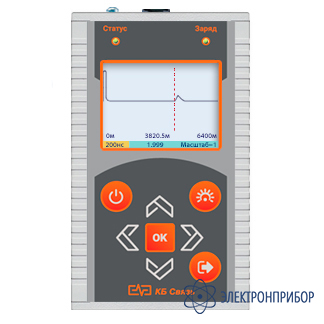

    Рефлектометр

    • диапазон измеряемых расстояний минимальный: от 0 до 80 м;
    • диапазон измеряемых расстояний максимальный: до 7 км;
    • длительность зондирующего импульса: от 7 нс до 20 мкс;
    • амплитуда зондирующего импульса: 5 В;
    • максимальное разрешение: 0,25 м;
    • установка коэффициента укорочения с шагом: 0,001;
    • растяжка: возможность растяжки любого участка диапазона до минимального шага.

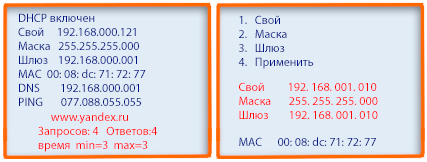

    Ethernet-тестер

    • Определение активного оборудования.
    • PING-тест:
      • Опрос хоста (узла) по IP адресу, так и по имени сервера.
      • Опрос хоста (узла) по имени сервера.
      • Режим быстрого старта по сохраненным пользователем адресам.
      • Режим однократного запуска 4-х пакетов.
      • Режим циклического запуска с выводом графика зависимости скорости прохождения пакетов от выбранного пользователем времени. Пользователь может настраивать вывод графика как по продолжительности до 100 сек (ось Х) после чего пойдет обновление графика, так и по амплитуде (скорость возврата пакета ось Y) т.е. делать масштабирование для лучшего восприятия.

    • DHCP-тест: поиск DHCP сервера в локальных сетях.

    LAN-тестер

    • определение правильности обжимки проводов (карта проводов);
    • определение повреждений в кабеле:
      • обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300 м;
      • короткое замыкание между жилами;
      • перепутанные жилы в паре (reversed pair);
      • перепутанные жилы разных пар (crossed wires);
      • расщепленная пара (split pair).

    • идентификация типа соединения: 10/100/1000 Base T;
    • генерация тонального сигнала для сортировки жил и идентификации порта кросса контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально);
    • входы LAN-разъемов защищены от избыточных токов и напряжений.

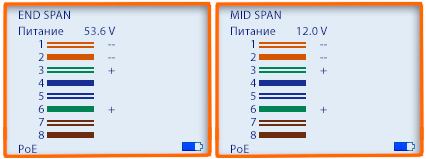

    PoE-тестер

    • определение уровня напряжения и полярности дистанционного питания (PoE) на проводах LAN-кабеля;
    • определение типа устройства, подающего питание: End-Span / Mid-Span.

  • Технические характеристики тестера универсального (Ethernet-тестер + LAN-тестер + TDR + PoE-тестер + LED фонарь + генератор 1кГц) Порт-4:

    Параметр Значение
    Рефлектометр
    Диапазон измеряемых расстояний минимальный от 0 до 80 м
    Диапазон измеряемых расстояний максимальный до 7 км
    Длительность зондирующего импульса от 7 нс до 20 мкс
    Амплитуда зондирующего импульса 5 В
    Максимальное разрешение 0,25 м
    Установка коэффициента укорочения с шагом 0,001
    Растяжка возможность растяжки любого участка диапазона до минимального шага
    Ethernet-тестер
    Определение активного оборудования есть
    PING-тест опрос хоста (узла) по IP адресу, так и по имени сервера;
    опрос хоста (узла) по имени сервера;
    режим быстрого старта по сохраненным пользователем адресам;
    режим однократного запуска 4-х пакетов;
    режим циклического запуска с выводом графика зависимости скорости прохождения пакетов от выбранного пользователем времени
    DHCP-тест поиск DHCP сервера в локальных сетях
    LAN-тестер
    Определение правильности обжимки проводов (карта проводов) есть
    Определение повреждений в кабеле обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300 м;
    короткое замыкание между жилами;
    перепутанные жилы в паре (reversed pair);
    перепутанные жилы разных пар (crossed wires);
    расщепленная пара (split pair)
    Идентификация типа соединения 10/100/1000 Base T
    Генерация тонального сигнала для сортировки жил и идентификации порта кросса контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально)
    Входы LAN разъемов защищены от избыточных токов и напряжений
    PoE-тестер
    Определение уровня напряжения и полярности дистанционного питания (PoE) на проводах LAN-кабеля есть
    Определение типа устройства, подающего питание End-Span / Mid-Span
    Общие характеристики
    Питание от Ni-MH аккумуляторных батарей типа «АА» (пальчиковые) - 4 штуки или от сети переменного тока 220 В через комплектный сетевой адаптер
    Индикатор дисплей цветной, графический, с подсветкой, разрешение 240 x 320
    Встроенный генератор 1кГц  для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит)
    Встроенный светодиодный фонарь для локального освещения
    Авто выключение при бездействии (настраивается пользователем) 1 до 20 мин
    Габариты 158 х 95 х 36 мм
    Вес не более 0,5 кг

  • Комплект поставки Порт-4

    № Наименование Количество
    1 Тестер универсальный Порт-4 1
    2 Комплект проводов 1
    3 Сетевой адаптер/зарядное устройство AC/DC 220/5В, 2А (USB) 1
    4 Оконечник 1
    5 Аккумуляторная батарея типа АА (установлены) 4
    6 Руководство по эксплуатации 1
