AQ-1100, AQ 1100

Приборы для измерения параметров кабелей связи

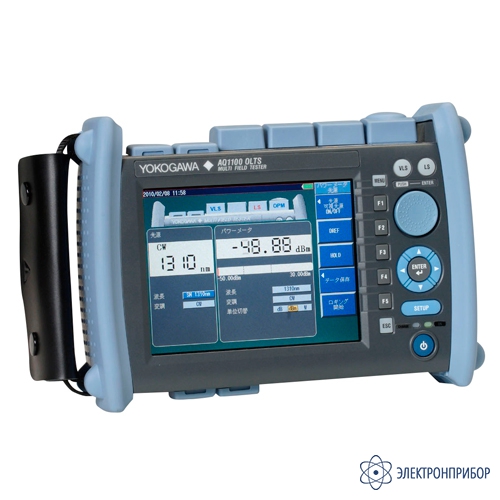

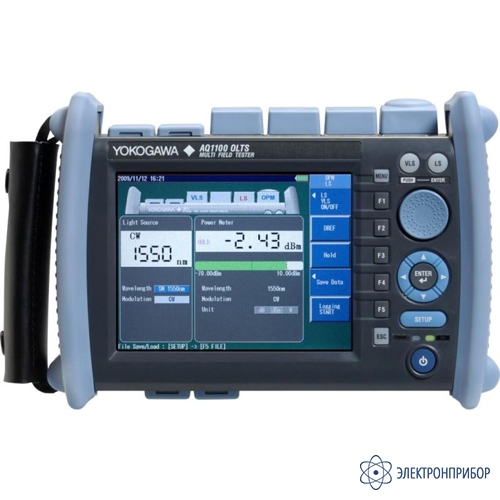

AQ1100 — тестер оптический

Код товара: 63677
  • 7 вариантов исполнения

    • Гарантия

      12 месяцев

    • Производитель

      Yokogawa

    Назначение тестера оптического AQ1100:

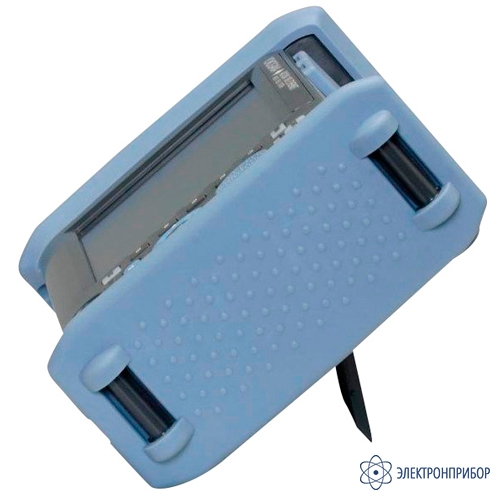

    Тестер оптический Yokogawa AQ1100 предназначен для измерения потерь в оптоволоконных линиях связи. Для производства тестера AQ1100 используется корпус того же размера, что и для рефлектометра Yokogawa AQ1200. Поэтому тестер имеет высокую степень защиты для работы в полевых условиях и большой ЖК-экран для удобства пользователя.

    Описание тестера оптического AQ1100:

    Тестер может быть укомплектован одним из трех видов измерителей мощности: стандартным, высокой мощности и PON-измерителем; источником видимого излучения; видеощупом для проверки чистоты и качества разъемов.

    Два тестера AQ1100 могут работать в паре как ведомый и ведущий. Это очень удобно при большом количестве измерений, особенно в случае использования функции тестирования многоволоконного кабеля.

    Тестер оптический AQ1100 поставляется в семи модификациях:
    - AQ1100A-HR-F-SPM-UFC/SB;
    - AQ1100A-HR-F-HPM-UFC/SB;
    - AQ1100A-HR-F-PPM-UFC/SB;
    - AQ1100В-HR-F-SPM-UFC/SB;
    - AQ1100B-HR-F-HPM-UFC/SB;
    - AQ1100D-HR-F-SPM-UFC/SB;
    - AQ1100D-HR-F-HPM-UFC/SB.

    Особенности тестера оптического AQ1100:

    • Множество измерительных и контрольных функций в одном приборе;
    • Готовность к работе в полевых условиях;
    • Измерения многоволоконного кабеля;
    • Автоматическое управление вторым тестером при работе приборов в паре.

  • Технические характеристики тестера оптического AQ1100:

    Параметр AQ1100A AQ1100B AQ1100D
    Источник излучения Длины волн 1310/1550 ± 25 нм 1310/1550/1625 ± 25 нм SM: 1310/1550 ± 25 нм
    GI: 850/1300 ± 30 нм
    Тип источника излучения Лазерный диод SM: лазерный диод
    GI: светодиод
    Спектральная ширина излучения лазерного диода (нм) < 5/ < 10 < 5/ < 10/ < 10 < 5/< 10
    Спектральная ширина излучения светодиода (нм) (по полувысоте) - - Типичное 40/140
    Уровень выходной оптической мощности - 3 ± 1 дБм SM: - 3 ± 1 дБм
    GI: 20 ± 1 дБм
    Стабильность уровня ± 0,05 дБ SM: ± 0,05 дБ
    GI: ± 0.1 дБ
    Тип модуляции Непрерывное излучение CW, модулированное излучение CHOP (270 Гц/1 кГц/2 кГц)
    Применимое волокно SM (ITU-T G.652) SM (ITU-T G.652);
    GI (50/125 мкм)

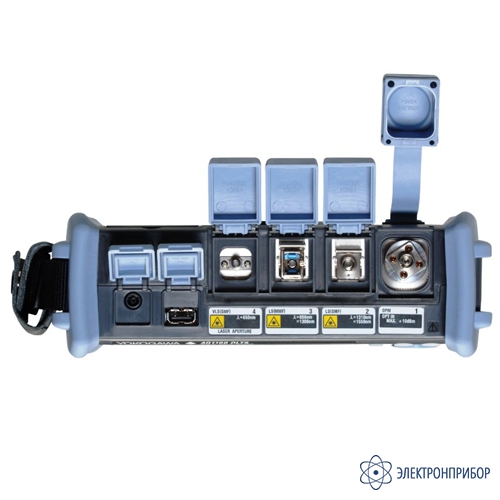

    Оптический разъем FC (опционально SC, LC, ST, SC/APC) FC (опционально SC, LC, ST)
    Лазерная безопасность Класс 1
    Встраиваемый измеритель оптической мощности Модель Стандартный (SPM) Высокой мощности (HPM) PON (PPM, только AQ1100A)
    Выбор длины волны Простой режим: 850/1300/1310/1490/1550/1625/1650 нм
    Детальный режим: 850 ... 1650 нм, шаг 1 нм
    CWDM-режим: 1270 ... 1610 нм, шаг 20 нм    		 1310/1490/1550 нм (1490 и 1550 нм могут измеряться отдельно)
    Диапазон мощности + 10 ... - 70 дБм (непрерывное излучение)
    + 7 ... - 70 дБм (модулированное)    		 + 27 ... - 50 дБм (непрерывное излучение)
    + 24 -50 дБм (модулированное)    		 + 27 ... - 50 дБм: 1550 нм
    + 10 ... - 70 дБм: 1310/1490 нм
    Уровень шумов 0.5 нВт (-63 дБм, 1310 нм) 50 нВт (-43 дБм, 1310 нм) 0.5 нВт (-63 дБм, 1310 нм);
    50 нВт (-43 дБм, 1550 нм)
    Точность при стандартных условиях ± 5% ± 5% ± 0.5 дБ (10%)
    Разрешение считывания 0.01
    Единицы измерения Абсолютные: дБм, мВт, мкВт, нВт; относительные: дБ
    Тип модуляции Непрерывное излучение CW, импульсное излучение CHOP (270 Гц, 1кГц, 2 кГц) Непрерывное излучение CW
    Функция усреднения Усреднение по 1, 10, 50 и 100 измерениям
    Функция измерений с интервалом Интервалы измерений: 500 мс, 1 с, 2 с, 10 с Подсчет измерений: 10 до 1000
    Источник видимого излучения (VLS) Оптический разъем Универсальный 2.5 мм
    Длина волны и уровень оптической мощности 650 нм ± 20 нм, – 3 дБм и больше
    Тип модуляции 2кГц
    Класс лазера Класс 3R

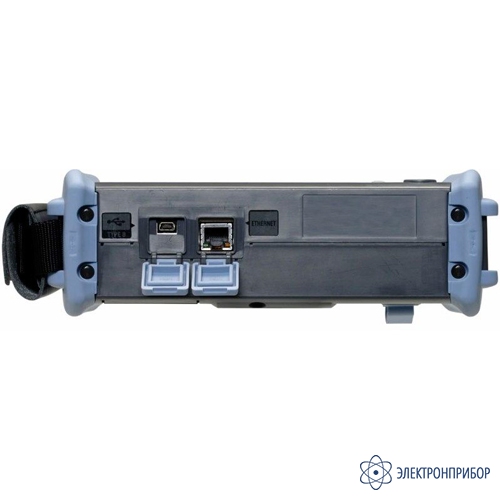

    LAN интерфейс (LAN) 10BASE-T/100BASE-TX
    RJ коннектор    		 Ping тест, удаленное управление с компьютера

  • Комплект поставки AQ1100

    № Наименование Количество
    1 Тестер оптический AQ1100 в соответствующей модификации 1
    2 Универсальный оптический адаптер FC (сменный) 1
    3 Ремень для переноски рефлектометра 1
    4 Боковой ремешок-ручка 1
    5 Аккумуляторная батарея 739882 1
    6 Сетевой адаптер с сетевым шнуром 739871-F 1
    7 USB flash-карта памяти 4 ГБ 1
    8 Мягкий кейс для переноски 1
    9 Руководство пользователя на английском языке (CD) 1
    10 Руководство пользователя на русском языке 1

  • Модификации AQ1100
