МАГ-05 комплект малогабаритного автономного генератора
Код товара: 50000-
-
Производитель
Назначение комплекта малогабаритного автономного генератора МАГ-05:
Комплекты автономного генератора МАГ-05 применяются для трассировки и определения глубины залегания неметаллических трубопроводов, ливневых каналов на глубине до 5 метров совместно с трассопоисковыми приемниками, имеющими функцию «Зонд» с рабочей частотой 512 Гц.
Особенности использования комплекта малогабаритного автономного генератора МАГ-05:

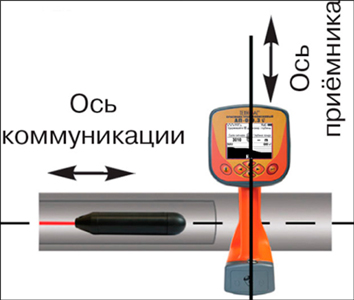

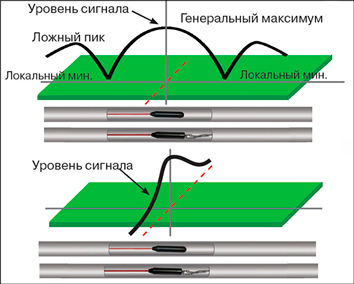

Малогабаритный автономный генератор МАГ-05 помещают на проблемный участок магистрали с помощью троса проталкивающего устройства. Генератор излучает электромагнитное поле. При перемещении приемника на поверхности земли (при положении оси приёмника перпендикулярно оси коммуникации) вдоль оси коммуникации в приемной катушке индуцируется сигнал с явно выраженными двумя локальными минимумами, генеральным максимумом и двумя ложными пиками. При перемещении приемника поперек оси генератора локальные минимумы и ложные пики сигнала отсутствуют.
.jpg)
Для точного определения местонахождения зонда используют положение локальных минимумов и максимума сигнала.
Местоположение зонда определяют по месту с максимальным уровнем сигнала. Глубину залегания зонда приемник измеряет корректно только при его положении в точке над зондом и горизонтальном положении зонда.
Особенности комплекта малогабаритного автономного генератора МАГ-05.2.ХХ:
Комплект автономного генератора МАГ-05.2.ХХ позволяет на участках трубопровода, где есть возможность доступа к каналу с обеих сторон, для обеспечения гарантийного извлечения генератора в случае его застревания или отрыва, применить метод трассировки с использованием вспомогательного троса.
В этом случае применяют следующий порядок работы:
- На проталкивающем устройстве вместо автономного генератора установить деталь пробку;
- С помощью проталкивающего устройства протолкнуть пробку до конца канала;
- Пробку заменить на автономный генератор с аккумулятором и крышкой;
- Прицепить вспомогательный трос к крышке с помощью карабина;
- Произвести трассировку коммуникации, перемещая (вытягивая) автономный генератор при помощи проталкивающего устройства.
В случае застревания автономного генератора в коммуникации или его отрыва от проталкивающего устройства автономный генератор извлекают из канала с помощью вспомогательного троса.
-
-
Технические характеристики комплекта малогабаритного автономного генератора МАГ-05:
Параметр Значение МАГ-05.1.20 МАГ-05.1.40 МАГ-05.1.80 МАГ-05.1.100 МАГ-05.2.20 МАГ-05.2.40 МАГ-05.2.80 МАГ-05.2.100 Частота генератора 512 Гц Диаметр малогабаритного автономного генератора 40 мм Вес малогабаритного автономного генератора 318 г ± 20 г Время работы генератора не менее 5 ч. Диаметр троса проталкивающего устройства 6 мм Длина троса проталкивающего устройства 20 м 40 м 80 м 100 м 20 м 40 м 80 м 100 м Диаметр вспомогательного троса - 2 мм Длина вспомогательного троса - 30 м 50 м 90 м 110 м -
Комплект поставки МАГ-05
№ Наименование МАГ-05.1.20
МАГ-05.1.40
МАГ-05.1.80
МАГ-05.1.100МАГ-05.2.20
МАГ-05.2.40
МАГ-05.2.80
МАГ-05.2.1001 Малогабаритный автономный генератор МАГ-05 1 1 2 Проталкивающее устройство с тросом длиной 20, 40, 80 или 100 м (в зависимости от исполнения) 1 1 3 Аккумулятор 1 1 4 Зарядное устройство 1 1 5 Вспомогательный трос на держателе LUX длиной 30, 50? 90 или 110 м (в зависимости от исполнения) - 1 6 Пробка - 1 7 Крышка - 1 8 Карабин - 1 -
Совместимость с МАГ-05
-
Успех АГ-309.20К трассоискатель с функцией сохранения координат GPS/Глонасс
Снят с производства
Подобрать аналог
-
Модификации МАГ-05
Подберите модификацию по параметрам
Длина троса проталкивающего устройства, мНаличие вспомогательного троса
