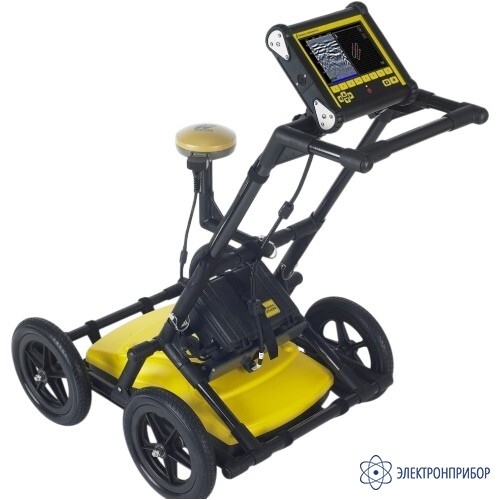

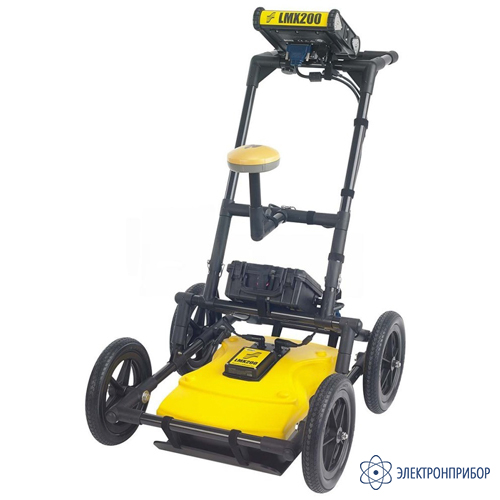

LMX200 — георадар
Код товара: 84883-
-
Гарантия
2 года
-
Производитель
Назначение георадара LMX200:

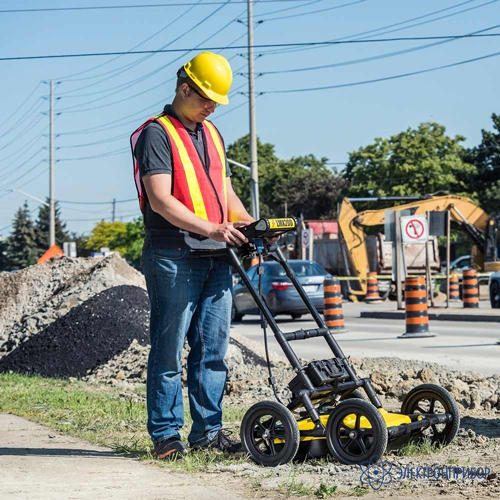

LMX200 - георадар компании предназначен для коммунальных служб, используется для поиска и определения положения подземных инженерных сетей и коммуникаций. Семейство георадаров LMX – простой и доступный способ локализации и маркировки инженерных сетей. Георадар LMX200 точно определяет расположение инженерных сетей, которые нельзя обнаружить с помощью традиционных методов (например, пластиковые трубы или инженерные сети с обрывом трассирующих проводов). Этот георадар активно используется коммунальными службами европейских стран и в Канаде, прекрасно себя зарекомендовал как надёжный и точный инструмент для локации металлических и неметаллических коммуникаций на глубине до 8 метров.
Особенности георадара LMX200:

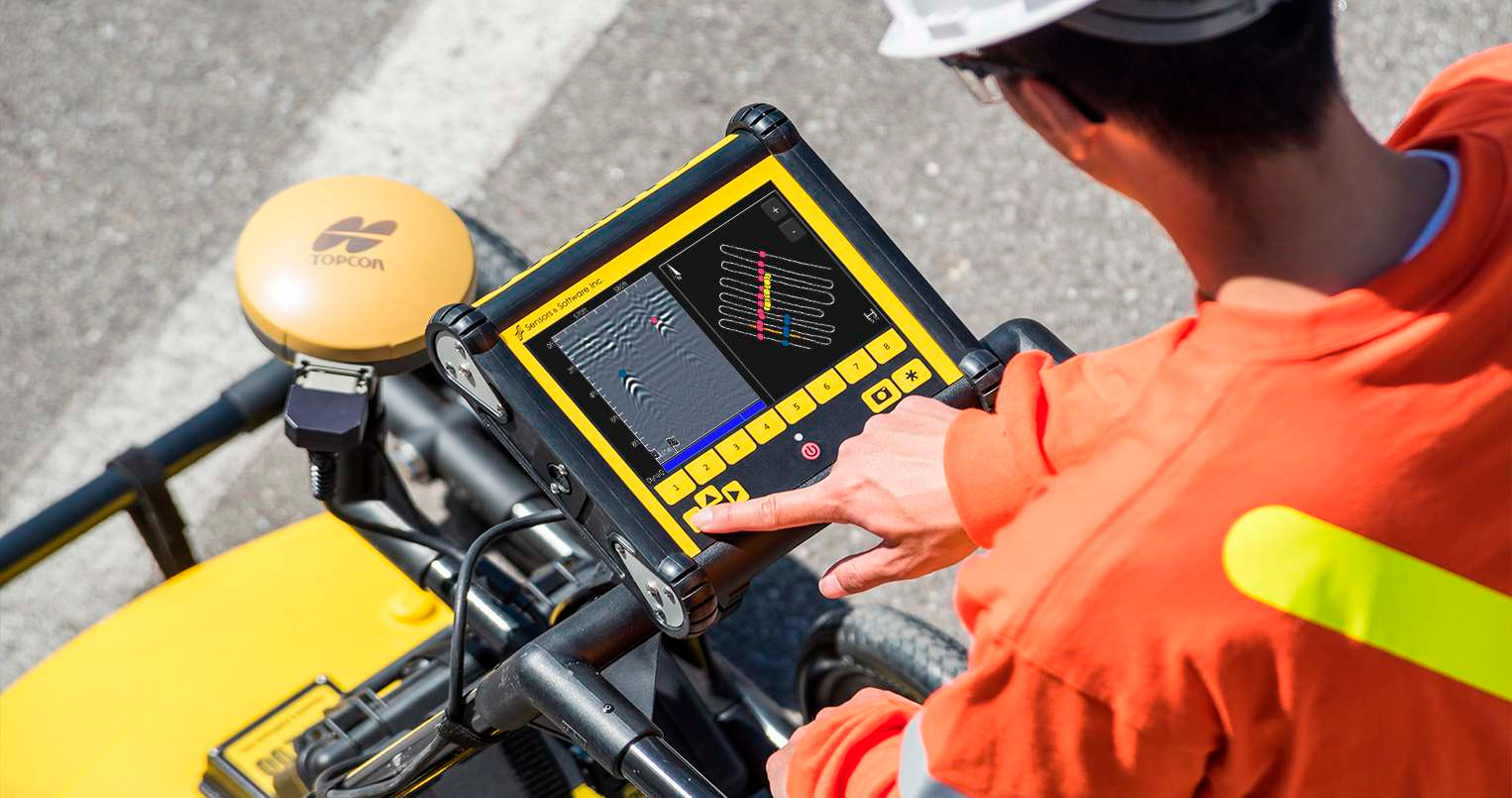

- контрастный дисплей с сенсорным управлением;
- бесплатное обновление ПО системы в течение всего срока службы;
- языки, выбираемые пользователем;
- метрическая и американская стандартная система единиц; - сенсор георадара;
- запатентованная, сверхширокополосная антенна георадара 250 МГц;
- DynaT для улучшения динамического нацеливания;
- лучший баланс глубины проникновения (вплоть до 8 м) и высокого разрешения; - батарея с кислотными гелиевыми элементами;
- большой ресурс (4-6 часов непрерывной работы);
- возможность быстрой замены; - отчёты на объекте;
- мгновенное создание отчетов на объекте; - встроенный GPS-приемник, Wi-Fi, USB;
- встроенный GPS-приемник для гео-привязки данных;
- встроенные возможности беспроводной связи Wi-Fi;
- USB для простой передачи данных; - лёгкая рама тележки из оптоволокна;
- отсутствие металлических деталей, которые будут создавать помехи сигналам георадара;
- прочная, вездеходная тележка с встроенным одометром, легко управляется на любой поверхности.
Описание георадара LMX100:
LMX200 находит подземные коммуникации на глубине до 8 метров:
- металлические и неметаллические коммуникации включая трубы и кабели;
- неметаллические трубы, в том числе трубы из ПВХ и асбестоцемента;
- бетонные ливневые и канализационные сети;
- коммуникации, где нарушена установленная трассировочная проводка;
- подземные резервуары-хранилища и дренажные каналы;
- компоненты локальных систем обработки сточных вод;
- неожиданные препятствия или заглубленные конструкции, такие как старые фундаменты и подвалы, бетонные подушки, которые могут вызвать проблемы при раскопках или строительстве.
Сбор данных стал проще
Все предварительные настройки LMX200 делает за вас, настраивая все параметры сбора данных автоматически, чтобы вы могли быстро приступить к обследованию вашего объекта. Просто нажмите кнопку «Старт» и толкайте тележку.
Цветовое кодирование для интерпретации данных
Классифицируйте ваши цели в реальном масштабе времени путем выбора опции цвета. Предварительные настройки не требуются: одновременное обнаружение мелких и глубоких коммуникаций. Георадары LMX имеют сверхширокополосную (СШП) антенну, позволяющую обнаруживать мелкие и глубокие инженерные коммуникации за один проход.
Легко определить местоположение и глубину залегания коммуникаций
Режим Locate & Mark™ включает в себя резервную функцию, позволяющую точно определять местоположение коммуникаций и отмечать их на местности. Чтобы определить местоположение объекта, просто откатите тележку с георадаром назад по тому же пути, пока красная вертикальная линия не окажется точно над откликом. Вы можете отметить местоположение объекта на поверхности и продолжить сбор данных. Быстрое отображение глубины объекта путем настройки перекрестия для совмещения с целью.
Динамическое усиление цели (DynaT)

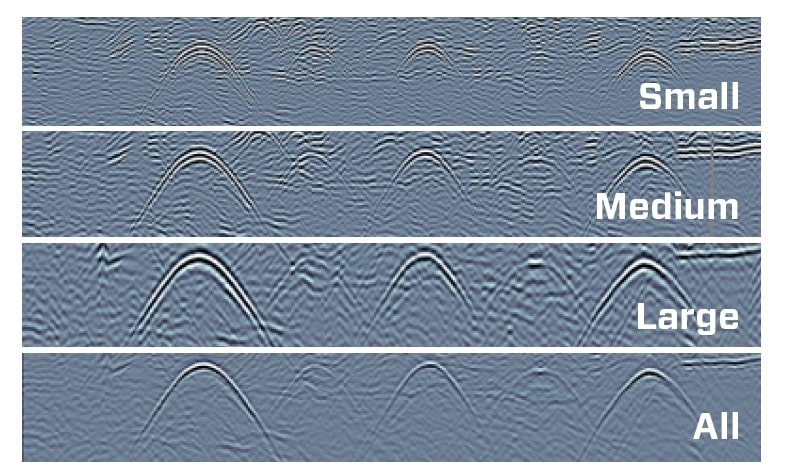

DynaT™ - это запатентованная компанией Sensors & Software функция динамического улучшения целей, которая оптимизирует вид мелких, средних и крупных целей. Эти виды можно переключать для выявления дополнительных особенностей подповерхностного слоя, что позволяет точнее распознать цель в полевых условиях.

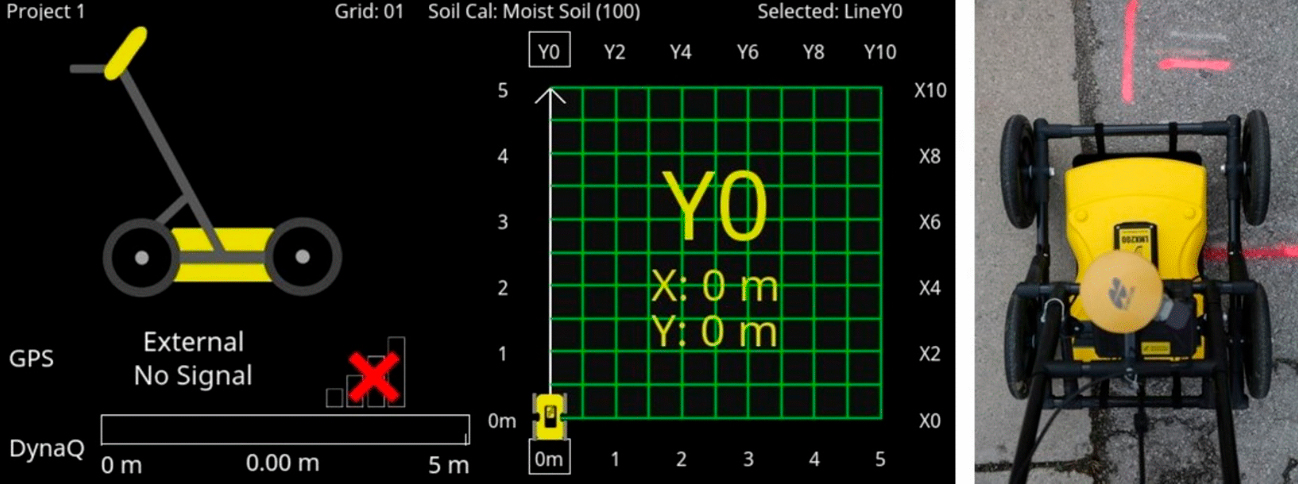

Режим сканирования сетки. Сбор универсальных направленных сеток.

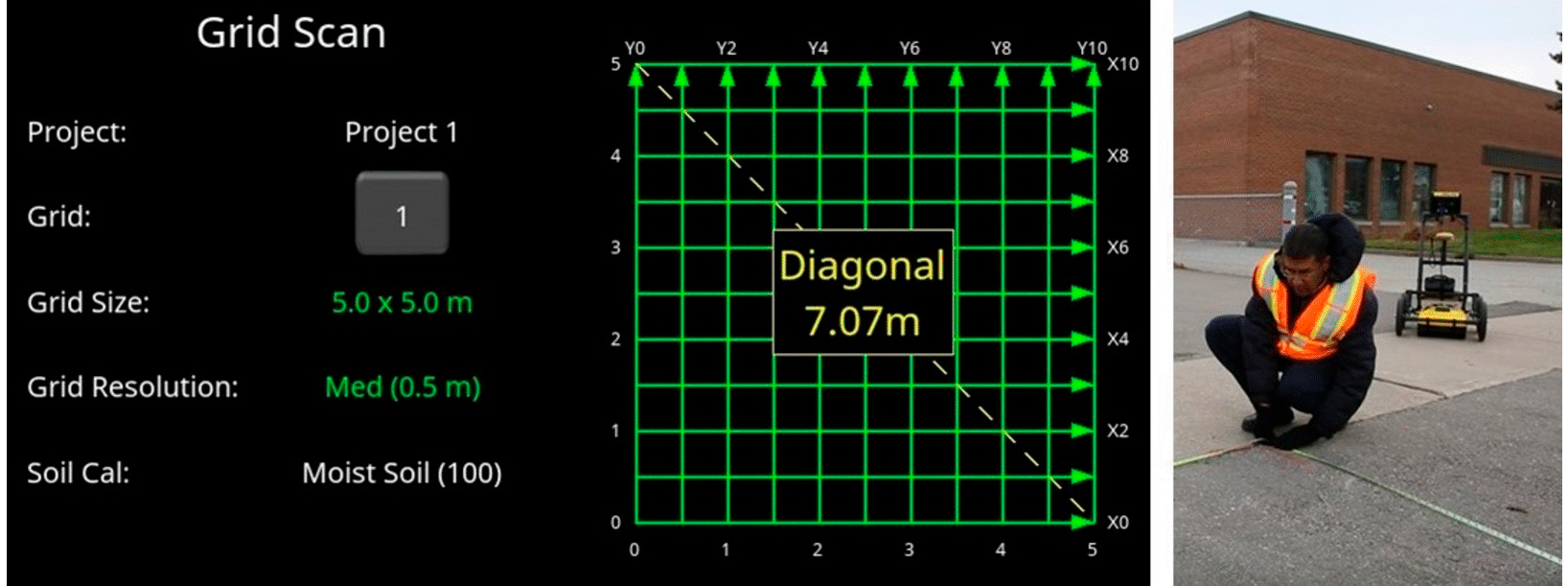

LMX200 направляет вас по настройкам с предварительно выбранными размерами сеток. Выберите один из 4 стандартных размеров сетки. Система проведёт вас через установку и сбор сетки.

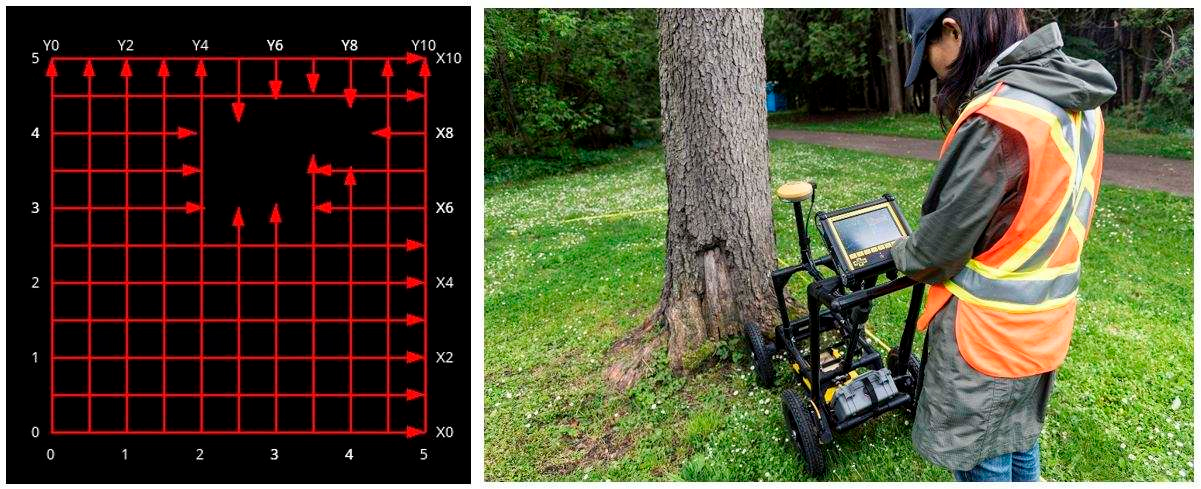

Гибкий сбор линий сетки с добавлением функции обхода препятствий
Система подскажет вам, как собрать сетку вокруг препятствия. Система направляет сбор данных вокруг помехи в вашей сетке. Вы также можете собирать сетки сканирования нестандартной формы, просто заканчивая линии или пропуская их совсем.

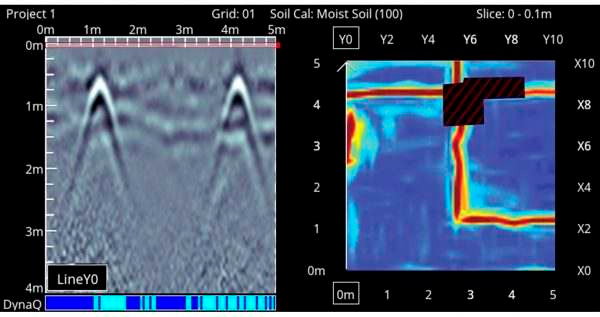

Слои по глубине
Создавайте глубинные срезы из полных и неполных сеток на местности одним нажатием кнопки. Обработайте данные по сетке в глубину слоёв и перемещайтесь вниз по вашим данным для визуализации целей на разных глубинах. На MapView (вид карты), визуализируйте все ваши сетки сразу для всей картинки.
Функции, доступные при включенном GPS
Просмотр LineView и MapView
Раздельное отображение функций объединяет преимущества LineView и MapView на одном экране. На стороне экрана MapView отображаются все собранные георадаром данные и местоположение LMX200 в зоне исследования, а на стороне LineView - данные поперечного сечения, позволяющие быстро увидеть пространственную взаимосвязь между целями и определить, имеет ли серия гипербол линейную ориентацию. Включайте и выключайте несколько слоев для оптимизации просмотра, чтобы создать более полную картину, и делайте снимки экрана для дополнения отчётов.
Разделенный вид в виде карты в реальном масштабе времени во время сбора данных это:
- гарантия полного покрытия объекта путем визуализации траектории вашей съёмки;
- гарантия полного покрытия объекта путем визуализации траектории вашей съёмки;
- просмотр данных для малых целей, которые вы можете пропустить;
- фиксация вашего месторасположения и возврат назад к зонам, представляющим интерес.

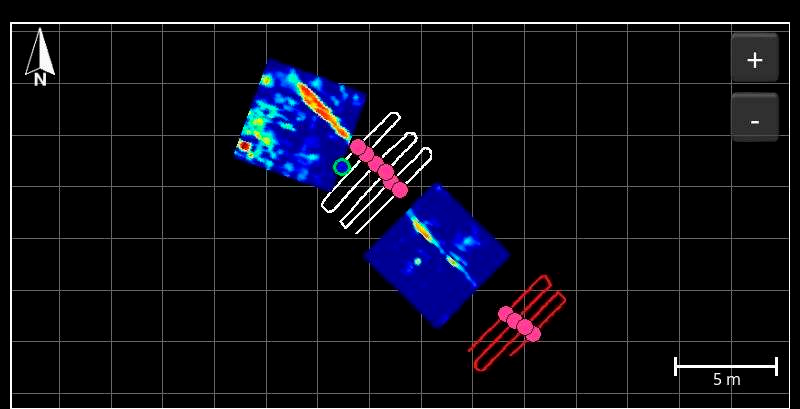

Визуализация всей вашей съёмки в виде карты MapView
Отображение детального вида карты участка с высоты птичьего полёта с траекторией георадарной съёмки, срезами глубин, полевыми интерпретациями, флагами и собранными линиями в MapView.
- Просмотр пути съемки, глубины слоев, интерпретации в поле, флажков и линий.
- Включение и выключение слоев в фокус на интересующих элементах.
Большие возможности экспорта данных

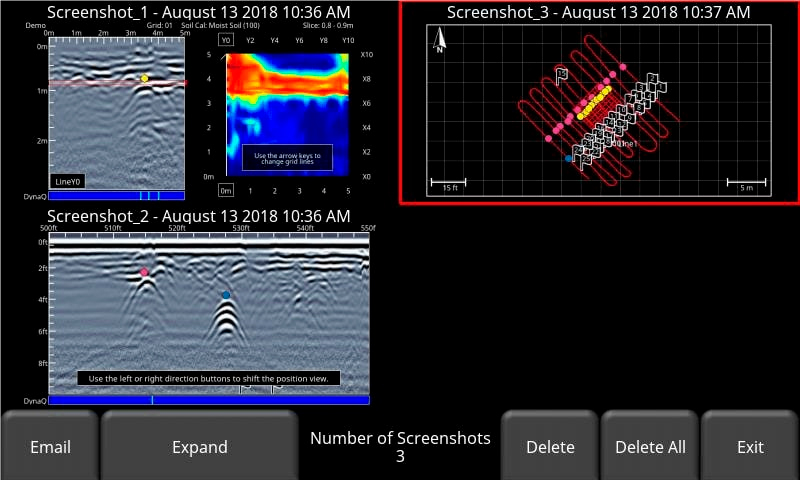

В георадаре есть возможность экспорта данных с гео-привязкой и составление отчётов. Удобный просмотр и обмен снимками экрана в мини-отчётах по Wi-Fi. В галерее скриншотов отображается плиточный вид экранов, сохраненных при нажатии кнопки камеры. Выберите снимок экрана, чтобы отправить его по электронной почте в миниотчёте, который включает данные, снимки экрана с линиями, сетки и информацию MapView. А данные в CSV-файле содержат глубину, положение и GPS-координаты коммуникаций.

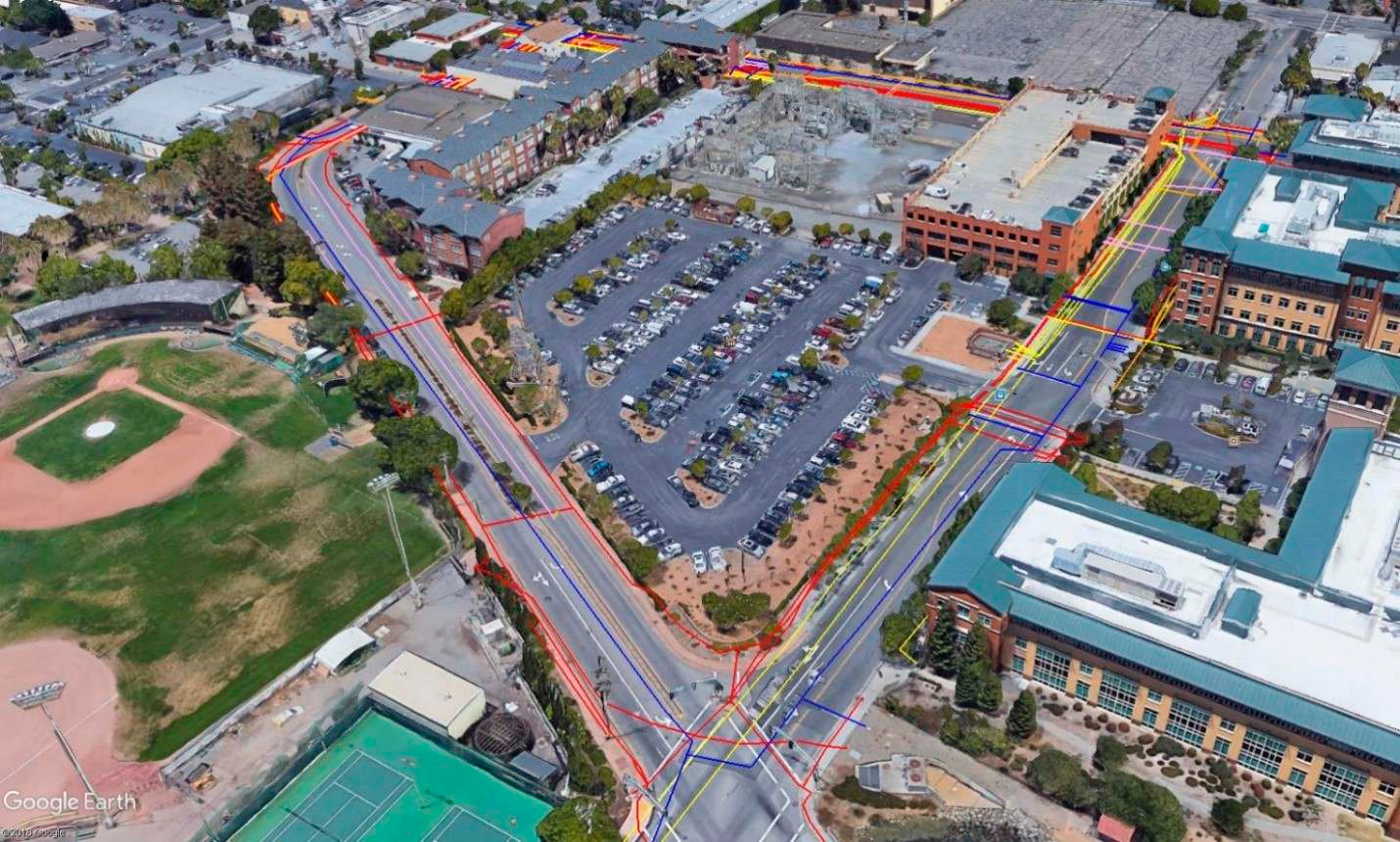

Файлы Google Earth (.KMZ)
Трассы изысканий и полевые интерпретации автоматически экспортируются в файлы .KMZ для просмотра в Google Earth. Создавайте карты коммуникаций, накладывая интерпретации на ГИС или аэрофотоснимки и соединяя в одно изображение, чтобы показать трассы инженерных коммуникаций.
-
-
Технические характеристики георадара LMX200:
Параметр Значение Высота 115 см Ширина 70 см Длина 100 см Вес 22 кг Дисплей 21 см (8 дюймов) диагональ Питание 1,25 A, 12 В Беспроводная связь встроенные модули: Wi-Fi (IEEE 802.11 b,g,n) GPS/ГЛОНАСС Время работы от одного аккумулятора 4-6 часов Емкость аккумулятора 9 Ач Защита корпуса пыле-водонепроницаемый (IP65) Диапазон рабочих температур от -40°C до +50°C Диапазон рабочих частот 250-750 МГц Разрешающая способность 5 см Диапазон контроля запись данных по всей глубине 0-8 м
отображения данных в реальном времени: от 0-1 м до 0-8 м (диапазон устанавливает оператор)Оценка положения объекта и глубины его залегания в реальном времени (не требует дополнительной обработки данных на ПК) Память 16 GB (более 10,000 радиограмм) Температура окружающей среды диапазон рабочих температур: от -40 до 50 °C
относительная влажность (без конденсации): 10-90%Регулирующие нормы соответствует нормам FCC 15.509, IC RSS-220 и ETSI EN-302066 -
Комплект поставки LMX200
№ Наименование Количество 1 Георадар LMX200 1 -
