ИПС-16/1000 — импульсная поисковая система

Код товара: 64046

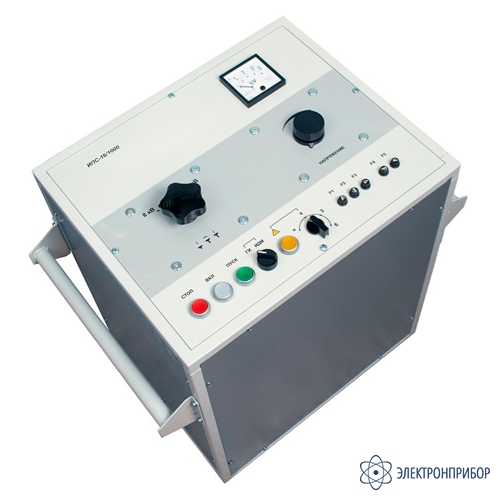

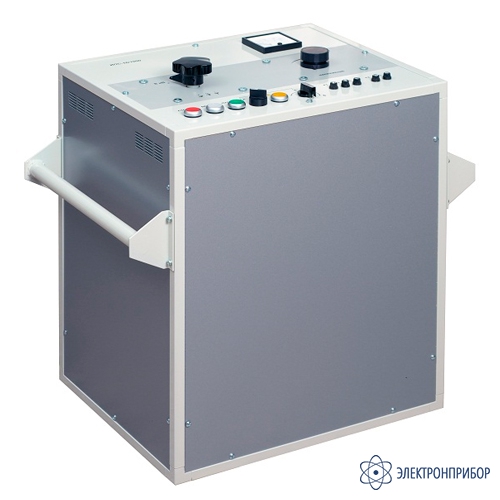

  • Импульсная поисковая система ИПС-16/1000 Импульсная поисковая система ИПС-16/1000 Импульсная поисковая система ИПС-16/1000

    • Гарантия

      24 месяца

    Назначение импульсной поисковой системы ИПС-16/1000:

    Импульсная поисковая система ИПС-16/1000 используются для предварительной локализации места кабельного повреждения импульсно-дуговым методом с применением любого рефлектометра, способного работать в нужном режиме. Точного определения места повреждения акустическим методом с применением акустического приемника и датчика любого типа.

    Импульсная поисковая система ИПС-16/1000 предназначена для:

    • измерение расстояния до места повреждения волновым методом с применением рефлектометра;
    • измерение расстояния до места повреждения импульсно-дуговым методом с применением рефлектометра;
    • измерение расстояния до места повреждения методом колебательного разряда с применением рефлектометра и датчика по напряжению SD80;
    • точное определение места повреждения акустическим методом с применением акустического приемника и датчика любого типа.

    Система не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р 8.568-97.

    Система может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях: температура окружающей среды от минус 30°C до плюс 40°C; относительная влажность до 80% при температуре плюс 25°C; атмосферное давление 530-800 мм рт. ст.

    Особенности импульсной поисковой системы ИПС-16/1000:

    • Выходное напряжение до 16 кВ;
    • Максимальная запасаемая энергия 1000 Дж;
    • Максимальный выходной постоянный ток до 425 мА;
    • Метод колебательного разряда;
    • Встроенный импульсно-дуговой метод;
    • Функция «прожиг»;
    • Регулируемое выходное напряжение, от 0 до 100%;
    • Ручное или автоматическое управление разрядом;
    • Надежный электромагнитный разрядник.

    Описание импульсной поисковой системы ИПС-16/1000:

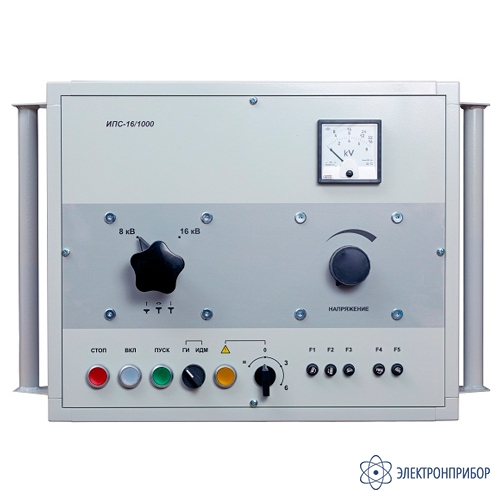

    Система ИПС-16/1000 конструктивно выполнена как высоковольтный моноблок, на верхней лицевой панели которого расположены все органы управления и индикации. В высоковольтном блоке ИПС установлены:

    • силовой трансформатор;
    • высоковольтные конденсаторы;
    • высоковольтный переключатель режимов «ГИ»-«ИДМ»-«=»;
    • высоковольтный переключатель диапазона напряжения «8»-«16»;

    ПЕРЕКЛЮЧЕНИЕ ВЫСОКОВОЛЬТНОГО ПЕРЕКЛЮЧАТЕЛЯ «8кВ»-«16кВ» И ПЕРЕКЛЮЧАТЕЛЯ ВЫБОРА РЕЖИМОВ «ГИ» - «ИДМ» - «=» НЕОБХОДИМО ПРОИЗВОДИТЬ ПРИ ВЫКЛЮЧЕННОМ ВЫСОКОМ НАПРЯЖЕНИИ И ПРИ ПОЛНОСТЬЮ РАЗРЯЖЕННОМ КОНДЕНСАТОРЕ!

    • делитель напряжения;
    • управляемый разрядник и короткозамыкатель с разрядным резистором.

    В блоке расположены все исполнительные высоковольтные и низковольтные узлы и элементы, позволяющие, по командам с лицевой панели управления, осуществлять всю необходимую коммутацию для реализации заданного режима.

    В электрической схеме системы предусмотрена автоматическая защита от перегрузки по потребляемому току, при превышение из сети потребляемого тока выше 9 А зарядный трансформатор автоматически отключается от сети. При снижении потребляемого тока, трансформатор автоматически подключится к сети.

    Для обеспечения безопасной работы с изделием при различных режимах в ней используются несколько понятий «земля»:

    • защитная земля - через провод защитного заземления подключается к заземлению источника питания или к другим шинам заземления. К ней подключены металлические части корпуса, блоков и узлов системы;
    • рабочая земля 1 - через экран соединительного высоковольтного кабеля подключается к заземлению объекта испытания. К ней всегда подключен «низкопотенциальный» вывод батареи конденсатора.

  • Технические характеристики импульсной поисковой системы ИПС-16/1000:

    Параметр Значение
    Напряжение питания частотой 50 Гц 220 В ± 22 В
    Максимальная потребляемая мощность 2,2 кВА
    Максимальное выходное постоянное напряжение 8 кВ
    16 кВ
    Максимальная запасаемая конденсатором энергия 1000 Дж
    Период следования импульсов (в автоматическом режиме) 3 с
    6 с
    Максимальный ток в режиме «=»
    - в диапазоне «16кВ»
    - в диапазоне «8кВ»
    150 мА
    300 мА
    Время непрерывной работы в режиме «ГИ», не более 1 ч
    Габаритные размеры, не более 520х660х430 мм
    Масса, не более 60 кг

  • Комплект поставки ИПС-16/1000

    № Наименование Количество
    1 Импульсная поисковая система ИПС-16/1000 1
    2 Кабель заземления, длина 10 м 1
    3 Шнур сетевого питания, длина 5 м 1
    4 Высоковольтный кабель, длина 5 м 1
    5 Паспорт 1

    Дополнительная комплектация ИПС-16/1000

    (Поставляется за отдельную плату)

    № Наименование
    1 Тележка
