SSG-3000, SSG 3000

Генераторы дуговых разрядов, генераторы ударных волн, генераторы высоковольтные импульсные, высоковольтные акустические

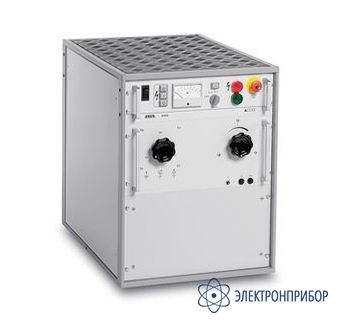

SSG 3000 — генератор импульсного напряжения

Код товара: 56939
  • 63129-16

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      63129-16 до 17.02.2026

    • Производитель

      BAUR, Австрия

    Назначение генератора импульсного напряжения SSG 3000:

    Генератор высоковольтных импульсов SSG 3000 предназначен для поиска повреждений кабельных линий проложенных в грунте. Генератор SSG 3000 подает напряжение в кабель с последовательностью коротких импульсов большой мощности и вся энергия импульса выходит в месте повреждения изоляции кабеля, производя громкий хлопок.

    Генераторы SSG 3000 могут также использоваться для предварительного определения повреждения кабелей. В этом случае они применяются в качестве устройств прожига повреждения в кратковременном режиме, или могут использоваться совместно с рефлектометром IRG 2000 и блоком SA 32.

    Генераторы семейства SSG устанавливаются в 19-дюймовую стойку. Различные органы индикации и управления монтируются на передней панели, соединительные разъёмы – на задней стенке. В приборах имеется собственный генератор высокого напряжения, импульсные конденсаторы с повышенной защитой от внешних перенапряжений, запускаемый автоматически и вручную высоковольтный коммутатор, а также встроенное разрядное устройство. Схема управления прибором содержит необходимые цепи аварийной защиты, использующиеся также для подключения внешнего аварийного выключателя и работы блока связи SA 32 (опция)

    Особенности генератора импульсного напряжения SSG 3000:

    • Высокое выходное напряжение до 32 кВ;
    • Сила импульса 3000 Дж;
    • Регулируемое выходное напряжение, от 0 до 100%;
    • Один импульс или повторяющиеся импульсы – два диапазона 20 имп./мин. и 10 имп./мин;
    • 2 автоматических разрядника;
    • Надежный электромагнитный переключатель.

  • Технические характеристики генератора импульсного напряжения SSG 3000:

    Параметр Значение
    Электропитание от сети 220 - 240 В
    Частота сетевого напряжения 45 - 60 Гц
    Максимально потребляемая мощность (в состоянии короткого замыкания) 5 кВА
    Максимальное выходное напряжение 32 кВ
    Диапазон выходного напряжения 0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ
    Максимальная энергия импульса 3000 Дж
    Частота следования импульсов 10, 20 имп/мин
    Максимальный выходной ток Постоянный ток 8 кВ – 850 мА
    Постоянный ток 16 кВ – 425 мА
    Постоянный ток 32 кВ – 210 мА
    Погрешность киловольтметра 1,50%
    Рабочая температура -20 ... +50 °C
    Габаритные размеры (ширина х высота х глубина) мм 514 x 645 x 880
    Вес 147 кг

  • Комплект поставки SSG 3000

    № Наименование Количество
    1 Генератор импульсного напряжения SSG 3000 1
    2 Кабель заземления, длина 3 м 1
    3 Кабель высоковольтный соединительный 1
    4 Штанга разрядная ES 45 6 кВт*с 1
    5 Шнур сетевого питания 1
    6 Руководство по эксплуатации 1
