ГИ-32/3000 — генератор ударных импульсов

Код товара: 64040

    • Гарантия

      12 месяцев

    Назначение генератора ударных импульсов ГИ-32/3000:

    Генератор импульсов ГИ-32/3000 предназначен для генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом и предварительной локализации места кабельного повреждения импульсно-дуговым или волновым методами (с применением адаптера дуги, присоединительного устройства по току и рефлектометра, способного работать в вышеупомянутых режимах). Генератор не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р 8.568-97.

    Описание генератора ударных импульсов ГИ-32/3000:

    Генератор ГИ-32/3000 конструктивно выполнен в виде моноблока. В зависимости от планируемого места установки может изготавливаться в виде встраиваемого во внешний каркас полуоткрытого узла или в виде автономного блока.

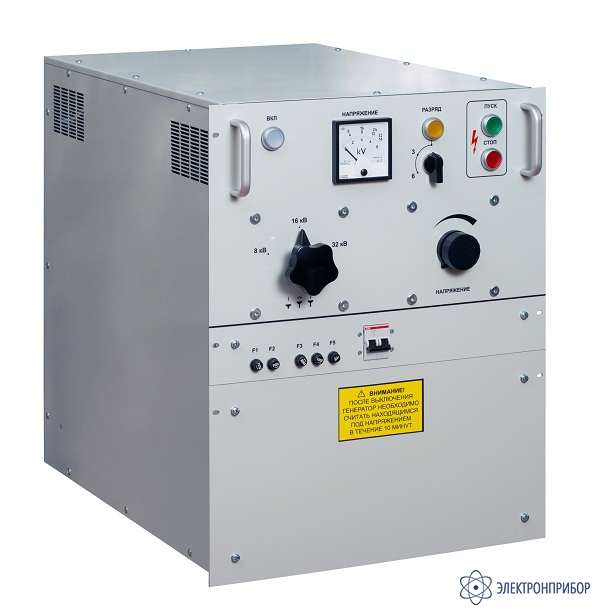

    На лицевой панели генератора установлены все органы управления и индикации: регулятор напряжения, индикатор напряжения (микроамперметр М4300, 0-100 мкА, класс 1,5 со шкалой 0-8,16,32 кВ), выключатель сети, переключатель режима подачи импульсов, кнопки включения/выключения высокого напряжения, индикация включения сети и высокого напряжения.

    В генераторе установлены высоковольтный трансформатор, выпрямители с конденсаторами, высоковольтный переключатель диапазона напряжения, делитель напряжения, управляемый разрядник и короткозамыкатель с разрядным резистором.

    Регулятор напряжения позволяет плавно устанавливать напряжение заряда конденсаторов в интервале 0-100% выбранного диапазона.

    Управление разрядником осуществляется вручную (кнопка «РАЗРЯД») или автоматически. Период следования разрядов устанавливается дискретно с помощью переключателя.

    Включение высокого напряжения осуществляется кнопкой «ПУСК», выключение – кнопкой «СТОП».

    Выбор диапазона выходных напряжений генератора осуществляется с помощью высоковольтного переключателя «8»-«16»-«32», расположенного на лицевой панели генератора. Переключатель переключается вручную ДО НАЧАЛА РАБОТЫ С ГЕНЕРАТОРОМ ПРИ ВЫКЛЮЧЕННОМ НАПРЯЖЕНИИ ПИТАНИЯ.

    В состав системы индикации напряжения входит делитель напряжения и, подключенный к нему, индикатор напряжения.

    При выключении высокого напряжения падающий короткозамыкатель заземляет конденсаторы на рабочую землю (РЗ) через разрядное сопротивление, что позволяет плавно разрядить конденсаторы.

    При выключении питания управляемый разрядник заземляет высоковольтный вывод генератора на рабочую землю (РЗ) через то же разрядное сопротивление, что позволяет плавно разрядить подключенный кабель.

  • Технические характеристики генератора ударных импульсов ГИ-32/3000:

    Параметр Значение
    Напряжение питания частотой 50 Гц, В 220±22
    Максимальная потребляемая мощность, кВА 3,5
    Максимальное выходное постоянное напряжение, кВ (в трех диапазонах) 8
    16
    32
    Максимальная запасаемая конденсатором энергия, Дж 3000
    Период следования импульсов, сек
    (в автоматическом режиме)    		 3 и 6
    Время непрерывной работы, мин 30
    Габаритные размеры, мм, не более 482х620х670
    Масса, кг, не более 110

  • Комплект поставки ГИ-32/3000

    № Наименование Количество
    1 Генератор ударных импульсов ГИ-32/3000 1
    2 Кабель питания, длина 3 м 1
    3 Паспорт 1
