ГИ 1001, ГИ1001
ГИ-1001 — генератор высоковольтный импульсный
Код товара: 59291-
-
Гарантия
1 год
Сертификаты
Описание генератора высоковольтного импульсного ГИ-1001:
Генератор высоковольтный импульсный ГИ-1001 (ГИ-1002) предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.
В модификации ГИ-1002 дополнительно реализован импульсно-дуговой метод для предварительного определения расстояния до места повреждения кабеля при помощи рефлектометра.
Генератор импульсный высоковольтный ГИ-1001 (ГИ-1002) позволяет производить заряд встроенных конденсаторных батарей и производить их разряд в кабельную линию (посылать импульс), где в месте повреждения раздается хлопок (звуковой разряд). Проходя над трассой кабельной линии, оператор улавливает этот разряд при помощи акустического приемника и по его максимальной величине находит место повреждения.
Модификация ГИ-1002 имеет встроенную систему задержки горения дуги, когда момент разряда искусственно затягивается на несколько миллисекунд и в месте повреждения образуется дуга. К генератору подключается рефлектометр (типа РЕЙС-305, РЕЙС-405 или аналогичные), сигнал которого отражается от дуги и прибор видит расстояние до места повреждения как КЗ. Оператор на экране видит расстояние от точки подключения до КЗ. Этот метод позволяет локализовать место повреждения и в дальнейшем вести точный поиск акустическим методом над локализованным участком трассы кабельной линии.

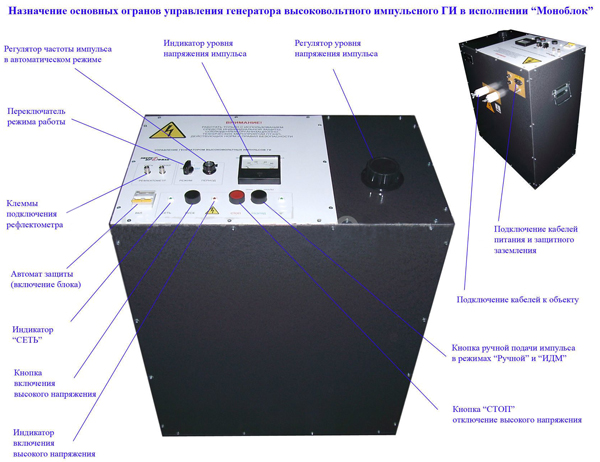

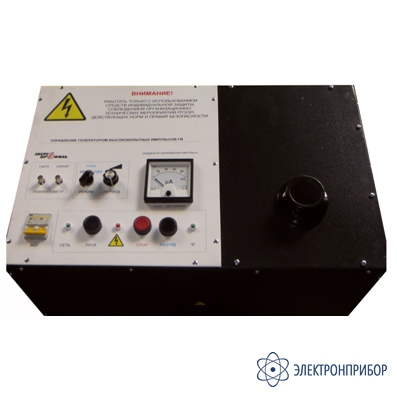

Напряжение импульса разряда устанавливается оператором в диапазоне 0…10 кВ вручную при помощи ЛАТРа. Контроль уровня напряжения импульса производится по индикатору напряжения. Периодичность импульсов может задаваться в диапазоне 1 импульс в 6…12 секунд или производиться вручную, нажатием на кнопку.
Генераторы ГИ оснащены высоковольтным трансформатором «сухого» исполнения. По окончании работы встроенный замыкатель сникает заряд с конденсаторных батарей и кабельной линии через демпфирующий резистор Генератор импульсный высоковольтный ГИ не является испытательным оборудованием и не подлежит метрологической аттестации.
-
-
Технические характеристики генератора высоковольтного импульсного ГИ-1001:

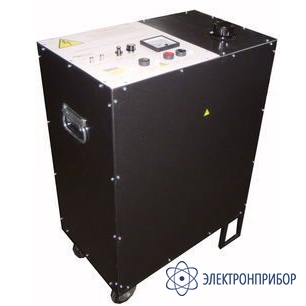

Параметр Значение Напряжение импульса 0...10 кВ Максимальная энергия импульса 1000 Дж Разряд автоматический 6...12 с, ручной Встроенный адаптер дуги (ИДМ) В ГИ-1002 Встроенный разряд емкостей Да Напряжение питания 220В, 50Гц Максимальный ток потребления 5А Исполнение Моноблок на колесах Габариты 600 х 370 х 720 мм Максимальная масса 90 кг -
Комплект поставки ГИ-1001
№ Наименование Количество 1 Генератор высоковольтный импульсный ГИ-1001 1 2 Кабель питания 1,8 м 1 3 Кабель защитного заземления 2 м 1 -
Файлы для ГИ-1001
