ADG500СКАТН, АДГ-500СКАТ-Н, ADG-500 SKAT-H

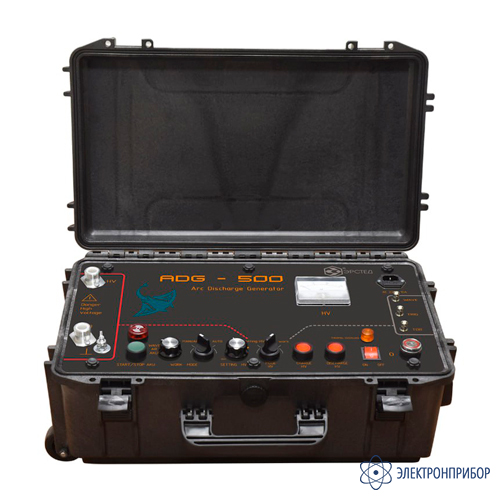

ADG-500 СКАТ-Н — генератор (источник дугового разряда)
Код товара: 84730-
-
Производитель
Назначение генератора (источника дугового разряда) ADG-500 СКАТ-Н:
Источник ADG-500 предназначен для поиска высокоомных точек пробоя высоковольтного кабеля и определения расстояния до этих точек совместно с рефлектометрами РИ-407, РИ-207, РИ-209, TDR-109 четырьмя возможными методами:
- импульсным методом (рефлектометрическим - TDR);
- импульсно-дуговым методом (отражения от дуги, ARM) в двух режимах – ручном (MANUAL) и автоматическом (AUTO);
- волновым методом (колебательного разряда по току, ICE);
- акустическим методом на местности.
Методы поиска неисправности генератора (источника дугового разряда) ADG-500 СКАТ-Н:
Импульсный метод (TDR - рефлектометрический метод). При работе этим методом рефлектометр работает в штатном режиме обычного кабельного рефлектометра с подключением непосредственно к кабелю. Этот режим работы предназначен для получения общей предварительной картины исследуемой линии, которая заносится в память прибора. Последовательность работы описана в РЭ соответствующих рефлектометров.
Если в точке повреждения кабеля имеется обрыв или короткое замыкание, рефлектометр позволяет с высокой точностью определить расстояние до него. В этом случае остальные методы не используются.
Импульсно-дуговой метод (ARM - отражение от дуги). Это – основной метод работы, в основе которого лежит неразрушающий пробой кабеля в зоне повреждения. Используется в том случае, если в точке повреждения сопротивление изоляции велико (100 кОм и более), но пробой при подаче высокого напряжения возникает.
В этом режиме работы источник ADG-500 создает кратковременную дугу пробоя в зоне повреждения, а рефлектометр идентифицирует эту дугу как место короткого замыкания. Системы синхронизации позволяют своевременно запустить рефлектометр на зондирование, а некоторое затягивание дуги, осуществляемое в источнике ADG-500, позволит произвести измерение при удалении от точки повреждения до нескольких десятков километров.
Точность измерения расстояния не отличается от обычного импульсного (TDR) метода.
Волновой метод. Волновой метод используется в том случае, если пробой не выражен или не локализован, однако отраженная волна от точки повреждения возникает. Такая ситуация чаще всего встречается при локальном замокании кабеля, либо при наличии высокоомной (десятки, сотни мегаом) угольной дорожки в зоне повреждения. Отраженный от точки повреждения фронт напряжения (или тока) далее возвращается к источнику (ADG), вход которого заведомо не согласован с кабелем, что вызывает вторичное отражение и т. д. Возникает колебательный процесс, период которого равен:
где Lx – расстояние до повреждения,
V – скорость распространения импульса в кабеле.Этот процесс отображается на экране рефлектометра, работающего в режиме осциллографа с ждущей внешней синхронизацией, которую обеспечивает соответствующий блок источника ADG. Курсорные измерения на экране рефлектометра позволяют измерить период сигнала, а известная скорость распространения сигнала позволяет перевести результаты измерения непосредственно в расстояние. Точность этого метода меньше, чем у двух предыдущих, т. к. нередко на основное колебание накладываются паразитные колебательные процессы, искажающие период основного колебания. Тем не менее, в ряде случаев, волновой метод является единственно возможным.
Акустический метод. Когда в месте повреждения происходит разряд, он издает звук, таким образом, повреждение можно найти по издаваемому звуку. Если кабель проложен открыто, это может быть сделано невооруженным ухом, но если же кабель под землей или в стене, то звук разряда ослаблен, и используется приемник, снимающий вибрации поверхности и подающий их в наушники. От генератора требуется обеспечить достаточное напряжение, чтобы в данных условиях разряд произошел, и иметь некоторый запас энергии в конденсаторе, чтобы интенсивность акустического импульса после ослабления преградой была достаточной для регистрации звука.
-
-
Технические характеристики генератора (источника дугового разряда) ADG-500 СКАТ-Н:
Параметр Значение Максимальное выходное напряжение 10 кВ Время зарядки накопительного конденсатора до максимального напряжения при номинальном питании 230 В 50 Гц — от 3 до 4 секунд;
при пониженном — увеличивается (не нормировано)Регулировка ограничителя выходного напряжения плавная, 1 кВ - 10 кВ, с индикацией по стрелочному киловольтметру Поддерживаемые методы предварительного ОМП импульсно-дуговой (ARM) с запуском зондирования по сигналу; внутренней или внешней (выход TRIG) синхронизации
колебательного разряда по току (WAVE, ICE)Поддерживаемые методы поиска на местности акустический Режимы создания дуги прямой заряд собственной ёмкости КЛ (режим AUTO)
заряд встроенного конденсатора с последующим разрядом на КЛ (режим MANUAL)Максимальная запасаемая энергия 500 Дж Время затягивания дуги от 1 до 10 мс (зависит от внешних условий) Интервал времени между последовательными разрядами:
- в режиме WAVE/AR
- в режиме акустики
определяется оператором, не менее 5 секунд;
фиксированно, не менее 3 секундВыходные напряжения на всех низковольтных разъемах, предназначенных дляподключения к рефлектометру, не превышают на разъеме TDR – 60 В;
на разъеме WAVE – 120 В;
на разъеме TRIG – 20 В;
низковольтные разъемы гальванически отвязаны
от выcоковольтных цепей ADG-500Источник питания сеть переменного тока 230 Вольт +-15% или внешний преобразователь напряжения с полной мощностью от 400 ВА Габаритные размеры 570 х 350 х 200 мм Масса не более 17 кг -
Комплект поставки ADG-500 СКАТ-Н
№ Наименование Количество 1 Генератор ADG-500 СКАТ-Н 1 2 Кабель питания 220 Вольт 1 3 Кабель соединительный высоковольтный 2 4 Ключи запуска источника 2 5 Руководство по эксплуатации 1 6 Калибровочный разрядник 1 Дополнительная комплектация ADG-500 СКАТ-Н
(Поставляется за отдельную плату)
№ Наименование 1 Специальный кабель для снятия заряда с исследуемых линий 2 Премиум комплект удлиненных высоковольтных проводов (2 штуки) 5 м, с заимами типа "крокодил" для подключения к кабелю -
