ГВИ-36М — портативный генератор высоковольтных импульсов

Код товара: 67869
  • Портативный генератор высоковольтных импульсов ГВИ-36М Портативный генератор высоковольтных импульсов ГВИ-36М

    • Гарантия

      12 месяцев

    Описание портативного генератора высоковольтных импульсов ГВИ-36М:

    Портативный генератор высоковольтных импульсов предназначен для точного определения места повреждения (ОМП) кабеля акустическим методом и определения пробивного напряжения повреждения. Также в комплекте с рефлектометром и присоединительными устройствами ГВИ-36М позволяет осуществлять предварительное ОМП кабеля беспрожиговыми методами: импульсно-дуговым и колебательного разряда по току и напряжению.

    Высокое выходное напряжение (0-36 кВ) и большая мощность импульса (1000 / 2000 Дж) позволяют находить места повреждений с различными типами повреждений кабелей низкого, среднего и высокого напряжения с различным типом изоляции.

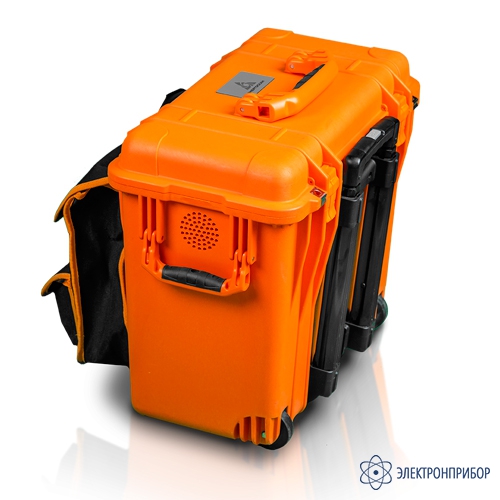

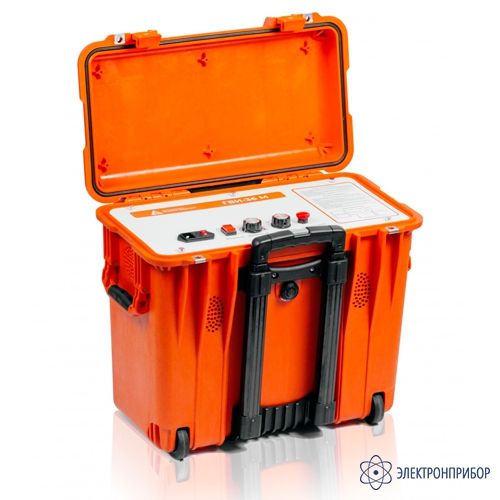

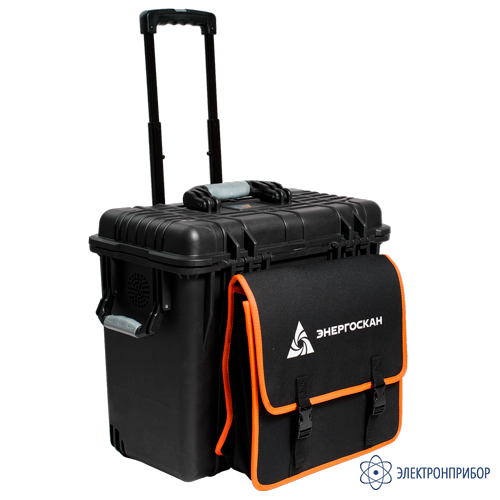

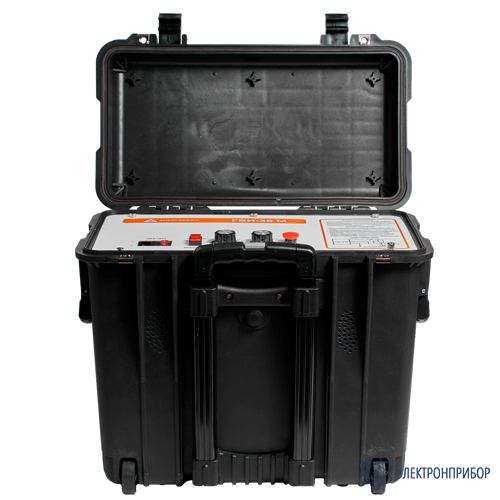

    Генератор выполнен в защищенном пластиковом кейсе с колесиками и ручкой для транспортировки. Малые габариты и вес генератора позволяют с удобством осуществлять транспортировку устройства, в том числе и в труднодоступные места: шахты, тоннели метро, здания и места куда могут проехать только снегоболотоходы.

    Режимы работы генератора:

    • Выход постоянного (выпрямленного) напряжения;
    • Одиночный импульсный разряд;
    • Периодический импульсный разряд (периодичность 5 секунд).

    Регулятор напряжения позволяет плавно регулировать напряжение заряда конденсаторов и обеспечивает плавную регулировку постоянного напряжения. Также устройство обладает функцией автоматического разряда накопленной энергии объекта после завершения испытания.

    Акустический метод точного ОМП кабеля реализуется путем совместного использовании генератора высоковольтных импульсов и акустического приемника. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы).

    Генератор выдает импульсное напряжение с крутым фронтом, которое создает электрический пробой кабеля в месте повреждения. Электрический пробой в месте повреждения кабеля является источником электромагнитных и акустических волн, которые можно зафиксировать на поверхности земли с помощью соответствующих приемников.

    Особенности портативного генератора высоковольтных импульсов ГВИ-36М:

    • Портативное исполнение в ударопрочном кейсе;
    • Выходное напряжение до 36 кВ;
    • Мощность импульса до 2000 Дж;
    • Возможность реализации беспрожиговых методов;
    • Автоматический разряд накопленной энергии;
    • Высоковольтный изолированный кабель для подключения.

  • Технические характеристики портативного генератора высоковольтных импульсов ГВИ-36М:

    Параметр Значение
    Выходное импульсное напряжение, кВ 0-32
    Выходное постоянное напряжение, кВ 0-36
    Время непрерывной работы в импульсном режиме при максимальном напряжении, мин 30
    Максимальная энергия импульса, Дж 1000 / 2000
    Емкость конденсатора, мкФ 2 / 4
    Диапазон рабочих температур -10... +40 0С
    Относительная влажность 5-90 %
    Напряжения питания частотой 50 Гц, В 220
    Потребляемая мощность не более, кВт 2
    Габаритные размеры, мм 400х460х300
    Масса, кг 20

  • Комплект поставки ГВИ-36М

    № Наименование Количество
    1 Генератор ГВИ-36М в кейсе 1
    2 Высоковольтный кабель в сумке 1
    3 Кабель заземления 1
    4 Кабель питания 1
    5 Паспорт 1
    6 Руководство по эксплуатации 1

  • Файлы для ГВИ-36М
