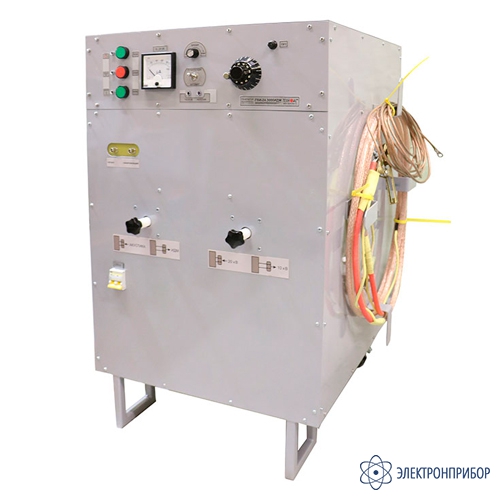

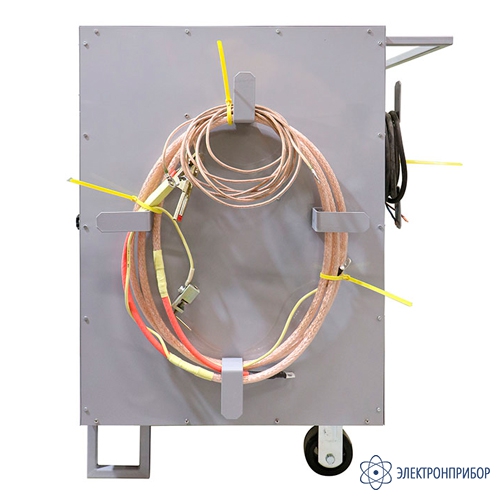

ГВИ-24.3000ИДМ — генератор высоковольтный импульсный

Код товара: 64741
  • Генератор высоковольтный импульсный ГВИ-24.3000ИДМ Генератор высоковольтный импульсный ГВИ-24.3000ИДМ

    • Гарантия

      12 месяцев

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00019291

    Назначение генератора высоковольтного импульсного ГВИ-24.3000ИДМ:

    Генератор высоковольтный импульсный ГВИ-24.3000ИДМ предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.

    Описание генератора высоковольтного импульсного ГВИ-24.3000ИДМ:

    В данной модификации реализован импульсно-дуговой метод (ИДМ) для предварительного определения расстояния до места повреждения кабеля при помощи рефлектометра. В генераторе предусмотрены автоматический и ручной режим работы с плавной регулировкой периода следования импульсов в автоматическом режиме. Генератор импульсный высоковольтный ГВИ-24.3000ИДМ позволяет производить заряд встроенных конденсаторных батарей и производить их разряд в кабельную линию (посылать импульс), где в месте повреждения раздается хлопок (звуковой разряд). Проходя над трассой кабельной линии, оператор улавливает этот разряд при помощи акустического приемника и по его максимальной величине находит место повреждения.

  • Технические характеристики генератора высоковольтного импульсного ГВИ-24.3000ИДМ:

    Параметр Значение
    Напряжение питания 220 В ± 10%, 50 Гц
    Максимальный ток, потребляемый из сети, А 10
    Максимальное напряжение импульса, В Ступень 1: 0...9500±500
    Ступень 2: 0...19000±1000
    Максимальная энергия импульса на каждой ступени, Дж 2880
    Регулирование напряжения импульса Плавное
    Регулировка периода импульса, с 3...15
    Определение расстояния до места повреждения кабеля импульсно-дуговым методом Совместно с рефлектометром, поддерживающим данную функцию
    (Рейс-305, Рейс-405, TDR-107, TDR-109 и другие)
    Условия эксплуатации установки соответствуют категории размещения УХЛ4 по ГОСТ 15150:
    - температура окружающей среды
    - относительная влажность
    - атмосферное давление

    от +1°С до +35°С;
    не более 80% при +35°С;
    от 630 до 830 мм.рт.ст.
    Масса силового блока, кг, не более 130

  • Комплект поставки ГВИ-24.3000ИДМ

    № Наименование Количество
    1 Силовой блок со встроенными органами управления 1
    2 Провод заземления 1
    3 Высоковольтный кабель 1
    4 Руководство по эксплуатации 1
