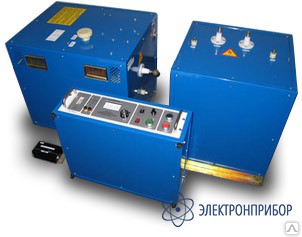

ГИ-20-2 — генератор импульсный высоковольтный

Код товара: 20139

    • Гарантия

      1 год

    Назначение генератора импульсного высоковольтного ГИ-20-2:

    Генератор высоковольтных импульсов устанавливается стационарно в передвижную электротехническую лабораторию и разделен на два функциональных блока:

    Блок управления БУ ГИ-20-2 - размещается в отсеке оператора.

    Блок высоковольтный БВ ГИ-20-2 - размещается в высоковольтном отсеке лаборатории.

    ГИ-20-2 – просто ударный генератор для акустического метода поиска с применением акустического датчика и приемника любого типа.

  • Технические характеристики генератора импульсного высоковольтного ГИ-20-2:

    Параметр Значение
    Напряжение питания частотой 50 Гц, В 220 ±22
    Максимальная потребляемая мощность, кВА 3
    Максимальная энергия разряда на любой ступени работы, Дж 2000
    Максимальное импульсное выходное напряжение, кВ:
    - на первой ступени
    - на второй ступени
    - на третьей ступени
    20
    10
    5
    *) имеется возможность плавного регулирования выходного напряжения любой ступени от 10% до максимального значения с изменением энергии разряда.
    Максимальный выходной ток на любой ступени работы, кА, не менее 2
    Относительная погрешность измерения высокого напряжения, %, не более 5
    Время непрерывной работы, час 4
    Габаритные размеры, мм, не более:
    - блока управления БУ ГИ-20-2
    - высоковольтного блока БВ ГИ-20-2    		 520 х 170 х 490
    600 х 480 х 540
    Масса, кг, не более:
    - блока управления БУ ГИ-20-2
    - высоковольтного блока БВ ГИ-20-2    		 13
    92

  • Комплект поставки ГИ-20-2

    № Наименование Количество
    1. Высоковольтный блок БВ ГИ-20-2 1
    2. Пульт управления БУ ГИ-20-2 1
    3. Кабель питания 1
    4. Кабель соединительный межблочный 1
    5. Кабель сетевой 1
    6. Паспорт 1
