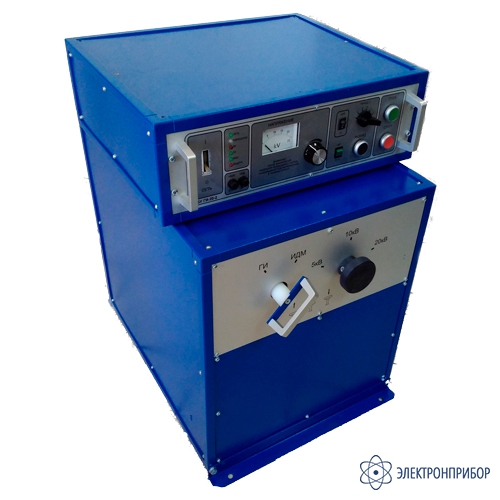

ГИ-20-2Д — генератор импульсов
Код товара: 54488-
Назначение генератора импульсов ГИ-20-2Д:
Генератор импульсов ГИ-20-2Д (ударный генератор) предназначен для:
- Генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа;
- Измерения расстояния до места повреждения импульсным методом с помощью рефлектометра РЕЙС-305;
- Измерения расстояния до места повреждения импульсно-дуговым методом с помощью рефлектометра РЕЙС-305.
Генератор импульсов ГИ-20-2Д может эксплуатироваться в неотапливаемых помещениях или под навесом при следующих условиях:
- Температура окружающей среды от - 30 °С до + 40 °С;
- Относительная влажность до 80% при температуре + 25 °С;
- Атмосферное давление 530-800 мм ртутного столба.
Особенности генератора импульсов ГИ-20-2Д:
- Высокая запасаемая энергия;
- Мощный искровой разряд в месте повреждения;
- Состав: блок управления БУ ГИ-20-2Д и блок высоковольтный БВ ГИ-20-2Д;
- Предназначен для стационарной установки в передвижную ЭТЛ.
-
-
Технические характеристики генератора импульсов ГИ-20-2Д:
Параметр Значение Напряжение питания 220±22 В, частотой 50 Гц Максимальная потребляемая мощность, кВА Не более 3 Максимальное выходное постоянное напряжение 0-5кВ и 0-10кВ и 0-20кВ (в трех диапазонах) Максимальная запасаемая энергия во всех диапазонах 2000 Дж Период следования импульсов в автоматическом режиме 3с и 6с Габаритные размеры блока высоковольтного БВ ГИ-20-2 520 х 180 х 530 мм Габаритные размеры блока высоковольтного БВ ГИ-20-2 480 х 560 х 720 мм Масса блока управления 18 кг Масса блока высоковольтного 87 кг -
Комплект поставки ГИ-20-2Д
№ Наименование Количество 1 Блок управления БУ ГИ-20-2Д 1 2 Блок высоковольтный БВ ГИ-20-2Д 1 3 Кабель соединительный межблочный 1 4 Кабель питания 1 5 Провод заземления 1 6 Паспорт 1
