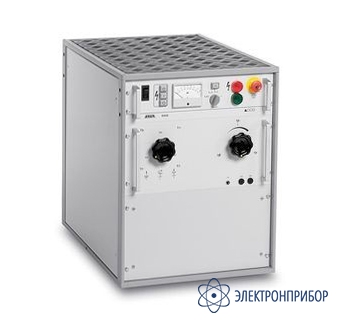

SSG 1100 — генератор импульсного напряжения

Код товара: 56940

  • Назначение генератора импульсного напряжения SSG 1100:

    Генератор высоковольтных импульсов SSG 1100 предназначен для поиска повреждений кабельных линий проложенных в грунте. Генератор SSG 1100 подает напряжение в кабель с последовательностью коротких импульсов большой мощности и вся энергия импульса выходит в месте повреждения изоляции кабеля, производя громкий хлопок.

    Генераторы SSG 1100 могут также использоваться для предварительного определения повреждения кабелей. В этом случае они применяются в качестве устройств прожига повреждения в кратковременном режиме, или могут использоваться совместно с рефлектометром IRG 2000 и блоком SA 32.

    Генераторы семейства SSG устанавливаются в 19-дюймовую стойку. Различные органы индикации и управления монтируются на передней панели, соединительные разъёмы – на задней стенке. В приборах имеется собственный генератор высокого напряжения, импульсные конденсаторы с повышенной защитой от внешних перенапряжений, запускаемый автоматически и вручную высоковольтный коммутатор, а также встроенное разрядное устройство. Схема управления прибором содержит необходимые цепи аварийной защиты, использующиеся также для подключения внешнего аварийного выключателя и работы блока связи SA 32 (опция)

    Особенности генератора импульсного напряжения SSG 1100:

    • Регулируемое выходное напряжение, от 0 до 100%;
    • Один импульс или повторяющиеся импульсы – два диапазона 20 имп./мин. и 10 имп./мин;
    • 2 автоматических разрядника;
    • Надежный электромагнитный переключатель.

  • Технические характеристики генератора импульсного напряжения SSG 1100:

    Параметр Значение
    Электропитание от сети 220 - 240 В
    Частота сетевого напряжения 45 - 60 Гц
    Максимально потребляемая мощность (в состоянии короткого замыкания) 3 кВА
    Максимальное выходное напряжение 32 кВ
    Диапазон выходного напряжения 0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ
    Максимальная энергия импульса 1100 Дж
    Частота следования импульсов 10, 20 имп/мин
    Максимальный выходной ток Постоянный ток 8 кВ – 560 мА
    Постоянный ток 16 кВ – 280 мА
    Постоянный ток 32 кВ – 140 мА
    Погрешность киловольтметра 1,50%
    Рабочая температура -20 ... +50 °C
    Габаритные размеры (ширина х высота х глубина) 514 х 645 х 730 мм
    Вес 79 кг

  • Комплект поставки SSG 1100

    № Наименование Количество
    1 Генератор импульсного напряжения SSG 1100 1
    2 Кабель заземления, длина 3 м 1
    3 Кабель высоковольтный соединительный 1
    4 Штанга разрядная ES 45 6 кВт*с 1
    5 Шнур сетевого питания 1
    6 Руководство по эксплуатации 1
