IRG 2000, IRG2000, IRG-2000

Рефлектометры для силовых кабелей (измерители неоднородностей линий)

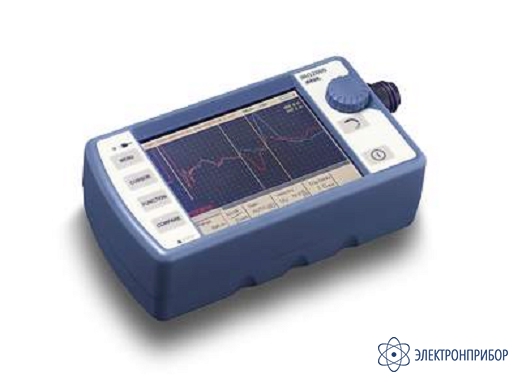

IRG 2000 — рефлектометр цифровой

Код товара: 48357
  • 76550-19

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      76550-19 до 28.10.2024

    • Производитель

      BAUR, Австрия

    Описание рефлектометра цифрового IRG 2000:

    Портативный рефлектометр IRG 2000, производства компании BAUR (Австрия), предназначен для предварительного определения места повреждения кабельных линий. Прибор представляет собой портативную, удобную в эксплуатации, однофазную систему предварительной локации неисправностей кабелей низкого, среднего и высокого напряжения по методу анализа отраженных импульсов (TDR). IRG 2000 может также использоваться для определения неисправностей кабелей, находящихся под напряжением до 400 В переменного тока. Другие методы определения мест повреждений доступны при использовании соответствующего устройства связи. IRG 2000 позволяет проводить предварительную локацию неисправностей в кабельных сетях длиной до 65 км.

    Рефлектометр управляется посредством функциональных клавиш; программное обеспечение прибора имеет интерфейс на основе меню. Цветной ЖК-дисплей позволяет одновременно отображать до трех эхограмм.

    Электропитание прибора осуществляется либо от поставляемых аккумуляторных батарей, либо от сети переменного тока.

    Методы измерений рефлектометра цифрового IRG 2000:

    • Рефлектометрия (TDR);
    • Метод вторичного импульса (SIM) / Мультиимпульсный метод (SIM-MIM) — расширение метода SIM с использованием устройства связи SA 32;
    • Импульсный токовый метод (ICM) — с устройством связи SK 1D;
    • Метод анализа затухания сигнала — с устройством связи CC1.

    Функциональные особенности рефлектометра цифрового IRG 2000:

    • Цветной дисплей;
    • Работа с кабелями до 65 км;
    • Работа от аккумуляторов;
    • Реализация всех безпрожиговых методов;
    • Работа от сети и батареи.

  • Технические характеристики рефлектометра цифрового IRG 2000:

    Параметр Значение
    Выходное напряжение передаваемого (зондирующего) импульса  10 … 60 В
    Длительность передаваемого (зондирующего) импульса 40 нс … 10 мкс
    Предельно допустимое напряжение 400 В переменного тока (50/60 Гц)
    Выходной импеданс 10 — 250 Ом
    Чувствительность входного делителя 0 … 60 дБ
    Измерительные диапазоны при v/2 = 80 мс/мкс 0 … 65 км (0 – 213 000 футов)
    Частота квантовая 200 МГц (период 5 нс)
    Разрешающая способность 0,4 м (при v/2 = 80 м/мкс)
    Погрешность измерений 0,2%
    Скорость распространения v/2 50 – 150 м/мкс
    Число запоминаемых в памяти эхограмм 100
    Дисплей Цветной на жидких кристаллах LCD – тонкопленочный дисплей TFT 320 ´ 240 пикселей. (121 мм ´ 92 мм, размер по диагонали 6 дюймов)
    Электропитание для работы и подзарядки аккумуляторных батарей 100 … 240 В (50/60 Гц)
    Интервал времени непрерывной работы от аккумуляторных батарей Приблизительно 5 часов
    Интервал рабочих температур -20 … +50 °C
    Тип защиты IP54 Защита от брызг и пыли
    Размеры 220 ´ 130 ´ 75 мм
    Масса Приблизительно 1,1 кг

  • Комплект поставки IRG 2000

    № Наименование Количество
    1 Рефлектометр IRG200 1
    2 Батарея 1
    3 Кабель с зажимами типа крокодил 1
    4 Кабель RS 232 1
    5 ПО IRG 2000 1
    6 Сумка для переноски 1
    7 Переходник RS 232 на USB 1
    8 Руководство по эксплуатации 1
