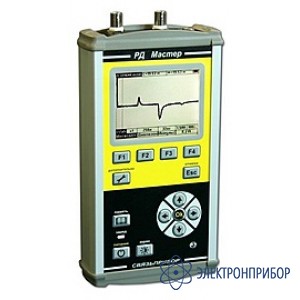

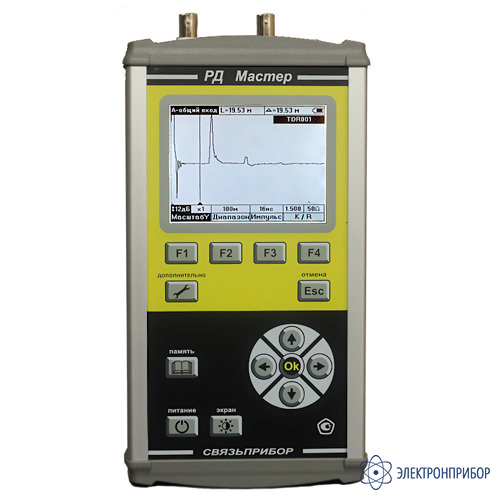

РД Мастер — рефлектометр для всех типов связных и силовых кабелей

Код товара: 25001
  • 38883-14
    Рефлектометр для всех типов связных и силовых кабелей РД Мастер Рефлектометр для всех типов связных и силовых кабелей РД Мастер

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      38883-14 до 10.01.2029

    • Производитель

      СВЯЗЬПРИБОР, Россия

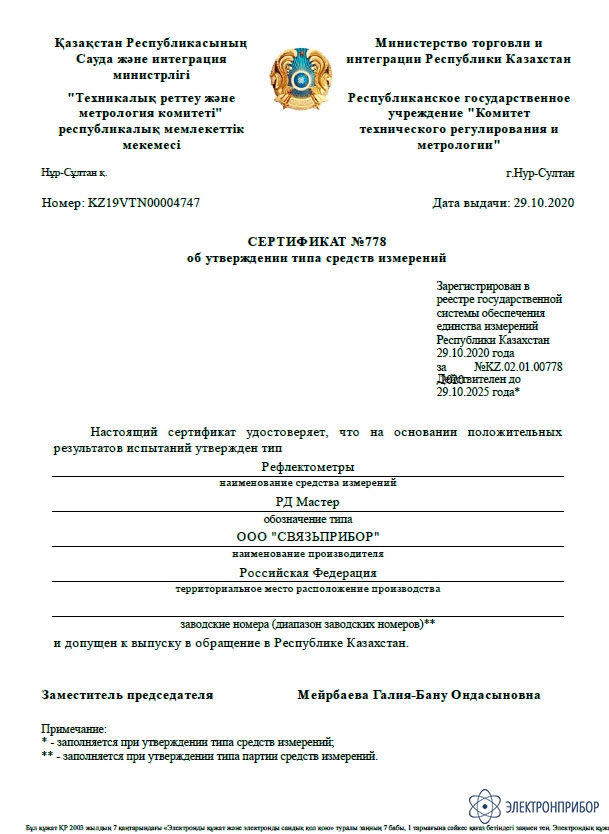

    Сертификаты

    Назначение рефлектометра для всех типов связных и силовых кабелей РД Мастер:

    Импульсный рефлектометр РД Мастер предназначен для тестирования и локализации повреждений всех типов связных и энергетических кабелей. Работа на линиях со значительным уровнем помех и высоким затуханием.

    Описание рефлектометра для всех типов связных и силовых кабелей РД Мастер:

    Уникальные метрологические характеристики в сочетании с простотой и удобством управления. 2-х канальный вход, фиксация плавающих дефектов. Высокое перекрываемое затухание и шумоподавление. Защита по входу ± 400 В по постоянному напряжению + пиковое 50 Гц. Эффективный поиск повреждений абонентской сети, Ethernet и антенных кабелей. Дисплей 320х240, USB.

    Функциональные особенности рефлектометра для всех типов связных и силовых кабелей РД Мастер:

    • Дополнительное шумоподавление.
    • Двухпозиционная система отсчета (возможность измерения расстояния между дефектами).
    • Часы реального времени.
    • Сохранение текущих настроек при выключении прибора.
    • Канал «А» - канал «В».
    • Отображение разности каналов «А-В».
    • Сравнение с рефлектограммой из памяти:
      канал «А» - память;
      канал «В» - память;
      память - память.
    • Фиксация «плавающих» дефектов.
    • Регистрация «разбитости» пар или оценка взаимного влияния линий.
    • Локализация разбалансировки пары.

    Специальные функции:

    • запись и чтение измерений в цифровом и графическом формате;
    • передача протокола измерений на компьютер (USB);
    • обновление программного обеспечения.

  • Технические характеристики рефлектометра для всех типов связных и силовых кабелей РД Мастер:

    Параметр Значения
    Диапазон расстояний 50, 100, 200, 300, 500, 1000, 3000, 5000, 10000, 20000, 30000, 50000 м
    Минимальный шаг разрешения 10 см
    Мертвая зона не более (при коэффициенте укорочения 1,5) 10 см
    Погрешность определения расстояния (при коэффициенте укорочения 1,5), м 0,1 + 0,01 %) от измеряемого значения
    Перекрываемое затухание не менее не менее 96 дБ
    Амплитуда зондирующего импульса, не менее 12 В (при Rвх = 100 Ом)
    Длительность зондирующего импульса 8 ÷ 16 000 нс
    Выходное сопротивление 35 ÷ 350 Ом
    Защита по входу ± 400 В по постоянному напряжению
    Фильтр дополнительное шумоподавление
    Память 256 измерений
    Связь с ПК USB
    Дисплей 320х240 высококонтрастный ЖК дисплей
    Источник питания 4 аккумулятора типа AA NiMh, 1,2 В
    Заряд встроенное зарядное устройство, внешний адаптер от сети
    Время непрерывной работы не менее 6 часов
    Габариты 120 х 230 х 40 мм
    Вес 1 кг

  • Комплект поставки РД Мастер

    № Наименование Количество
    1 Рефлектометр для всех типов связных и силовых кабелей РД-Мастер 1
    2 Зарядно-питающее устройство 12В 2А 1
    3 Комплект измерительных проводов 1
    4 USB-провод для связи с ПК 1
    5 Руководство по эксплуатации 1
    6 Компакт-диск с программным обеспечением 1
    7 Сумка для переноски 1

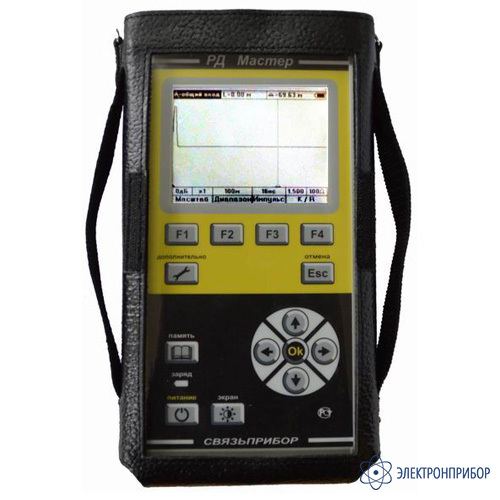

    8 Чехол-футляр 1
    9 Аккумулятор (Ni-MH, AA) 4
