РИ 10М2 СТРИЖ

Рефлектометры для силовых кабелей (измерители неоднородностей линий)

РИ-10М2 СТРИЖ — защищённый импульсный рефлектометр-мост

Код товара: 20660
  • 91616-24

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      91616-24 до 18.03.2029

    • Производитель

      ЭРСТЕД, Россия

    Сертификаты

    Назнаение защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ:

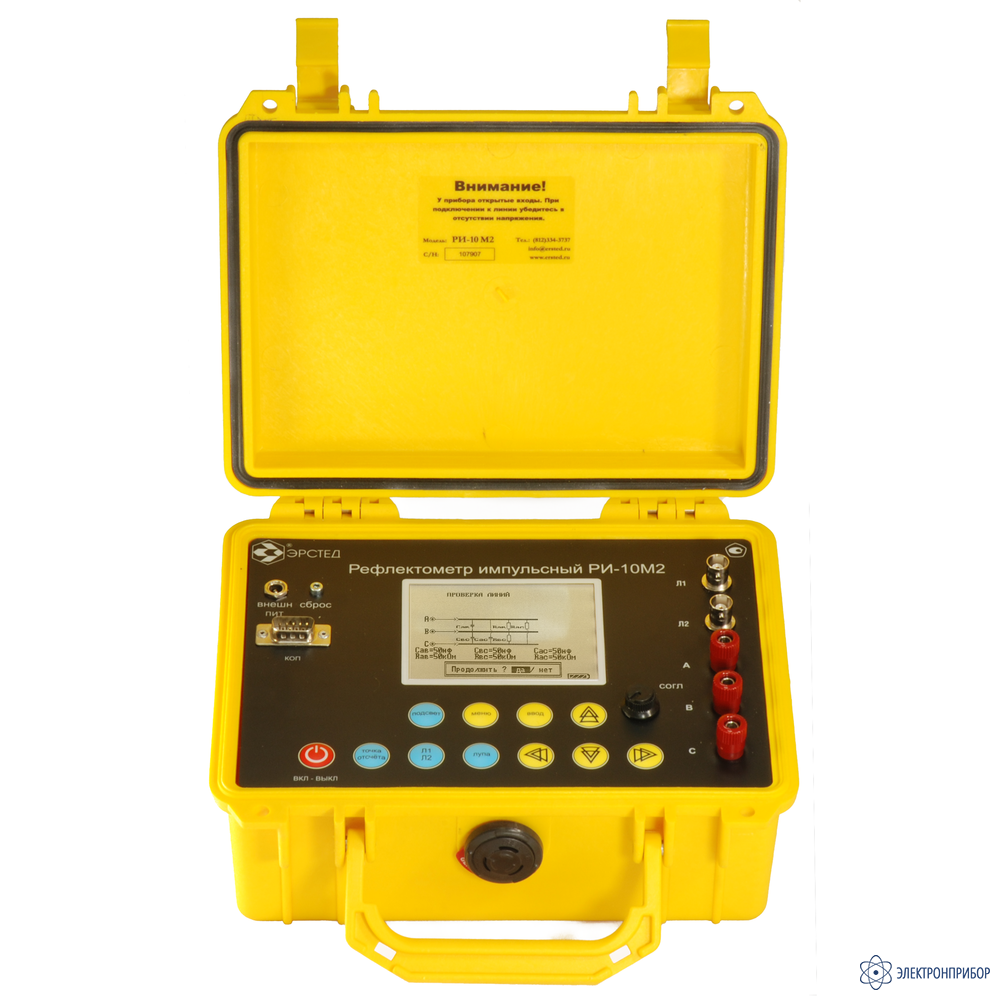

    Импульсный рефлектометр-мост РИ-10М2 СТРИЖ - прибор, сочетающий в одном корпусе функции импульсного рефлектометра и кабельного моста.

    РИ-10М2 СТРИЖ – это одноканальный кабельный локатор с блоком мостовых измерений, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар), а также для измерения основных параметров кабельных линий мостовым методом. Прибор выполнен в защищённом – герметичном и ударопрочном корпусе.

    Типы измерений, обеспечиваемые блоком рефлектометра:

    • измерение длин кабелей;
    • измерение расстояний до неоднородностей волнового сопротивления или повреждений;
    • измерение коэффициента укорочения линии при известной ее длине;
    • определение характера повреждений.

    Типы измерений, обеспечиваемые блоком кабельного моста:

    • измерение сопротивления шлейфа;
    • измерение сопротивления изоляции;
    • измерение электрической ёмкости;
    • измерение напряжения постоянного и переменного тока;
    • определение омической асимметрии жил;
    • определение расстояния до места понижения сопротивления изоляции;
    • определение расстояния до места обрыва жилы кабеля;
    • определение расстояния до места короткого замыкания жил кабеля;
    • измерение сопротивления изоляции под напряжением.

    Область применения защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ:

    Импульсный рефлектометр-мост РИ-10М2 СТРИЖ применяется для контроля при производстве, складировании, прокладке и эксплуатации следующих типов кабельных линий:

    • медножильные кабели связи (ТПП, МКС и прочее);
    • кабели сигнализации и управления (СБПЗАВпШп и прочее);
    • телевизионные и радиочастотные кабельные линии (РК-75 и прочее);
    • компьютерные сети (СКС и прочее);
    • воздушные кабельные линии;
    • силовые кабели (АСБ, ВВГ, СИП и прочее);

    Кабельный мост представляет собой универсальное измерительное устройство, включающее в себя комплекс схем, реализуемых на основе мостов постоянного тока и баллистического метода измерений. Используя предложенные схемы измерений, можно определить параметры кабеля (сопротивление шлейфа, сопротивление изоляции, омическую асимметрию, электрическую ѐмкость), а также рассчитать расстояние до места повреждения (обрыв, пониженное сопротивление изоляции, короткое замыкание). Микропроцессорная обработка позволяет автоматизировать выполнение вычислений, а также автоматически выбирает диапазон измерений.

    Особенности защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ:

    • измерение симметричных и несемметричных кабелей;
    • высокое разрешение по дальности: 0.5 м в диапазонах 125 м – 2,5 км; 2 м - 20 м в диапазонах 5 км – 50 км;
    • возможность детального рассмотрения интересующего участка рефлектограммы в реальном масштабе времени;
    • подавление асинхронных помех;
    • цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы;
    • энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
    • режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
    • сравнение с рефлектограммой из памяти прибора;
    • встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения;
    • встроенная таблица характеристик кабеля (для моста);
    • возможность обмена данными с ПК;
    • все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора;
    • защищѐнное исполнение в герметично закрывающемся корпусе с повышенной механической прочностью (класс защиты IP67).

  • Технические данные защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ:

    Параметр Значение
    Блок рефлектометра
    Диапазон измерения расстояния (временной задержки) от 0 до 50 000 м (от 0 до 500 мкс)
    Поддиапазоны измерений 0 – 125 м (0 – 1,5 мкс);
    0 – 500 м (0 -5 мкс);
    0 – 1 000 м (0 - 10 мкс);
    0 – 2 500 м (0 - 25 мкс);
    0 – 5 000 м (0 - 50 мкс);
    0 – 12 500 м (0 - 125 мкс);
    0 – 25 000 м (0 - 250 мкс);
    0 – 50 000 м (0 - 500 мкс);
    Инструментальная погрешность измерения расстояния от 0.04% до 0.4% в зависимости от поддиапазона измерений от 0.5 м до 20 м при КУ=1.500
    Эффективная частота дискретизации 100 МГц
    Длительность зондирующего импульса от 10 нс до 20 мкс
    Амплитуда зондирующего импульса 10 В на согласованную нагрузку
    Чувствительность приёмного тракта не хуже 1 мВ
    Диапазон перекрываемого затухания не менее 80 дБ
    Диапазон установки коэффициента укорочения от 1.00 до 3.00, с шагом 0.01
    Энергонезависимая память на 100 рефлектограмм
    на 200 коэффициентов укорочения
    Блок кабельного моста
    Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа в диапазоне от 1,0 Ом до 9 900 Ом ±(0,005R+0,2) Ом
    Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции при измерительном напряжении постоянного тока (180 ± 10) В:
    в диапазоне от 10 кОм до 999 кОм ± 0,01R
    в диапазоне от 1 МОм до 999 МОм ± 0,02R
    в диапазоне от 1000 МОм до 10000 МОм ± 0,1R
    Пределы допускаемой абсолютной погрешности измерения электрической ёмкости в диапазоне от 1 нФ до 3000 нФ ±(0,1С+1) нФ
    Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в диапазоне от 1 В до 200 В ±(0,01U+1) В
    Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока частотой (50 ± 5) Гц в диапазоне от 10 В до 250 В ±(0,02U+2) В
    Энергонезависимая память на 100 характеристик кабеля
    Общие характеристики
    Дисплей Монохромный 3,8” (320 x 240 пикселей)
    Время непрерывной работы от аккумулятора не менее 8 часов
    Время непрерывной работы от блока питания не ограничено
    Диапазон рабочих температур от -20 °С до +40 °С
    Габаритные размеры 240*200*115 мм
    Масса 2 кг

  • Комплект поставки РИ-10М2 СТРИЖ

    № Наименование Количество
    1 Рефлектометр импульсный РИ-10М2 СТРИЖ 1
    2 Блок питания (зарядное устройство) 1
    3 Кабель соединительный для рефлектометра 1.0 м, 75 Ом, BNC.M-крокодилы 2
    4 Провод соединительный для моста 1,0 м, “банан”-крокодил 3
    5 Кабель COM to COM 1
    6 Сумка для аксессуаров 1
    7 Руководство по эксплуатации РЭ 1

    Программное обеспечение доступно для скачивания на сайте производителя.
