ИДМ20М, ИДМ 20М

Рефлектометры для силовых кабелей (измерители неоднородностей линий)

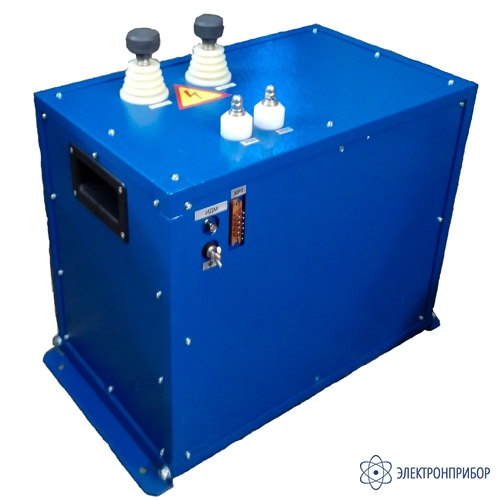

ИДМ-20М (для работы с ГИ-20-2) — адаптер импульсно-дугового разряда

Код товара: 54486

    • Гарантия

      1 год

    Назначение адаптера импульсно-дугового разряда ИДМ-20М (для работы с ГИ-20-2):

    Блок ИДМ-20М (для работы с ГИ-20-2) в комплекте с ударным генератором ГИ-20-2 и рефлектометром РЕЙС-305 предназначен для осуществления рефлектометрического и импульсно-дугового методов измерения расстояния до места повреждения силовых кабелей. Самостоятельного применения блок не имеет.

    Блок может эксплуатироваться в закрытых не отапливаемых помещениях или под навесом при отсутствии конденсации влаги при следующих условиях:

    • температура окружающей среды от -40°С до +40°С;
    • относительная влажность до 80% при +25°С
    • атмосферное давление 530-800 мм ртутного столба.

  • Технические характеристики адаптера импульсно-дугового разряда ИДМ-20М (для работы с ГИ-20-2):

    Параметр Значение
    Напряжение питания частотой 50Гц, В 220±22
    Максимальная потребляемая мощность, кВА не более 0,2
    Максимальная амплитуда входных импульсов, кВ не более 20
    Максимальная амплитуда выходного сигнала, В не более 30
    Переключение режимов работы с БУ ГИ-20-2
    Время непрерывной работы, ч 0,5
    Габаритные размеры, мм 550 х 320 х 480
    Масса, кг 24

  • Комплект поставки ИДМ-20М (для работы с ГИ-20-2)

    № Наименование Количество
    1 Адаптер импульсно-дугового разряда ИДМ-20М (для работы с ГИ-20-2) 1
    2 Кабель соединительный 1
    3 Этикетка 1
