СЛЕДОПЫТ — малогабаритный поисковый беспрожиговый комплекс
Код товара: 84722-
Назначение малогабаритного поискового беспрожигового комплекса СЛЕДОПЫТ:
Малогабаритный поисковый беспрожиговый комплекс СЛЕДОПЫТ имеет в составе всё необходимое оборудование для поиска места повреждения ЛЮБОГО кабеля с металлическими жилами. Обходится значительно дешевле передвижной или стационарной электролаборатории. Весь комплекс легко вмещается в багажник легкового автомобиля.

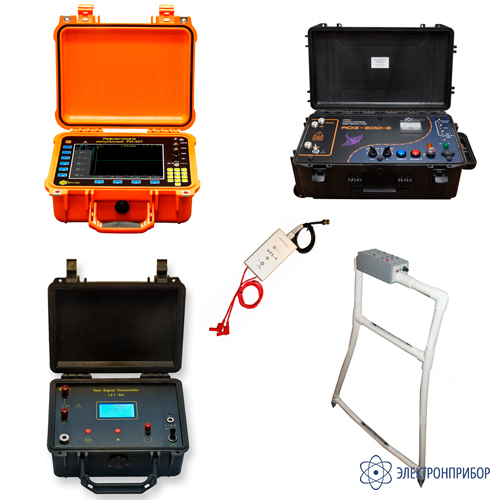

Состав комплекта:

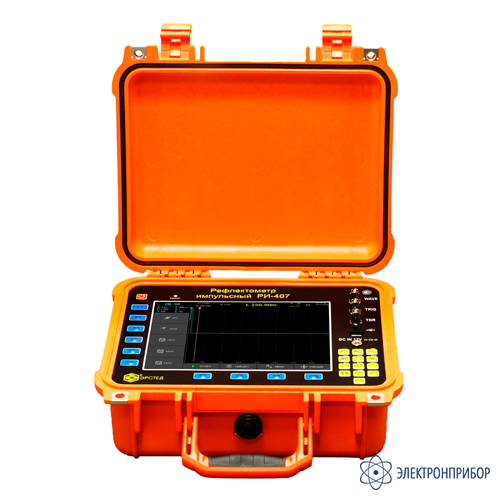

- защищённый импульсный рефлектометр для силовых КЛ РИ-407 СТРИЖ-С;

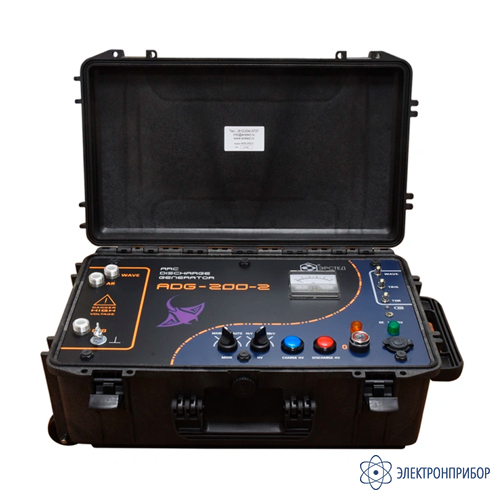

- генератор дуговых разрядов ADG-200-2 СКАТ-М;

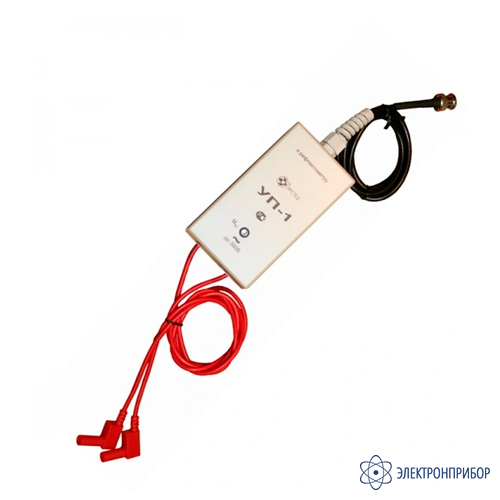

- устройство переходное УП-1;

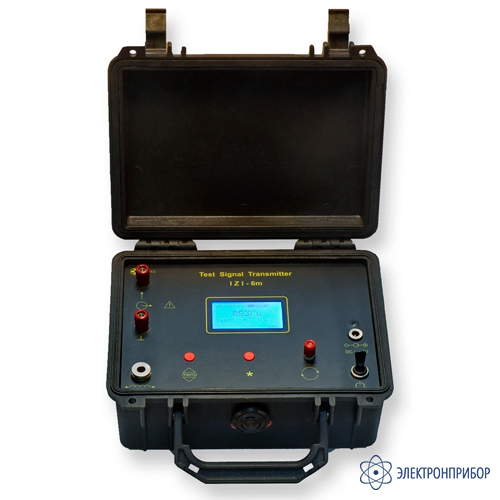

- источник зондирующих импульсов (генератор) ИЗИ-6М;
- трассодефектоискатель ТДИ-05М-3 (приемник).
-
-
Технические характеристики малогабаритного поискового беспрожигового комплекса СЛЕДОПЫТ:
Рефлектометр для силовых линий РИ-407 СТРИЖ-С Параметр Значение Режимы измерений импульсный (TDR);
импульсно-дуговой (ARM);
волны напряжения (Decay);
волны тока (ICE)Дисплей цветной TFT 10” (800 х 600 пикселей) Диапазон измерения расстояния (временной задержки) от 0 до 256 000 м (от 0 до 2560 мкс) Поддиапазоны измерений 0 – 62,5 м (0 – 0,625 мкс)
0 – 125 м (0 – 1,25 мкс)
0 – 250 м (0 – 2,5 мкс)
0 – 500 м (0 – 5 мкс)
0 – 1000 м (0 – 10 мкс)
0 – 2000 м (0 – 20 мкс)
0 – 4000 м (0 – 40 мкс)
0 – 8000 м (0 – 80 мкс)
0 – 16000 м (0 – 160 мкс
0 – 32000 м (0 – 320 мкс)
0 – 64000 м (0 – 640 мкс)
0 – 128000 м (0 – 1280 мкс)
0 – 256000 м (0 – 2560 мкс)Погрешность измерения расстояния от 0,025% до 0,2% от поддиапазона Эффективная частота дискретизации 800 МГц Выходной импеданс 75 Ом Длительность зондирующего импульса от 10 нс до 100 мкс Амплитуда зондирующего импульса (на согласованную нагрузку) U1 - не менее 18 В (9 В на согласованную нагрузку);
U2 - не менее 86 В (43 В на согласованную нагрузку)Чувствительность приёмного тракта не хуже 3 мВ Диапазон перекрываемого затухания не менее 83 дБ Диапазон установки коэффициента укорочения от 1,000 до 10,000, с шагом 0,001 Диапазон регулировки временной задержки (импульсно-дуговой метод) от 0 до 50 мс, с шагом 0,2 мс Синхронизация (импульсно-дуговой метод) измерительный вход
вход TRIGСинхронизация по амплитуде (волновой метод) от -165 до +165 В, с шагом 2 В Объем энергонезависимой памяти для рефлектограмм не менее 1000 рефлектограмм Интерфейс с ПК через внешний накопитель USB-Flash Время непрерывной работы от аккумуляторной батареи не менее 6 часов Время непрерывной работы через сетевой адаптер не ограничено Диапазон рабочих температур от -20 °С до +40 °С Габаритные размеры 152 х 339 х 295 мм Масса прибора с аккумуляторной батареей не более 4 кг Генератор дуговых разрядов ADG-200-2 СКАТ-М Диапазон регулировки выходного напряжения 0…10 кВ Ступени выходного напряжения 4 кВ, 10 кВ Режимы заряда прямой заряд кабеля до пробоя (AUTO),
заряд встроенного конденсатора (MANUAL)Максимальная запасенная энергия 200 Дж Время затягивания дуги 1...10 мс (зависит от внешних условий) Минимальный интервал времени между последовательными разрядами определяется оператором, но не менее 20 с Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают на разъеме TDR — 60 В,
на разъеме WAVE – 120 В,
на разъеме TRIG – 20 ВПитание автономное – аккумулятор 12 В, 12 А/ч Диапазон рабочих температур -20...+40 °С Габаритные размеры 570 х 350 х 200 мм Масса, не более 17 кг Устройство переходное УП-1 Максимально допустимое напряжение на входе 380 В Индикация напряжения на линии от 50 В Диапазон рабочих температур - 20 … + 40 °С Габаритные размеры 120 х 65 х 40 мм Масса не более 0,2 кг Защита от пыли и воды соответствует степени защиты IP54 по ГОСТ 14254-96 Вибро- и ударопрочность в соответствии с ГОСТ 12997-84 Генератор ИЗИ-6М Заводские частоты 7 Гц, 893 Гц, 2,43 кГц, 8,93 кГц для работы совместно с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА Диапазон установки пользовательских частот 300 Гц – 40000 Гц Точность установки пользовательских частот не более ±0,5% от устанавливаемого значения частоты Шаг установки пользовательских частот 1,0 Гц Временной интервал следования зондирующих импульсов в режиме ИГ пачка – 0,375 секунд, пауза – 0,125 секунд Выходная мощность 1…6 Вт в зависимости от нагрузки в диапазоне 1,5 Ом … 1 кОм Измерение напряжения 0 .. 400 В (постоянное, переменное) Управление управление через меню, монохромный ЖКИ дисплей 128*64 точки с подсветкой Дистанционное управление мощностью и рабочими частотами на расстояниях до 1 км. (опция поставляется по заказу) Возможность неконтактного подключения к трассе выносной герметичный резонансный индуктор Согласование с нагрузкой автоматическое Время непрерывной работы не менее 10 часов, в зависимости от нагрузки при температуре 10°С. . +30°С Электропитание встроенный аккумулятор 12 В, внешний источник 12 В, сеть 220 В, 50 Гц через адаптер Масса c аккумулятором 4,5 кг Диапазон рабочих температур -20°С …+50°С при влажности до 95%, без конденсата Совместимые по параметрам сигнала приемники ТДИ-МА, ТИ-05-3, ТДИ-05м-3 и ЛЮБЫЕ приемники в частотном диапазоне 300 Гц … 40 кГц Трассодефектоискатель ТДИ-05М-3 Методы поиска индукционный и контактный Рабочие частоты, индукционный метод 50 Гц, 893 Гц, 2430 Гц, 8930 Гц Рабочие частоты, контактный метод 50 Гц, 893 Гц, 2430 Гц, 8930 Гц Активная фильтрация аналоговая Вывод информации измерительная головка, головные телефоны Время непрерывной работы, не менее 40 часов, зависит от состояния аккумулятора Габаритные размеры 960 х 650 х 75 мм Масса не более 1,8 кг Диапазон рабочих температур -15...+40 °С Совместимые по параметрам сигнала генераторы источник зондирующих импульсов ИЗИ-6М или ИЗИ-100 -
Комплект поставки СЛЕДОПЫТ
№ Наименование Количество 1 Защищённый импульсный рефлектометр для силовых КЛ РИ-407 СТРИЖ-С 1 2 Генератор дуговых разрядов ADG-200-2 СКАТ-М 1 3 Устройство переходное УП-1 1 4 Источник зондирующих импульсов (генератор) ИЗИ-6М 1 5 Трассодефектоискатель ТДИ-05М-3 (приемник) 1 -
