РИ-307USBм СТРИЖ рефлектометр
Код товара: 29907-
-
Гарантия
1 год
-
Производитель
Назначение рефлектометра РИ-307USBм СТРИЖ:
РИ-307USBм СТРИЖ является полным функциональным аналогом РИ-307 СТРИЖ при существенно меньшей цене и габаритах. Рефлектометр РИ-307USBм СТРИЖ предназначен для работы в едином комплексе с персональным компьютером.
Импульсный рефлектометр РИ-307USBм СТРИЖ – это двухканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар, "мерцающие" неоднородности).
Прибор РИ-307USBм СТРИЖ предназначен для проведения следующих измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:
- Измерение длин кабелей;
- Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- Измерение коэффициента укорочения линии при известной ее длине;
- Определение характера повреждений.
Импульсный рефлектометр РИ-307USBм СТРИЖ применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- Медножильные кабели связи (ТПП, МКС);
- Кабели сигнализации и управления (СБПЗАВпШп);
- Силовые кабели (АСБ, ВВГ, СИП);
- Воздушные кабельные линии;
- Компьютерные сети (СКС);
- Телевизионные и радиочастотные кабельные линии (РК-75).
- Для определения длины кабеля при его производстве, складировании и торговле.
Особенности рефлектометра РИ-307USBм СТРИЖ:

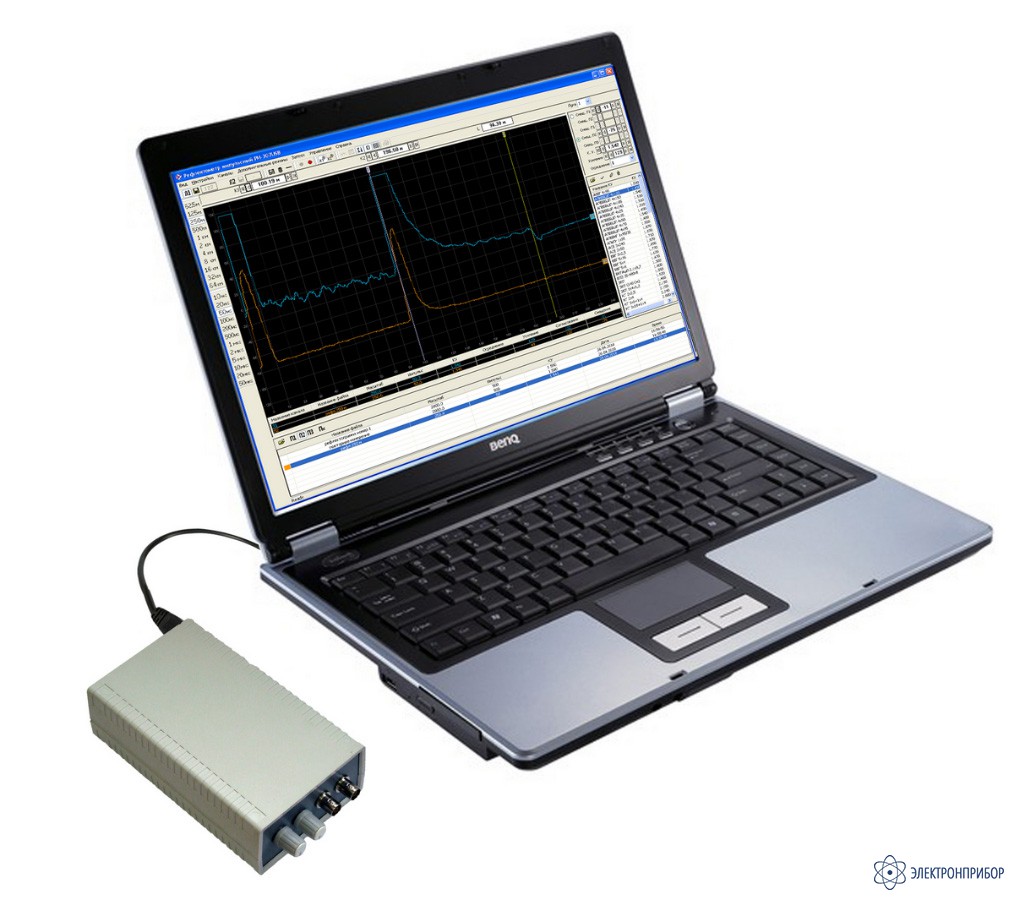

- Исполнение в виде выносного блока, подключаемого к ПК по USB;
- Питание по шине USB (не требует аккумуляторов и блока питания);
- Управление и отображение результатов измерения на персональном компьютере;
- Два параллельных канала;
- Измерение в реальном масштабе времени;
- Максимальная дальность - 64 км;
- Высокое разрешение по дальности: 12,5 см в диапазонах 62,5 м – 1 км; 25 см – 8 м в диапазонах 2 км – 64 км;
- Двухкурсорная измерительная система;
- Возможность детального рассмотрения любого участка рефлектограммы;
- Подавление асинхронных помех;
- Режим выявления непостоянных во времени неоднородностей;
- Сравнение до пяти рефлектограмм (две линии и три рефлектограммы из памяти);
- Режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
- Режим регистрации разбитости пар;
- Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.
-
-
Технические характеристики рефлектометра РИ-307USBм СТРИЖ:
Параметр Значения Диапазон измерения расстояния (временной задержки) от 0 до 64000 м (от 0 до 640 мкс) Поддиапазоны измерений 0 – 62,5 м (0 – 0,625 мкс),
0 – 125 м (0 – 1,25 мкс);
0 - 250 м (0 – 2,5 мкс);
0 - 500 м (0 -5 мкс);
0 - 1000 м (0 - 10 мкс);
0 - 2000 м (0 - 20 мкс);
0 - 4000 м (0 - 40 мкс);
0 - 8000 м (0 - 80 мкс);
0 - 16000 м (0 - 160 мкс);
0 - 32000 м (0 - 320 мкс);
0 - 64000 м (0 - 640 мкс)Погрешность измерения расстояния от 12,5 см до 8 м в зависимости от поддиапазона измерений. Диапазон согласованных сопротивлений от 25 Ом до 600 Ом Длительность зондирующего импульса от 10 нс до 50 мкс Амплитуда зондирующего импульса не более 10 В Чувствительность приёмного тракта 1 мВ Диапазон установки коэффициента укорочения от 1.000 до 3.000, с шагом 0.001 Время непрерывной работы не ограничено Габаритные размеры 175х95х47 мм Диапазон рабочих температур от -20 °С до +40 °С Масса прибора с аккумуляторной батареей не более 0,3 кг -
Комплект поставки РИ-307USBм СТРИЖ
№ Наименование Количество 1 Рефлектометр импульсный РИ-307USBм с выбранной версией ПО 1 2 Кабель USB 2.0 (A – B) для подключения к ПК 1 3 Переходной кабель для подключения к измеряемой линии 2 4 Руководство по эксплуатации 1 5 Сумка для аксессуаров 1 Программное обеспечение доступно для скачивания на сайте производителя.
-
Дополнительная комплектация РИ-307USBм СТРИЖ
-
Модификации РИ-307USBм СТРИЖ
-
Файлы для РИ-307USBм СТРИЖ
