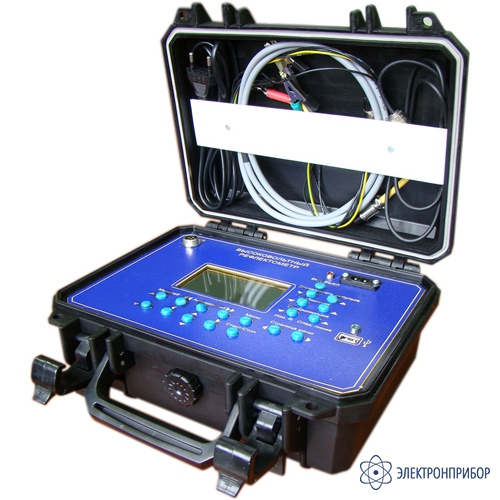

ИСКРА-4 — рефлектометр высоковольтный осциллографический

Код товара: 50440

    • Гарантия

      1 год

    Назначение рефлектометра высоковольтного осциллографического ИСКРА-4:

    Рефлектометр высоковольтный осциллографический ИСКРА-4 предназначен для определения расстояния до места повреждения кабелей электроснабжения.

    Прибор позволяет:

    • обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
    • измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до мест обрыва или короткого замыкания;
    • запоминать, хранить и обрабатывать результаты измерений;
    • в составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 15,3 км (35 км) при всех видах повреждений без использования предварительного полного прожига изоляции.

    Рефлектометр ИСКРА-4 позволяет определять расстояние до места пробоя кабеля используя низкое и высокое напряжение при помощи методов:

    • TDR (низковольтный импульсный метод);
    • ICE (высоковольтный метод колебательного разряда со связью по току);
    • Decay (высоковольтный метод колебательного разряда со связью по напряжению);
    • ARC (высоковольтный импульсно-дуговой метод).

  • Технические характеристики рефлектометра высоковольтного осциллографического ИСКРА-4:

    Параметр Значение
    Максимальное измеряемое расстояние до места повреждения, км 15,3 (35*)
    Минимальное измеряемое расстояние до места повреждения, м 3
    Дискретность измерения, м 0,5
    Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом:
    - амплитуда, кВ
    - длительность фронта, мкс, не более
    - длительность импульса, мкс, не менее
    от 3 до 25;
    0,15;
    2
    Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом:
    - амплитуда, В, не менее
    - длительность фронта, мкс, не более
    - длительность импульса, мкс
    5;
    0,02;
    0,05-10
    Наибольшее рабочее напряжение датчика импульсного напряжения, кВ 60
    Погрешность измерения расстояния до места повреждения на высоком напряжении зависит от режима измерения и от пробивного напряжения повреждённого участка1
    Время непрерывной работы 8 часов
    Срок службы рефлектометра не менее 5 лет
    Габаритные размеры рефлектометра, мм 280х240х125
    Габаритные размеры датчика ДИН-1, мм 290х180х50
    Габаритные размеры датчика ДИТ-1, мм 110х65х45
    Габаритные размеры сумматора, мм 60х80х20
    Масса рефлектометра, кг 3
    Масса датчика ДИН-1, кг 0,7
    Масса датчика ДИТ-1, кг 0,2
    Масса сумматора, кг 0,1

    *по индивидуальному заказу, без изменения стоимости прибора.

    Примечние:
    1 В случае измерения расстояния на высоком напряжении в режимах «заплывающего пробоя», холостого хода, короткого замыкания погрешность составляет от +15 до +25 метров на расстоянии до 1 км, и от +20 до +40 метров на расстоянии свыше 1 км. Точность измерений очень сильно зависит от точности, установленного в приборе коэффициента укорочения КУ (скорость распространения волны напряжения в кабеле. Для силовых кабелей этот параметр не нормируется. Кроме того, нередки случаи, когда часть кабельной линии проложена другим типом кабеля, имеющего иной коэффициент укорочения).

  • Комплект поставки ИСКРА-4

    № Наименование Количество
    1 Рефлектометр высоковольтный ИСКРА-4 1
    2 Датчик импульсного напряжения ДИН-1 1 (или 2
    по требованию заказчика*)
    3 Датчик импульсного тока ДИТ-1 1
    4 Кабель соединительный низковольтный, длина 1,5 м 1
    5 Кабель соединительный коаксиальный, длина 0,4 м 1
    6 Руководство по эксплуатации 1
    7 Комплект кабелей и разъемов 1
    8 Сумматор 1

    * Второй датчик поставляется по дополнительному заказу за отдельную плату.
