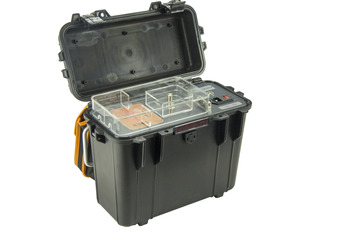

МИР MIM — согласующее устройство для предварительного определения мест высокоомных повреждений

Код товара: 70939

    • Производитель

      МИР

    Назначение согласующего устройства для предварительного определения мест высокоомных повреждений МИР MIM:

    Присоединительное устройство МИР MIM применяется для предварительного определения мест высокоомных повреждений. Для того чтобы реализовать метод колебательного разряда по напряжению необходимо совместное использование присоединительного устройства МИР MIM, с генератором высоковольтных импульсов HVA2000 и рефлектометром МИР305.

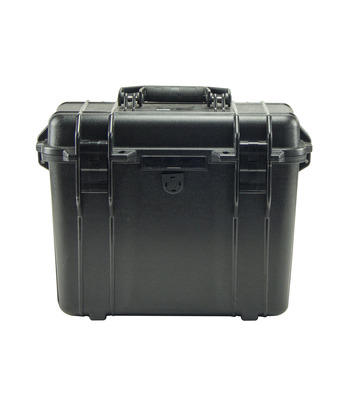

    Одной из отличительных характеристик данного прибора является то, что его компактное исполнение в кейсе с ручкой и на колесах позволяет с легкостью производить транспортировку устройства в самые труднодоступные места. Также в приборе реализованы беспрожиговые методы, что позволяет данному оборудованию доукомплектовать ЭТЛ, где данные методы не реализованы.

    Преимущества МИР MIM:

    • Компактное исполнение в ударопрочном кейсе;
    • Возможность совместной работы с генератором высоковольтных импульсов HVA2000 и рефлектометром МИР305;
    • Беспрожиговые методы;
    • прост и понятен в подключении и работе.

    При импульсно-дуговом методе происходит прохождение импульсного разряда от генератора высоковольтных импульсов через присоединительное устройство МИР MIM, что в свою очередь создает дуговой разряд в месте пробоя. С помощью подключенного рефлектометра МИР305 на рефлектограмме отчетливо видно место короткого замыкания. При анализе рефлектограмм можно определить расстояние до места повреждения.

  • Технические характеристики согласующего устройства для предварительного определения мест высокоомных повреждений МИР MIM:

    Параметр Значение
    Напряжение питания частотой 50Гц 220±22 В
    Максимальная потребляемая мощность 200 ВА
    Максимальная амплитуда входных импульсов ≤ 40 кВ
    Максимальная амплитуда выходного сигнала ≤ 110 В
    Время непрерывной работы ≤ 0,5 ч
    Габаритные размеры, мм 430x500x300
    Масса, кг 18

  • Комплект поставки МИР MIM

    № Наименование Количество
    1 Согласующее устройство для предварительного определения мест высокоомных повреждений МИР MIM в кейсе 1
    2 Кабель заземления 1

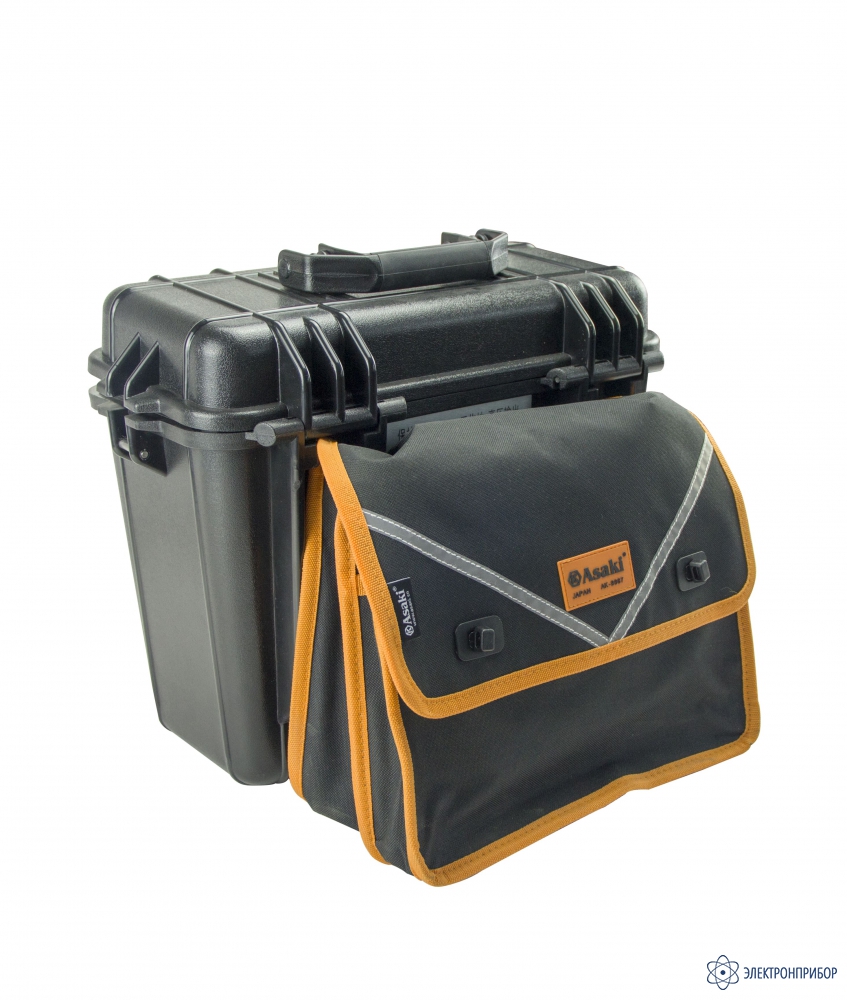

    3 Высоковольтный кабель в сумке 1
    4 Кабель заземления 1
    5 Кабель питания 1
    6 Документация (паспорт, руководство по эксплуатации) 1
