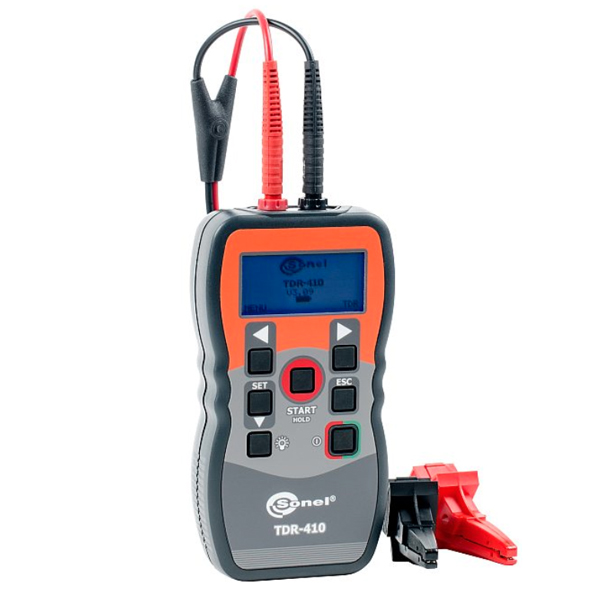

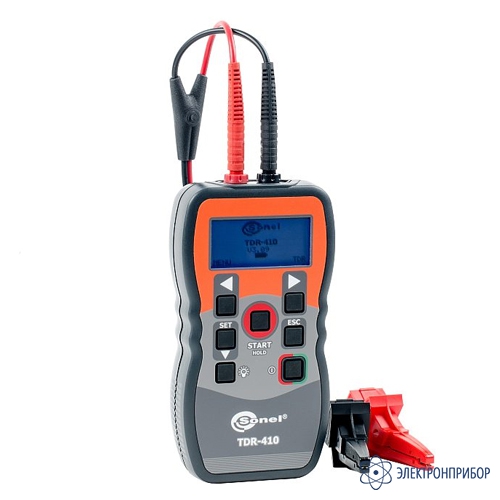

TDR-410 — рефлектометр

Код товара: 35458
  • 4-6 дней
    Акция

    • Гарантия

      2 года

    • Производитель

      Sonel, Россия

    • Артикул

      WMRUTDR410

    Назначение рефлектометра TDR-410:

    Рефлектометр TDR-410 является удобным цифровым импульсным локализатором. Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и телефонных кабелях. Рефлектометр TDR-410 позволяет измерить длину кабеля и определить расстояние до повреждения в диапазоне от 0 до 4000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях.

    Основные характеристики рефлектометра TDR-410:

    • Определение мест повреждения: силовых кабелей, телекоммуникационных и телефонных кабелей, коаксиальных кабелей;
    • Обнаружение обрыва, короткого замыкания, а также любых повреждений, связанных с изменением величины сопротивления;
    • Графическое отображение повреждения и автоматический расчет расстояния до места повреждения с отображением значения на дисплее.

  • Технические характеристики рефлектометра TDR-410:

    Параметр Значения
    Диапазон измерения в метрах 7, 15, 30, 60, 120, 250, 500, 1 км, 2 км, 3 км, 4 км
    Выбор диапазона измерения ручной или автоматический
    Минимальная длина кабеля 4 м
    Точность измерения 1% выбранного диапазона *
    Разрешение измерения ок. 1% выбранного диапазона
    Чувствительность измерения минимум 3 пикселя при отражении от повреждения на расстоянии до 4 км (для медного кабеля с диаметром жил 0,6 мм)
    Скорость распространения волн регулируемая в диапазоне от 0% до 99% скорости света с шагом 1%
    Волновое сопротивление кабеля выбор из значений 25, 50, 75 и 100 Ом
    Разрешение ЖК-дисплея 128 x 64 пиксель
    Защита по напряжению 250 В переменного тока (AC)
    Генератор тонального сигнала двухтональный переменной частоты 810 Гц – 1110 Гц
    Амплитуда зондирующего импульса +5 В в разомкнутой цепи, +1.5 В при нагрузке 50 Ом
    Длительность зондирующего импульса 3 нс до 3 мкс в зависимости от диапазона
    Частота отправки импульса 2 сканирования в секунду или один импульс (для каждой шкалы диапазона)
    Питание 6 В (4 алкалиновых батарейки AA)
    Температура хранения -20°C до +70°C
    Рабочая температура -10°C до +50°C
    Размеры, мм 165 x 90 x 37
    Масса, г 350
    Степень защиты корпуса IP54

    * - Точность измерения порядка +/-1% при условии установки точного значения коэффициента распространения для испытуемого кабеля и постоянства этого коэффициента по всей длине кабеля. Для получения номинальной точности измерения необходима также правильная установка курсора на наблюдаемую аномалию сигнала.

  • Комплект поставки TDR-410

    № Наименование Описание Фото Количество Индекс
    1 TDR-410 - рефлектометр Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и телефонных кабелях. Позволяет измерить длину кабеля и определить расстояние до повреждения в диапазоне от 0 до 4000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях. 1 WMRUTDR410

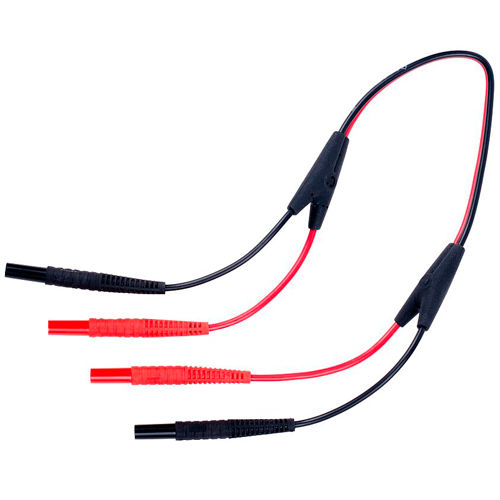

    2 Двухпроводный соединительный кабель 0,6 м Двухпроводный соединительный кабель 0,6 м 1 WAPRZ0X6DZBB
    3 Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKRORE20K02
    4 Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBL20K01

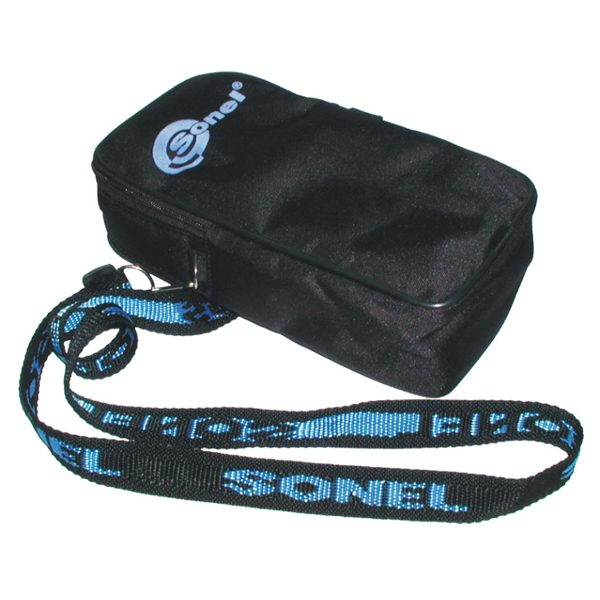

    5 Футляр M2 Предназначен для упаковки и транспортировки приборов типа MIC-1000, MIC-2500, TDR-410. 1 WAFUTM2
