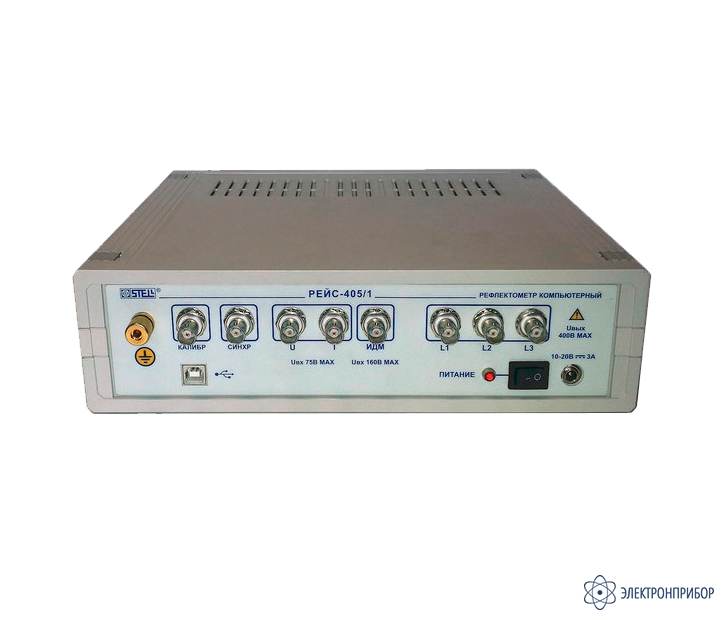

РЕЙС-405/1 — рефлектометр компьютерный
Код товара: 53220-
-
Производитель
Описание рефлектометра компьютерного РЕЙС-405/1 :
РЕЙС-405/1 - это мощный и компактный компьютерный рефлектометр для определения мест повреждений в силовых кабельных линиях.
Высокоэффективен при использовании в составе электротехнической лаборатории.
Преимущества рефлектометра компьютерного РЕЙС-405/1:
- Четыре метода измерения;
- Мощный зондирующий сигнал;
- Увеличенный диапазон измерения;
- Простой, интуитивно-понятный интерфейс;
- Прямое управление параметрами.
Назначение рефлектометра компьютерного РЕЙС-405/1:
РЕЙС-405/1 является измерительной системой, которая объединяет в себе 4 измерительных прибора:
- Рефлектометр для металлических кабельных и воздушных линий;
- Измеритель сопротивления изоляции;
- Измеритель по импульсно-дуговому методу;
- Измеритель по методу колебательного разряда.
Рефлектометр РЕЙС-405/1 разработан на основе пожеланий пользователей прибора.
Рефлектометр РЕЙС-405, который получил распространение и хорошо зарекомендовал себя в практике поиска и обнаружения повреждений в силовых кабельных линиях.
РЕЙС-405/1 предназначен для использования в комплекте с компьютером, в составе электроизмерительных лабораторий, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405/1 может быть также использован для измерения и других типов линий с металлическими проводниками.
РЕЙС-405/1 предназначен для использования в комплекте с компьютером, в составе электроизмерительных лабораторий, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405/1 может быть также использован для измерения и других типов линий с металлическими проводниками.
В электроизмерительной лаборатории рефлектометр РЕЙС-405/1 может быть использован как постоянно-встроенный прибор.
Управление рефлектометром РЕЙС-405/1 осуществляется от внешнего (управляющего) компьютера по интерфейсу USB.
Управляющим компьютером может быть как обычный ноутбук, так и специализированный панельный компьютер под управлением ОС Windows версий от Windows ХР до Windows 10.
Минимальное разрешение экрана 1024x768 (рекомендуется минимум 1280x1024).
Интерфейс программы управления позволяет использовать не только клавиатуру и мышь, но и тачскрин панельного компьютера.
РЕЙС-405/1 является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.
Особенности применения рефлектометра компьютерного РЕЙС-405/1:
Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства.
Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.
Примеры интерфейса программы:
-
-
Технические характеристики рефлектометра компьютерного РЕЙС-405/1:
Параметр Значение Режим "Метод рефлектометра" Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) Минимальный диапазон - 250 м
Максимальный диапазон - 250000 мКоэффициент укорочения: Установка или измерение в пределах 1,00. .7.00
Встроенная таблицаЗондирующие сигналы Амплитуда 25 В...120 В
Длительность от 100 нс до 300 мксВыходное сопротивление 10... 1000 Ом. программно-регулируемое, с отображением величины на экране Инструментальная погрешность измерения расстояния не более 0,1 % Система отсчета расстояния при помощи вертикальных курсоров Режимы измерения Прямой - считывание и отображение текущей рефлектограммы по любому из входов: вход L1: вход L2, вход L3;
Сравнение - наложение двух или трёх рефлектограмм (вход-вход вход-память, память-память, входы L1-L2-L3);
Раздельный - зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3);
Разность - отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память).Растяжка Возможность растяжки выбранного участка рефлектограммы Память Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти Отстройка от аддитивных помех и шумов Усреднение посредством цифрового накопления, фильтрация сигналов Отстройка от синхронных помех При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля).
При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля).Эквивалентная (эффективная) частота дискретизации 32 ГГц Режим "Метод колебательного разряда" Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5) Минимальный диапазон - 250 м
Максимальный диапазон - 250000 мМаксимальная амплитуда входных сигналов 50 В Входное сопротивление по волновому входу 300 Ом Инструментальная погрешность измерения расстояния не более 0.1 % Усиление от-18 до +74 дБ Режимы работы Просмотр линии
Ожидание разряда
Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)Частота дискретизации 200 МГц Подключение к линии (при методе колебательного разряда) Через присоединительное устройство по напряжению или по току Режим "Импульсно-дуговой метод" Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5 Минимальный диапазон - 250 м
Максимальный диапазон - 250000 мДиапазон амплитуд входных сигналов (периодических и однократных) на входе 0,002 ... 120 В (без присоединительного устройства напряжения) Инструментальная погрешность измерения расстояния не более 0,1 % Усиление от-18 до +74 дБ Режимы работы Просмотр линии
Ожидание разряда
Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)Частота дискретизации 200 МГц Режим "Метод измерения сопротивления изоляции" Минимальное измеряемое сопротивление не более 1 кОм Максимальное измеряемое сопротивление не менее 1 ГОм Измерительное напряжение 400 В Инструментальная погрешность измерения не более 5% Режимы измерения L1-L2, L1-L3. L2-L3, U-броня, 12-броня. 13-броня Общие характеристики Связь с компьютером USB 2.0 Hi-speed Питание Сеть переменного тока 100.240 В. 50. . 60 Гц
Сеть постоянного тока 10. . .20 ВУсловия эксплуатации +5...+40°С Габаритные размеры (ШхВхГ) 270 х 300 х 77 мм Масса Не более 3,5 кг -
Комплект поставки РЕЙС-405/1
№ Наименование Количество 1 Рефлектометр компьютерный РЕЙС-405/1 1 2 Кабель присоединительный, 2 метра 3 3 Кабель присоединительный, 3 метра 3 4 Тройник (для поверки) 1 5 Нагрузка (для поверки) 1 6 Сетевой адаптер 1 7 Руководство по эксплуатации 1 8 Формуляр 1 -
Дополнительная комплектация РЕЙС-405/1
