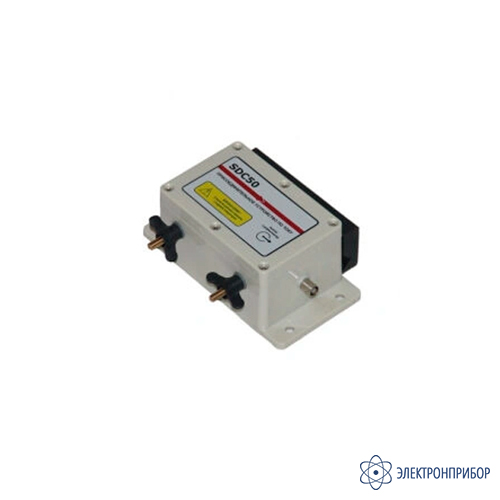

SDC50 — присоединительное устройство (датчик тока)

Код товара: 35752

    Назначение присоединительного устройства (датчика тока) SDC50

    SDC50 используется при методе колебательного разряда по току, если сопротивление в месте повреждения кабельной линии составляет от нуля ом до сотен килоом.

    Особенности присоединительного устройства (датчика тока) SDC50

    При замыкании управляемого разрядника высоковольтного импульсного генератора в линию посылается высоковольтный электромагнитный импульс от заряженного конденсатора, который достигнув места повреждения создает в нем пробой изоляции кабельной линии. Это вызывает волновой колебательный процесс в цепи генератор-линия.

    При достижении электромагнитной волной, посланной от генератора, места повреждения происходит следующее:

    а)пробой- в случае, если сопротивление в месте повреждения не равно нулю.

    После пробоя отраженный от повреждения фронт волны вернется к месту посылки - генератору, отразится от него и снова вернется к месту повреждения;

    б)пробоя не произойдет- в случае, если сопротивление в месте повреждения близко к нулю. Тогда электромагнитная волна будет отражаться от короткого замыкания в месте повреждения. Этот процесс будет продолжаться до тех пор, пока за счет потерь амплитуда электромагнитной волны не затухнет.

    Возникший в линии колебательный процесс фиксируется системой СТЭЛЛ-4500, подключенной к выходу импульсного генератора посредством присоединительного устройства по току.

    Период колебательного процесса однозначно связан с расстоянием до места пробоя, что и вычисляется прибором при размещении измерительных курсоров на характерных точках зафиксированных колебаний.

  • Технические характеристики присоединительного устройства (датчика тока) SDC50

    Параметр Значение
    Величина входного импульсного тока, не более 50 кА
    Величина выходного напряжения, не более 50 В
    Габаритные размеры 120 x 80 x 65 мм
    Вес, не более 1 кг

  • Комплект поставки SDC50

    № Наименование Количество
    1 Присоединительное устройство (датчик тока) SDC50 1
