TDR 420, TDR420

Рефлектометры для силовых кабелей (измерители неоднородностей линий)

TDR-420 — рефлектометр

Код товара: 83266

    • Гарантия

      2 года

    • Производитель

      Sonel

    • Артикул

      WMRUTDR420

    Назначение рефлектометра TDR-420:

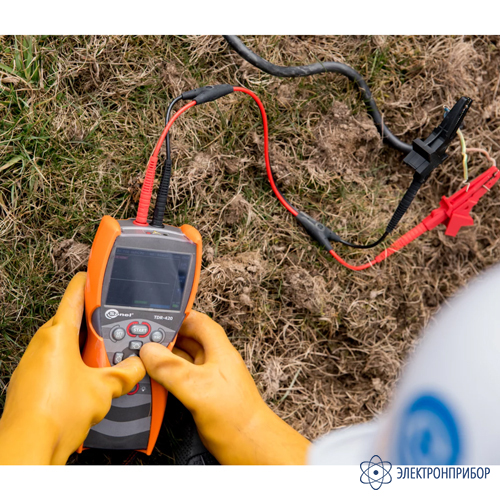

    Рефлектометр TDR-420 является удобным цифровым импульсным локализатором. Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и кабелях связи. TDR-420 позволяет определить длину кабеля и расстояние до повреждения в диапазоне от 0 до 6000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях.

    Функциональные возможности рефлектометра TDR-420:

    • измерение длины кабеля и определения расстояние до повреждения в диапазоне от 0 до 6000 м;
    • определение мест повреждения: силовых кабелей, телекоммуникационных и телефонных кабелей, коаксиальных кабелей;
    • обнаружение обрыва, короткого замыкания, а также любых повреждений, связанных с изменением величины сопротивлени;

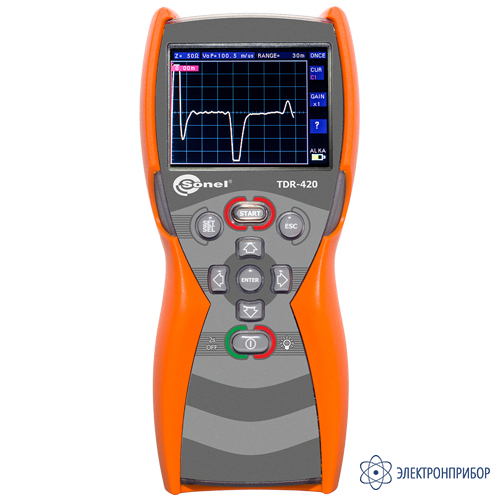

    • графическое отображение повреждения и автоматический расчет расстояния до места повреждения с отображением значения на жидкокристаллическом дисплее с разрешением 320х240 пикселей;
    • функция «Помощь» для интерпретации полученного результата в процессе измерения.

  • Технические характеристики рефлектометра TDR-420:

    Параметр Значения
    Диапазон измерения в метрах 7, 15, 30, 60, 120, 250, 500, 1000, 2000, 3000, 6000
    Выбор диапазона измерения ручной
    Минимальная длина кабеля 4 м
    Точность измерения 1% выбранного диапазона *
    Разрешение измерения приблизительно 1% выбранного диапазона
    Скорость распространения VoP 15,0…148,5 м/мкс или 10…99 % Vc
    Волновое сопротивление кабеля выбор из значений 25 Ом, 50 Ом, 75 Ом, 100 и 120 Ом
    Разрешение ЖК-дисплея 320 x 240
    Подсветка ЖК-дисплея электролюминесцентная
    Генератор тонального сигнала осциллирующий 810 – 1110 Гц
    Длительность выходного импульса 3 нс до 3 мкс в зависимости от диапазона
    Амплитуда выходного импульса +5 В в разомкнутой цепи, +1,5 В при нагрузке 50 Ом
    Частота генерации импульса до 3-х сканирования в секунду или один импульс (ONCE)
    Питание элемент питания LR6 (АА) – 4 штуки;
    элемент питания HR6 (АА) – 4 штуки
    Срок службы батареи не менее 8 часов непрерывного сканирования
    Индикация разряда элементов питания индикатор состояния заряда батареи на дисплее
    Автоматическое выключение 1, 3, 5, 10, 15 минут или отключение функции
    Рабочая температура -20°C...+70°C
    Температура хранения -30°C...+80°C
    Размеры 221 x 102 x 62 мм
    Масса 487 г

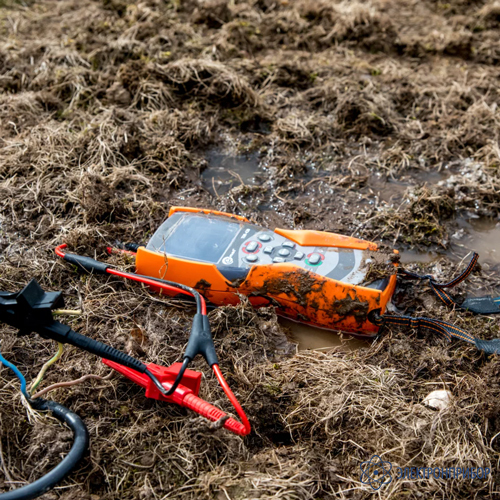

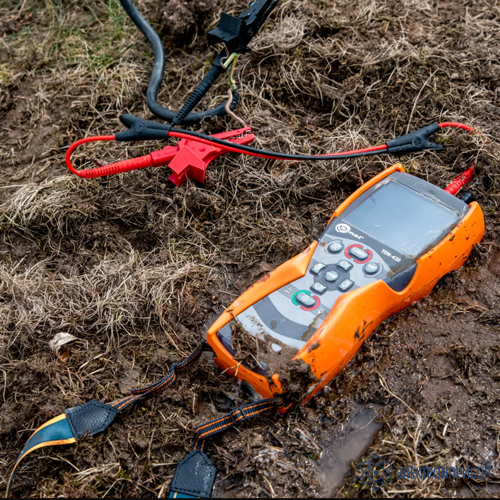

    Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) IP67

    * Точность измерения порядка +/-1% при условии установки точного значения коэффициента распространения для испытуемого кабеля и постоянства этого коэффициента по всей длине кабеля. Для получения номинальной точности измерения необходима также правильная установка курсора на наблюдаемую аномалию сигнала.

  • Комплект поставки TDR-420

    № Наименование Описание Фото Количество Индекс

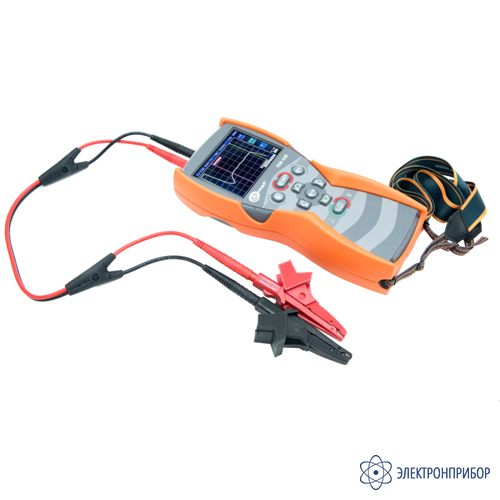

    1 TDR-420 - рефлектометр Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и кабелях связи. Позволяет определить длину кабеля и расстояние до повреждения в диапазоне от 0 до 6000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях. 1 WMRUTDR420
    2 Двухпроводный соединительный кабель 0,6 м Двухпроводный соединительный кабель 0,6 м. 1 WAPRZ0X6DZBB
    3 Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKRORE20K02
    4 Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBL20K01

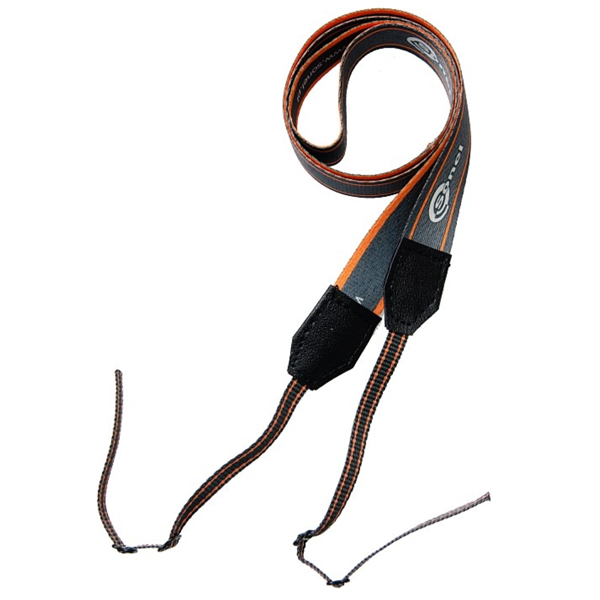

    5 Ремень для переноски прибора M1 Предназначен для переноски прибора. Возможно повесить на шею.  1 WAPOZSZE4

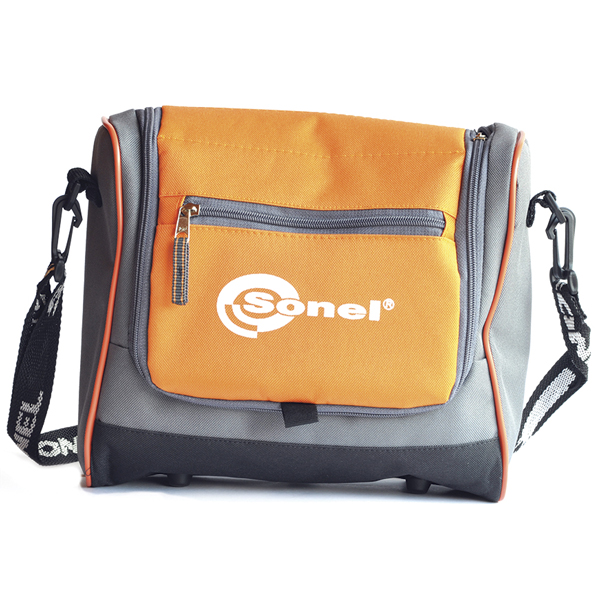

    6 Футляр M6 Предназначен для упаковки и транспортировки прибора. 1 WAFUTM6RU
