РИ-307USBм, РИ 307USBм, РИ307USBм

Рефлектометры для силовых кабелей (измерители неоднородностей линий)

РИ-307USBм СТРИЖ с базовой версией ПО — рефлектометр

Код товара: 38418
  • Является модификацией РИ-307USBм СТРИЖ

    Назначение рефлектометра РИ-307USBм СТРИЖ:

    РИ-307USBм СТРИЖ​ является полным функциональным аналогом РИ-307 СТРИЖ при существенно меньшей цене и габаритах. Рефлектометр РИ-307USBм СТРИЖ предназначен для работы в едином комплексе с персональным компьютером.

    Импульсный рефлектометр РИ-307USBм СТРИЖ – это двухканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар, "мерцающие" неоднородности).

    Прибор РИ-307USBм СТРИЖ предназначен для проведения следующих измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:

    • Измерение длин кабелей;
    • Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
    • Измерение коэффициента укорочения линии при известной ее длине;
    • Определение характера повреждений.

    Импульсный рефлектометр РИ-307USBм СТРИЖ​ применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

    • Медножильные кабели связи (ТПП, МКС);
    • Кабели сигнализации и управления (СБПЗАВпШп);
    • Силовые кабели (АСБ, ВВГ, СИП);
    • Воздушные кабельные линии;
    • Компьютерные сети (СКС);
    • Телевизионные и радиочастотные кабельные линии (РК-75).
    • Для определения длины кабеля при его производстве, складировании и торговле.

    Особенности рефлектометра РИ-307USBм СТРИЖ:

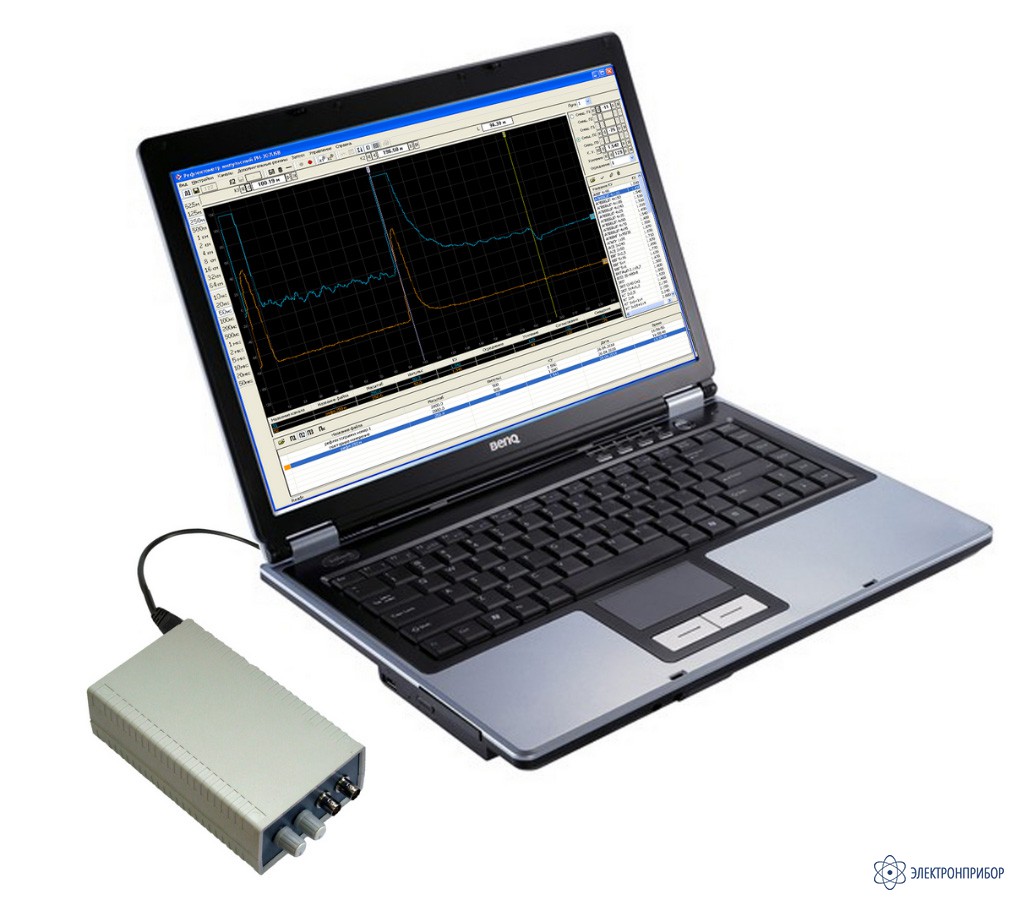

    • Исполнение в виде выносного блока, подключаемого к ПК по USB;
    • Питание по шине USB (не требует аккумуляторов и блока питания);
    • Управление и отображение результатов измерения на персональном компьютере;
    • Два параллельных канала;
    • Измерение в реальном масштабе времени;
    • Максимальная дальность - 64 км;
    • Высокое разрешение по дальности: 12,5 см в диапазонах 62,5 м – 1 км; 25 см – 8 м в диапазонах 2 км – 64 км;
    • Двухкурсорная измерительная система;
    • Возможность детального рассмотрения любого участка рефлектограммы;
    • Подавление асинхронных помех;
    • Режим выявления непостоянных во времени неоднородностей;
    • Сравнение до пяти рефлектограмм (две линии и три рефлектограммы из памяти);
    • Режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
    • Режим регистрации разбитости пар;
    • Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.

  • Технические характеристики рефлектометра РИ-307USBм СТРИЖ:

    Параметр Значения
    Диапазон измерения расстояния (временной задержки) от 0 до 64000 м (от 0 до 640 мкс)
    Поддиапазоны измерений 0 – 62,5 м (0 – 0,625 мкс),
    0 – 125 м (0 – 1,25 мкс);
    0 - 250 м (0 – 2,5 мкс);
    0 - 500 м (0 -5 мкс);
    0 - 1000 м (0 - 10 мкс);
    0 - 2000 м (0 - 20 мкс);
    0 - 4000 м (0 - 40 мкс);
    0 - 8000 м (0 - 80 мкс);
    0 - 16000 м (0 - 160 мкс);
    0 - 32000 м (0 - 320 мкс);
    0 - 64000 м (0 - 640 мкс)
    Погрешность измерения расстояния от 12,5 см до 8 м в зависимости от поддиапазона измерений.
    Диапазон согласованных сопротивлений от 25 Ом до 600 Ом
    Длительность зондирующего импульса от 10 нс до 50 мкс
    Амплитуда зондирующего импульса не более 10 В
    Чувствительность приёмного тракта 1 мВ
    Диапазон установки коэффициента укорочения от 1.000 до 3.000, с шагом 0.001
    Время непрерывной работы не ограничено
    Габаритные размеры 175х95х47 мм
    Диапазон рабочих температур от -20 °С до +40 °С
    Масса прибора с аккумуляторной батареей не более 0,3 кг

  • Комплект поставки РИ-307USBм СТРИЖ с базовой версией ПО

    № Наименование Количество
    1 Рефлектометр импульсный РИ-307USBм с базовой версией ПО 1
    2 Кабель USB 2.0 (A – B) для подключения к ПК 1
    3 Переходной кабель для подключения к измеряемой линии 2
    4 Руководство по эксплуатации 1
    5 Сумка для аксессуаров 1

    Программное обеспечение доступно для скачивания на сайте производителя.
