Трассировка и поиск повреждений индукционным методом

Успех АГ-308.60Н — трассопоисковый комплект

Код товара: 25645
  • Трассопоисковый комплект Успех АГ-308.60Н Трассопоисковый комплект Успех АГ-308.60Н Трассопоисковый комплект Успех АГ-308.60Н

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00002094

    Сертификаты

    Назначение трассопоискового комплекта Успех АГ-308.60Н:

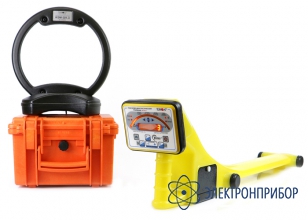

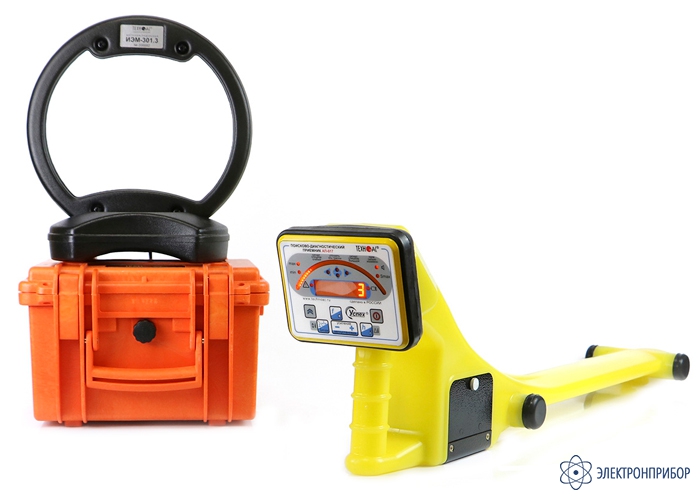

    Трассопоисковый комплект Успех АГ-308.60Н для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов). В составе комплекта приемник в виде моноблока со светодиодной индикацией, а также генератор повышенной мощности до 180 Вт и дальностью работы до 5 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

    Назначение трассопоискового комплекта Успех АГ-308.60Н:

    • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м;
    • Трассировка коммуникаций с использованием генератора на расстояние до 5 км;
    • Поиск электрических кабелей под напряжением;
    • Поиск мест пересечения трубопровода и кабеля;
    • Обследования участков местности перед проведением земляных работ.

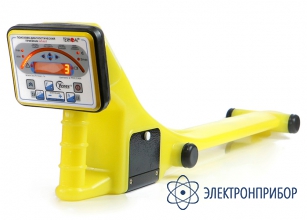

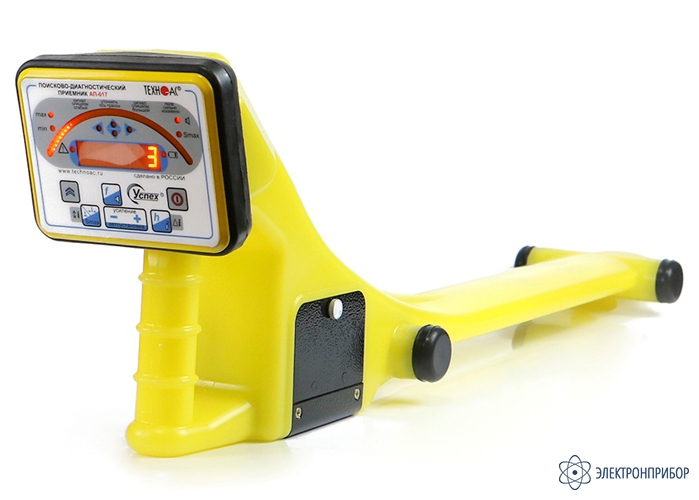

    Особенности приемника АП-017:

    • Современный цифровой трассопоисковый приемник-моноблок;
    • Яркий светодиодный индикатор;
    • Вывод значения измеренной глубины залегания на экран;
    • Определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу;
    • Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 1450 / 8192 / 8928 / 9820 Гц, Широкая Полоса 12...24 кГц);
    • Морозоустойчивый, работа при температурах до -40°С.

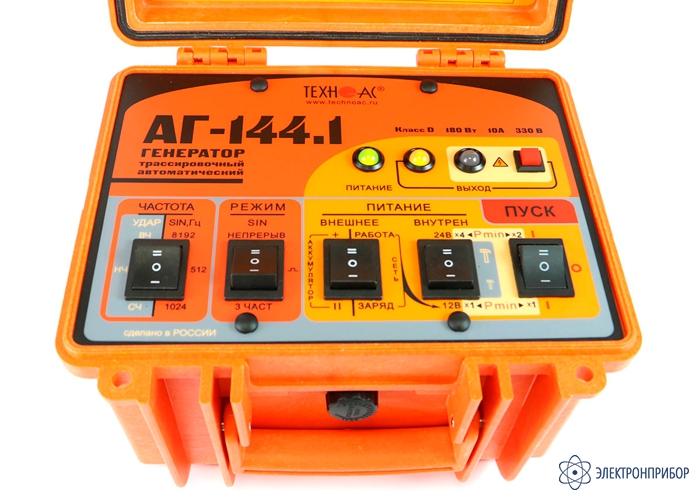

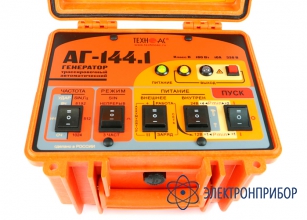

    Особенности генератора АГ-144.1:

    • Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт);
    • При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
    • Длительное время непрерывной работы от собственного аккумулятора.

    Рекомендуемые области применения трассопоискового комплекта Успех АГ-308.60Н:

    • Электросети;
    • Телекоммуникация;
    • Строительно-монтажные организации;
    • ЖКХ;
    • Водоканалы;
    • Теплосети;
    • Нефтегазовая отрасль;
    • Геодезия.

  • Технические характеристики трассопоискового комплекта Успех АГ-308.60Н:

    Параметр Значение
    Приемник АП-017
    Рабочие частоты, Гц:
    - пассивные
    - активные
    50, 100, 12-24
    512, 1024, 8192, 8928
    Максимальная измеряемая глубина, м До 10
    Максимальная глубина обнаружения трассы, м До 25
    Время непрерывной работы, ч До 50
    Питание 2 элемента D
    Диапазон эксплуатационных температур, °С -30…+45
    Габариты, мм 720x110x150
    Вес прибора без чехла, кг 1,700
    Генератор АГ-144.1
    Частоты генерируемого сигнала, Гц
    Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8192
    Частоты следования ударов нч / сч / вч 0,5/1/2
    Режимы генерации «SIN» «непрерыв»
    «SIN» «»
    «SIN» «3част»
    «УДАР»
    Выходные параметры синусоидальной генерации
    Максимальное выходное напряжение, В:
    - при автономном питании
    - с добавлением внешнего аккумулятора 12/24В
    - при питании от сетевого блока
    220
    330
    140
    Выходная мощность, Вт:
    - при автономном питании
    - с добавлением внешнего аккумулятора 12/24В
    - при питании от сетевого блока
    От 7,5 до 120
    От 45 до 180
    От 18 до 72
    Допустимое сопротивление нагрузки любое (0…∞)
    Согласование с нагрузкой автоматическое
    Источники питания Встроенный аккумуляторный комплект
    Сетевой блок питания
    Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
    Вес электронного блока, не более, кг 8,5
    Условия эксплуатации
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
    Класс климатической защиты IP54
    Индуктивная антенна ИЭМ-301.3
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный

  • Комплект поставки Успех АГ-308.60Н

    № Наименование Количество
    1 Приемник АП-017Н 1
    2 Генератор АГ-144.1 1
    3 Индукционная антенна ИЭМ-301.3 1
    4 Источник питания ENP-120-12 1
    5 Кабель АГ144.02.020 1
    6 Кабель AG144.02.060 1
    7 Кабель АГ120.02.030 1
    8 Кабель АГ105.02.020 1
    9 Контакт магнитный АГ120.02.090 2
    10 Штырь заземления АГ110.02.004 2
    11 Сумка для антенны Чехол 53107 1
    12 Сумка для генератора Чехол 53187 1
    13 Сумка для приемника Чехол 53188 1
    14 Сумка для комплекта Чехол 53222 1
    15 Руководство по эксплуатации. Паспорт 1
