Трассировка и поиск повреждений индукционным методом
Успех АГ-308.10Н — трассоискатель
Код товара: 23498-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-00002093
Сертификаты
Описание трассоискателя Успех АГ-308.10Н:

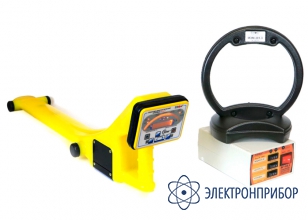

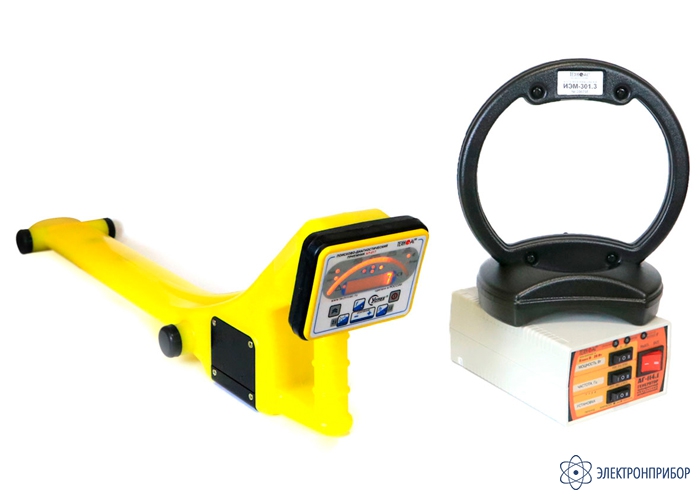

Трассопоисковый комплект Успех АГ-308.10Н для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов). В составе комплекта приемник в виде моноблока со светодиодной индикацией и компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-308.10Н:
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м;
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км;
- Поиск электрических кабелей под напряжением;
- Поиск мест пересечения трубопровода и кабеля;
- Обследования участков местности перед проведением земляных работ.

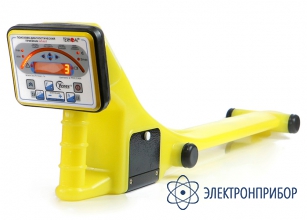

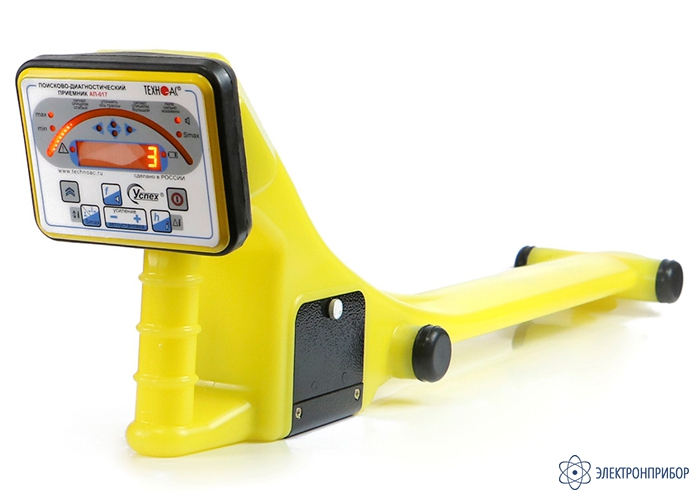

Особенности приемника АП-017:
- Современный цифровой трассопоисковый приемник-моноблок;
- Яркий светодиодный индикатор;
- Вывод значения измеренной глубины залегания на экран;
- Определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу;
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 1450 / 8192 / 8928 / 9820 Гц, Широкая Полоса 12...24 кГц);
- Морозоустойчивый, работа при температурах до -40°С.
Особенности генератора АГ-114.1:
- Прост в эксплуатации и не требует высокой квалификации персонала;
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
- Возможность выбора мощности в зависимости от решаемых задач;
- Автоматическое повторное согласование при изменении мощности;
- Длительное время непрерывной работы от собственного аккумулятора;
- Небольшие габариты и вес.
Рекомендуемые области применения трассоискателя Успех АГ-308.10Н:
- Электросети;
- Телекоммуникация;
- Строительно-монтажные организации;
- ЖКХ;
- Водоканалы;
- Теплосети;
- Нефтегазовая отрасль;
- Геодезия.
-
-
Технические характеристики трассоискателя Успех АГ-308.10Н:
Параметр Значения Приемник АП-017 Рабочие частоты пассивные, кГц 50,100,12-24 Рабочие частоты активные, Гц 512, 1024, 1450, 8192, 8928, 9820 Максимальная измеряемая глубина, м До 10 Максимальная глубина обнаружения, м До 25 Максимальное удаление от генератора, км До 3 Время непрерывной работы без подсветки (LR 11 A/час), ч До 50 Диапазон эксплуатационных температур, °С -30 …+45 Питание 2 элемента D Габариты, мм 720x110x150 Вес прибора без чехла, кг 1,700 Генератор АГ-114.1 Частоты генерируемого сигнала, Гц Частота 1 512 ± 0,5 Частота 2 1024 ± 1 Частота 3 8928 ± 8 Режимы генерации Режим 1 непрерывный Режим 2 импульсные посылки Режим 3 импульсный трехчастотный Длительность импульса, мс Режим 2, 3 100 Частота следования импульсов, Гц Режим 2 1 Режим 3 2 Мощность, отдаваемая генератором в нагрузку, Вт Мощность 1 («5Вт») 5±1,25 Мощность 2 («10Вт») 10±2,5 Мощность 3 («20Вт») 20±5 Допустимое сопротивление нагрузки, Ом любое Диапазон сопротивлений согласованной нагрузки, Ом Мощность 1 («5Вт») 0,3 … 1000 Мощность 2 («10Вт») 0,3 … 500 Мощность 3 («20Вт») 0,3 … 250 Напряжение на выходе, В Ограниченное по умолчанию 36 Максимальное 72 Согласование с нагрузкой автоматическое, 20-ти ступенчатое Время согласования максимальное,не более, с 12 Допустимое внешнее напряжение питания, В 11...15 Источники питания Встроенный аккумулятор:
- напряжение, В
- емкость, Ач
12
2,2Сетевой блок 15 В / 4,4 А max Время зарядки штатного аккумулятора не более, ч 5 Габаритные размеры генератора, не более, мм 190х140х80 Вес генератора в чехле, не более, кг 2,5 Индуктивная антенна ИЭМ-301.3 Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный -
Комплект поставки Успех АГ-308.10Н
№ Наименование Количество 1 Приемник АП-017Н 1 2 Генератор АГ-114.1 1 3 Индукционная антенна ИЭМ-301.3 1 4 Источник питания AG114М.02.020 1 5 Кабель АГ120.02.020 1 6 Кабель АГ120.02.030 1 7 Кабель АГ105.02.020 1 8 Контакт магнитный АГ120.02.090 2 9 Штырь заземления АГ110.02.004 2 10 Сумка для индукционной антенны ИЭМ-301.3 Чехол 53107 1 11 Сумка для генератора АГ-114.1 Чехол 53163 1 12 Сумка для приемника Чехол 53188 1 13 Сумка для комплекта Чехол 53222 1 14 Руководство по эксплуатации. Паспорт 1 -
